B2211315

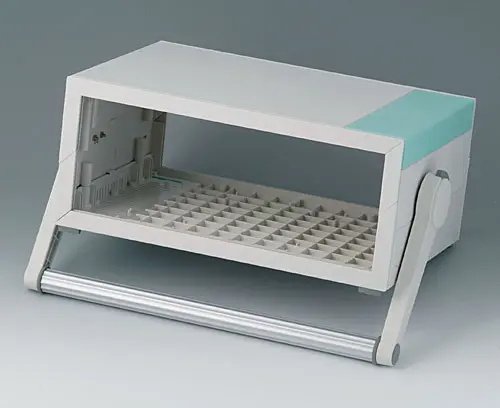

MEDITEC D 160, mit Griffbügel

Komplett-Gehäuse. Ideal für den Einbau von Doppel-Europakarten 233,4 x 160 mm. Zwei identische L-Schalen werden auf Umschlag zusammengefügt. Blenden zum Aufschieben. Gehäusefüße werden zur besseren Standfestigkeit geschraubt.

Lieferumfang

2 L-Schalen, 2 Blenden ohne Lüftung (Farbe lagun), 2 Zwischenteile, Montage-Set, 4 Gehäusefüße, 1 Griffbügel

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B2211315

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör zum Komplettieren

B2129007 Bedienfront D

B2129007

Bedienfront D Ergonomisch günstig geneigte Bedienfront. Zweiteilige Konstruktion für gute Zugänglichkeit der Einbauteile. Vertieft liegende Fläche für Folientastaturen. Ablesewinkel an der Wand 60°, bei Tischanwendung 30°.

Ausführung D (für MEDITEC D160 und D220)

Lieferumfang 1 Winkel, 1 Haube, Montage-Set

B2129007

Bedienfront D
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
B2129407 Front-/ Rückplatte Z1

B2129407

Front-/ Rückplatte Z1 Für Gehäuse mit 1 Zwischenteil pro Seite.

Lieferumfang 1 Frontplatte Z1

B2129407

Front-/ Rückplatte Z1
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
271,6x105,6x3mm

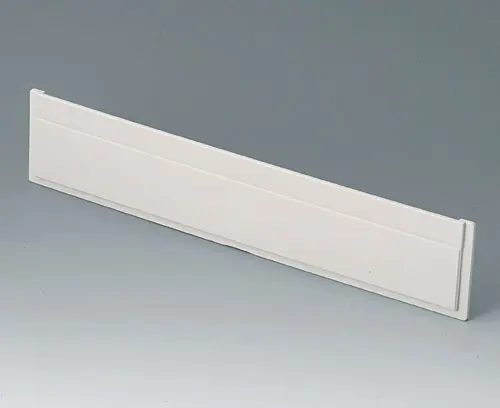

B2129707 Frontblende D

B2129707

Frontblende D Beim Einsatz von MEDITEC-Gehäusen mit je einem Zwischenteil rechts und links (Gehäusehöhe = 124 mm) und der Bedienfront. Die Frontblende verschließt dabei den Zugang zum Innenraum der Gehäuse, wahlweise ober- oder unterhalb der Bedienfront einsetzbar.

Ausführung D

Lieferumfang 1 Frontblende (zum Stecken)

B2129707

Frontblende D
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
272x55x5mm

Zubehör "Schrauben"

A9199008 Schrauben-Set

A9199008

Schrauben-Set Schrauben-Set zur Platinenbefestigung. Durchmesser 2,5 x 6 mm, Kreuzschlitz-Typ PZ1.

Lieferumfang 4 Schrauben

A9199008

Schrauben-Set
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

B2134012 Stapelelemente

B2134012

Stapelelemente Stapelelemente für sicheres Aufeinanderstellen mehrerer Geräte. Schraubenlose Befestigung in den dafür vorgesehenen Aufnahmen.

Lieferumfang 4 Stapelelemente

B2134012

Stapelelemente
Produkt Ihrem Warenkorb hinzugefügt

vulkan

Produktoptionen für B2211315

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Schutzart
Farbe
Gehäuse grauweiß RAL 9002,
Blenden lagun
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
290 mm
Tiefe
200 mm
Höhe
124 mm
Platinenlänge Unterteil
260 mm
Platinenbreite Unterteil
185 mm
Folienlänge
262 mm
Folienbreite
96 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Montageanleitungen (Teil)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
1195 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B2211315 und vergessen Sie nicht, ein Angebot anzufordern!
