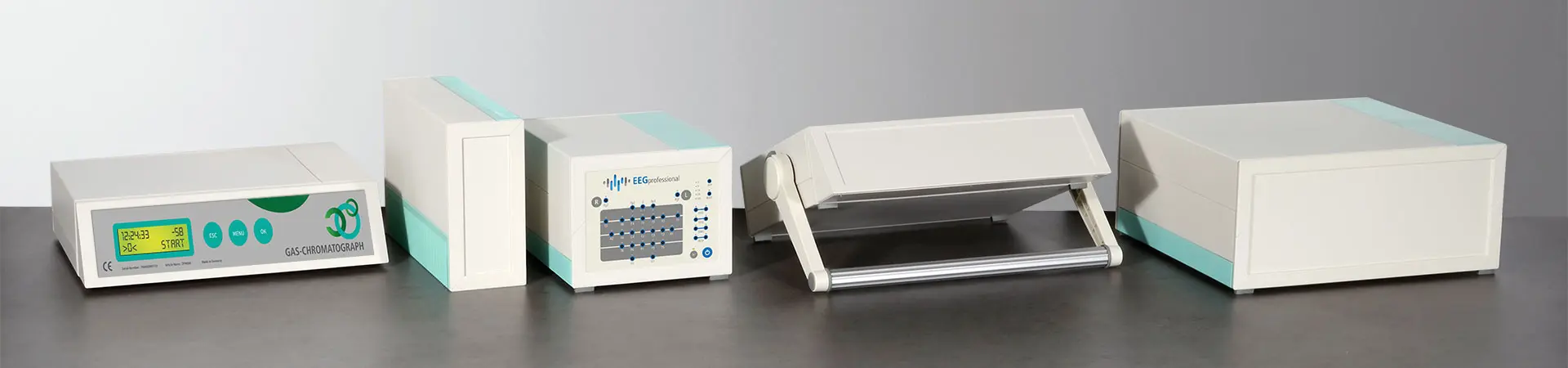

Meditec

Großformatige Kunststoffgehäuse

Überzeugende Designmerkmale prägen die Gehäusefamilie MEDITEC und bilden die Grundlage für ein adäquates, großräumiges Gehäusesystem für hochwertige Funktions-Baugruppen.

  • elegantes und funktionelles Design
  • vielseitig einsetzbar für Tisch, Wand und Mobil

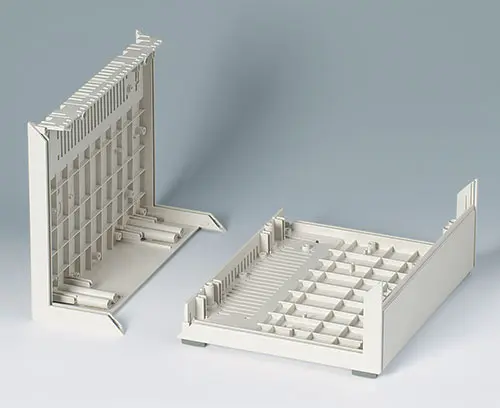

  • hohe Stabilität durch rasterförmige Verrippung
  • montagefreundliche Gehäusekonstruktion

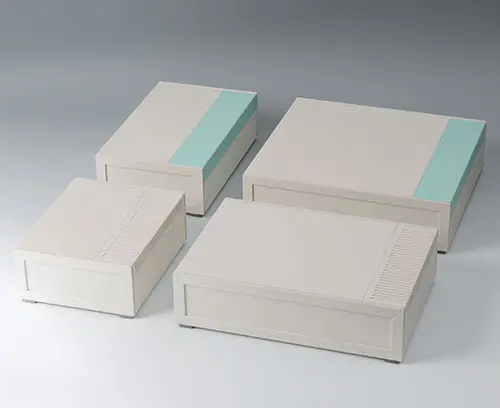

  • 4 Größen, abgestimmt auf Europakarten-Formate einfach, doppelt und verlängert
  • 2 Standardhöhen, für weitere Bauhöhen lassen sich zwei Zwischenteile mittels einem Verbinder montieren
  • ergonomisch geneigte Bedienfront; bei Einsatz eines Zwischenteils verschließt die Frontblende die Öffnung optimal
  • Kunststoff-Front-/ Rückplatten in identischer Oberflächenqualität, rationell zu bearbeiten

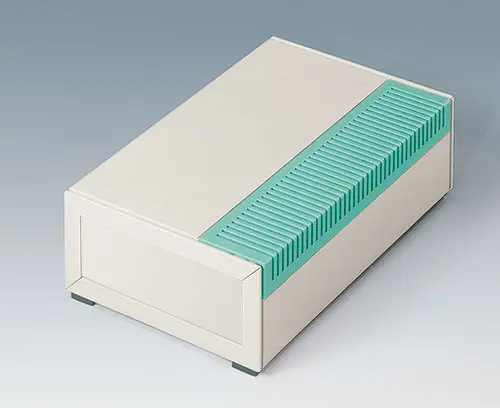

  • aufschiebbare Blenden ohne/mit Lüftung; wahlweise in Gehäusefarbe oder lagunfarben, individuelle Farbwahl auf Anfrage
  • Gehäusefüße für sicheren Stand inklusive

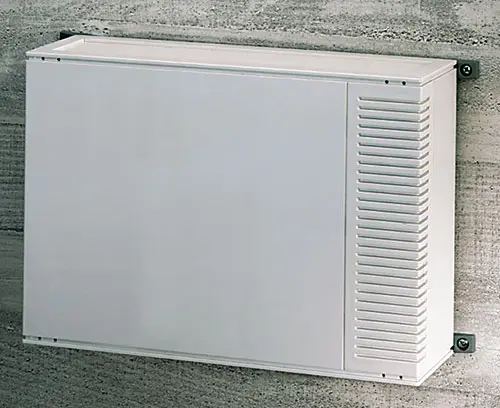

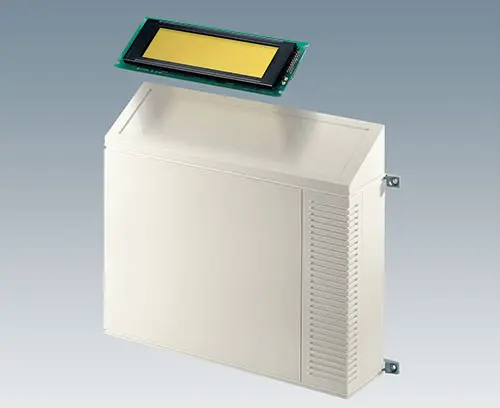

  • rationelle Wandmontage mit Befestigungslaschen

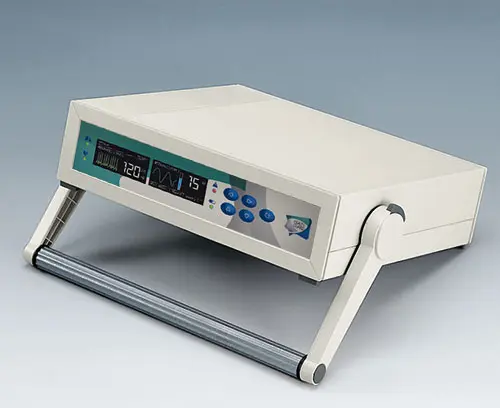

  • Ausführungen mit Griffbügel; Verwendung als Tragebügel für unterwegs, bei Bedarf erlaubt der Verstellmechanismus in 30°-Stufen dem Benutzer einen günstigen Aufstellwinkel vor Ort

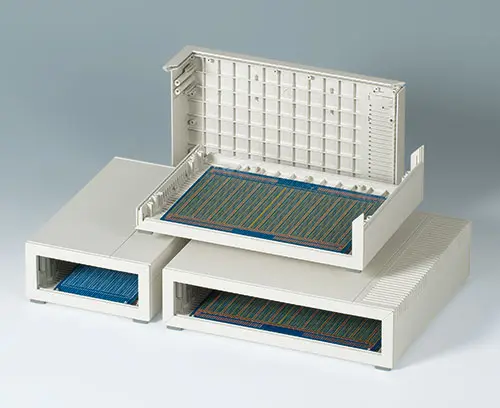

  • Befestigungsdome für Platinen und Einbauteile
PDF erstellen

Anwendungsfelder

Medizin- und Labortechnik, Health Care, Prozesssteuerung, Mess- und Regeltechnik, Computerperipherie, Modems und Interfaces, Kommunikations- und Netzwerktechnik, Datenerfassung, etc.

Wählen Sie die gewünschte Version / Größe(n) aus oder klicken Sie auf den Button „Alle Produkte auswählen“ am Ende der Produktliste.

A9199008 Schrauben-Set

A9199008

Schrauben-Set Schrauben-Set zur Platinenbefestigung. Durchmesser 2,5 x 6 mm, Kreuzschlitz-Typ PZ1.

Lieferumfang 4 Schrauben

A9199008

Schrauben-Set
Produkt Ihrem Warenkorb hinzugefügt
B2030007 Zwischenteile 220, ohne Bohrung

B2030007

Zwischenteile 220, ohne Bohrung Zwischenteile ohne Bohrung für 50 mm mehr Bauhöhe. Passend für Meditec D220/E220.

Lieferumfang 2 Zwischenteile, Schrauben-Set

B2030007

Zwischenteile 220, ohne Bohrung
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
B2030107 Zwischenteile 220, m. Bohrung f. Griffb.

B2030107

Zwischenteile 220, m. Bohrung f. Griffb. Zwischenteile mit Bohrung für 50 mm mehr Bauhöhe. Passend für Meditec D220/E220.

Lieferumfang 2 Zwischenteile, Schrauben-Set

B2030107

Zwischenteile 220, m. Bohrung f. Griffb.
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
B2031007 Zwischenteile 160, ohne Bohrung

B2031007

Zwischenteile 160, ohne Bohrung Zwischenteile ohne Bohrung für 50 mm mehr Bauhöhe. Passend für Meditec D160/E160.

Lieferumfang 2 Zwischenteile, Schrauben-Set

B2031007

Zwischenteile 160, ohne Bohrung
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
B2031107 Zwischenteile 160, m. Bohrung f. Griffb.

B2031107

Zwischenteile 160, m. Bohrung f. Griffb. Zwischenteile mit Bohrung für 50 mm mehr Bauhöhe. Passend für Meditec D160/E160.

Lieferumfang 2 Zwischenteile, Schrauben-Set

B2031107

Zwischenteile 160, m. Bohrung f. Griffb.
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
B2116007 Bedienfront E

B2116007

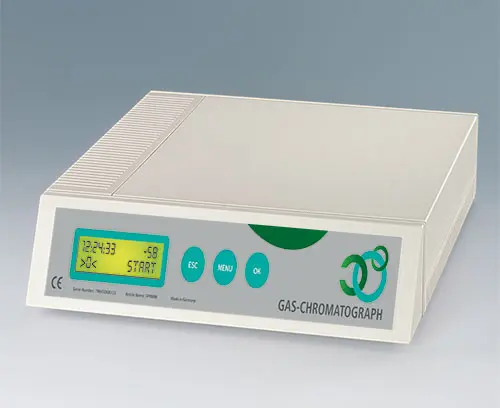

Bedienfront E Ergonomisch günstig geneigte Bedienfront. Zweiteilige Konstruktion für gute Zugänglichkeit der Einbauteile. Vertieft liegende Fläche für Folientastaturen. Ablesewinkel an der Wand 60°, bei Tischanwendung 30°.

Ausführung E (für MEDITEC E160 und E220)

Lieferumfang 1 Winkel, 1 Haube, Montage-Set

B2116007

Bedienfront E
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
B2116307 Front-/ Rückplatte E, flach

B2116307

Front-/ Rückplatte E, flach Für Gehäuse ohne Zwischenteil.

Lieferumfang 1 Frontplatte

B2116307

Front-/ Rückplatte E, flach
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
141,6x55,6x3mm
B2116407 Front-/ Rückplatte Z1

B2116407

Front-/ Rückplatte Z1 Für Gehäuse mit 1 Zwischenteil pro Seite.

Lieferumfang 1 Frontplatte Z1

B2116407

Front-/ Rückplatte Z1
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
141,6x105,6x3mm
B2116507 Griffbügel E

B2116507

Griffbügel E Zum Tragen und Schrägstellen des Gerätes. Von außen montierbar. Mit belastbarem Einrastmechanismus in 30°-Stufen. Kombinierbar mit Zwischenteil mit Bohrung für Griffbügel.

Lieferumfang 2 Seitenteile, 1 Al-Profil, Rutschsicherung, Deckel, Montage-Set

B2116507

Griffbügel E
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
B2116707 Frontblende E

B2116707

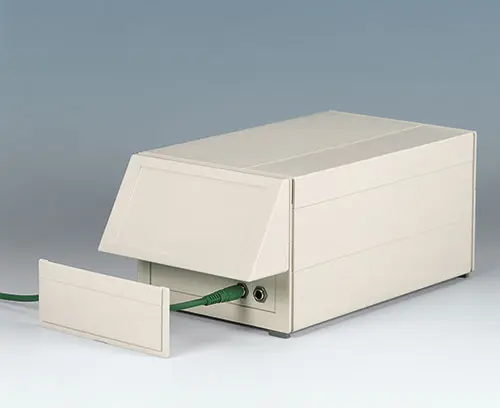

Frontblende E Beim Einsatz von MEDITEC-Gehäusen mit je einem Zwischenteil rechts und links (Gehäusehöhe = 124 mm) und der Bedienfront. Die Frontblende verschließt dabei den Zugang zum Innenraum der Gehäuse, wahlweise ober- oder unterhalb der Bedienfront einsetzbar.

Ausführung E

Lieferumfang 1 Frontblende (zum Stecken)

B2116707

Frontblende E
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
142x55x5mm
B2129007 Bedienfront D

B2129007

Bedienfront D Ergonomisch günstig geneigte Bedienfront. Zweiteilige Konstruktion für gute Zugänglichkeit der Einbauteile. Vertieft liegende Fläche für Folientastaturen. Ablesewinkel an der Wand 60°, bei Tischanwendung 30°.

Ausführung D (für MEDITEC D160 und D220)

Lieferumfang 1 Winkel, 1 Haube, Montage-Set

B2129007

Bedienfront D
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
B2129307 Front-/ Rückplatte D, flach

B2129307

Front-/ Rückplatte D, flach Für Gehäuse ohne Zwischenteil.

Lieferumfang 1 Frontplatte

B2129307

Front-/ Rückplatte D, flach
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
271,6x55,6x3mm
B2129407 Front-/ Rückplatte Z1

B2129407

Front-/ Rückplatte Z1 Für Gehäuse mit 1 Zwischenteil pro Seite.

Lieferumfang 1 Frontplatte Z1

B2129407

Front-/ Rückplatte Z1
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
271,6x105,6x3mm
B2129507 Griffbügel D

B2129507

Griffbügel D Zum Tragen und Schrägstellen des Gerätes. Von außen montierbar. Mit belastbarem Einrastmechanismus in 30°-Stufen. Kombinierbar mit Zwischenteil mit Bohrung für Griffbügel.

Lieferumfang 2 Seitenteile, 1 Al-Profil, Rutschsicherung, Deckel, Montage-Set

B2129507

Griffbügel D
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
B2129707 Frontblende D

B2129707

Frontblende D Beim Einsatz von MEDITEC-Gehäusen mit je einem Zwischenteil rechts und links (Gehäusehöhe = 124 mm) und der Bedienfront. Die Frontblende verschließt dabei den Zugang zum Innenraum der Gehäuse, wahlweise ober- oder unterhalb der Bedienfront einsetzbar.

Ausführung D

Lieferumfang 1 Frontblende (zum Stecken)

B2129707

Frontblende D
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
272x55x5mm
B2133012 Befestigungslaschen

B2133012

Befestigungslaschen Befestigungslaschen für einfache, außenliegende Wandmontage.

Lieferumfang 4 Befestigungslaschen, 4 Schrauben

B2133012

Befestigungslaschen
Produkt Ihrem Warenkorb hinzugefügt

vulkan
B2134012 Stapelelemente

B2134012

Stapelelemente Stapelelemente für sicheres Aufeinanderstellen mehrerer Geräte. Schraubenlose Befestigung in den dafür vorgesehenen Aufnahmen.

Lieferumfang 4 Stapelelemente

B2134012

Stapelelemente
Produkt Ihrem Warenkorb hinzugefügt

vulkan
B2135017 Verbinder

B2135017

Verbinder Zur sicheren Verbindung von 2 Zwischenteilen. Schraubenlose Montage, einfach aufstecken und klemmen.

Lieferumfang 4 Verbinder

B2135017

Verbinder
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002

Produktoptionen für Meditec

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
