Star-Knobs

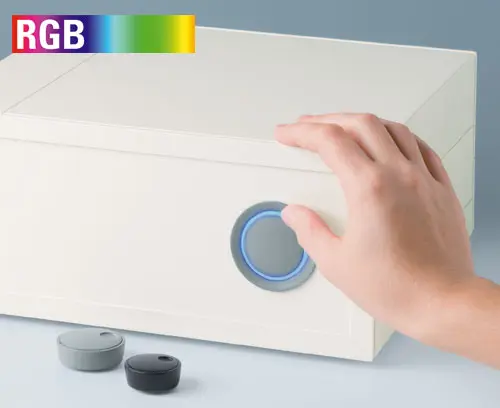

Moderne, beleuchtbare Drehknöpfe
Die OKW STAR-KNOBS sind konzipiert als Bedienelemente mit Drehfunktion und mit entsprechendem Drehimpulsgeber auch mit Tippfunktion für menügesteuerte Interfaces. Mit nur einem Knopf lassen sich so viele Funktionen bedienen. Die optionale Beleuchtung setzt einen eindrucksvollen Akzent für ein modernes Gerätedesign.
- innovatives Drehknopfdesign als Einbau- oder Aufbauvariante erhältlich

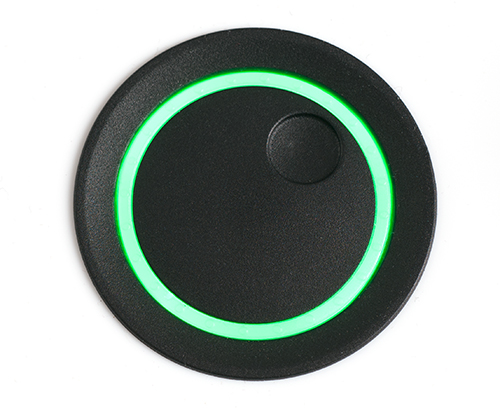

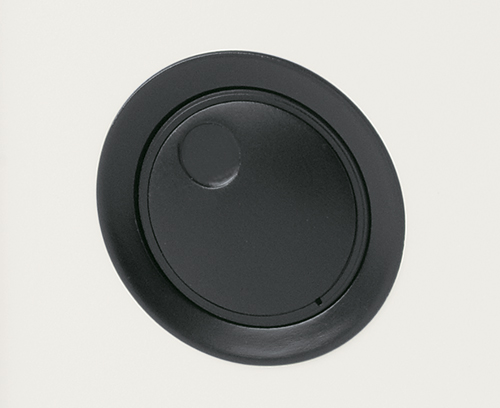

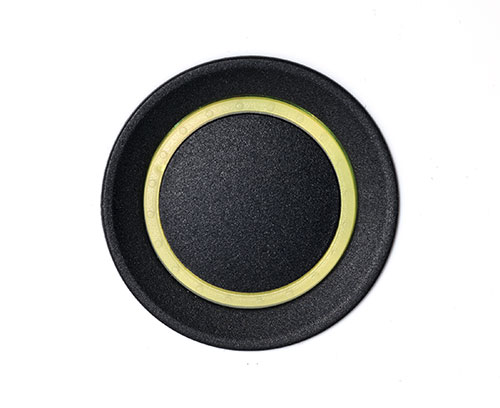

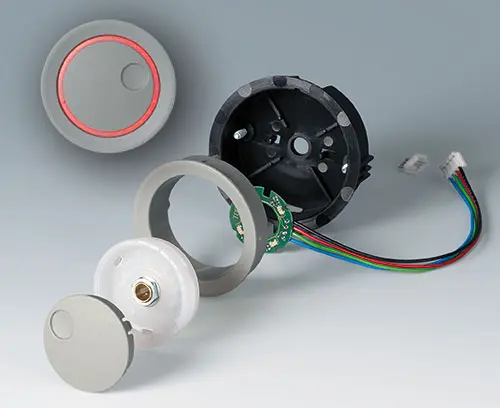

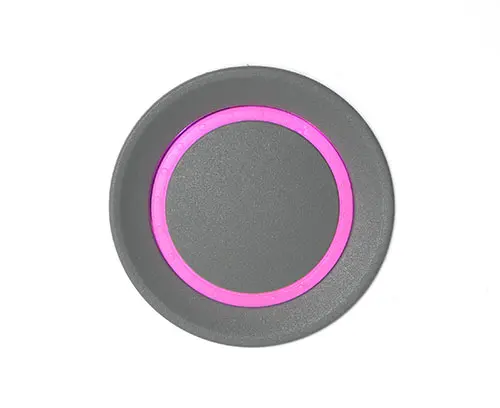

- in der flächenbündigen Montage bilden die STAR-KNOBS einen formschönen Übergang von Knopf und Gerätefront; Knöpfe in transluzenter Ausführung lassen sich bei Bedarf beleuchten, d.h. es funkelt ein Ring zwischen Mulde und Knopfdeckel

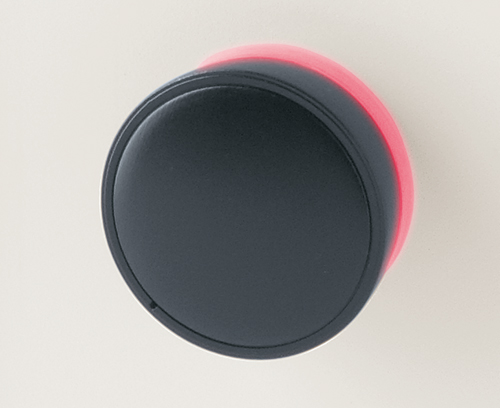

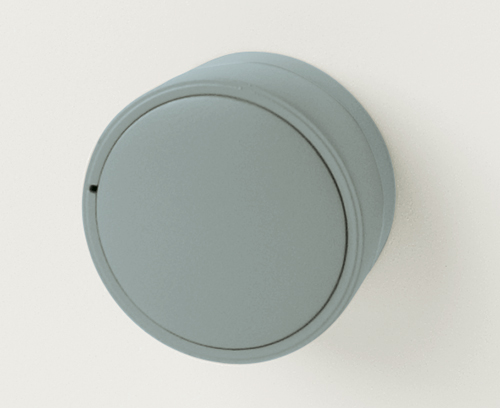

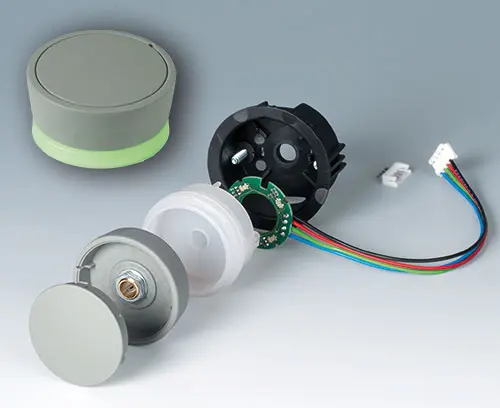

- in der Aufbau-Variante überzeugt das Knopfdesign durch seinen leicht zur Innenachse geneigten Korpus und ermöglicht so ein ergonomisch günstiges Bedienen; der Knopf sitzt auf einem ca. 3 mm hohen Ring, welcher auf Wunsch beleuchtet werden kann

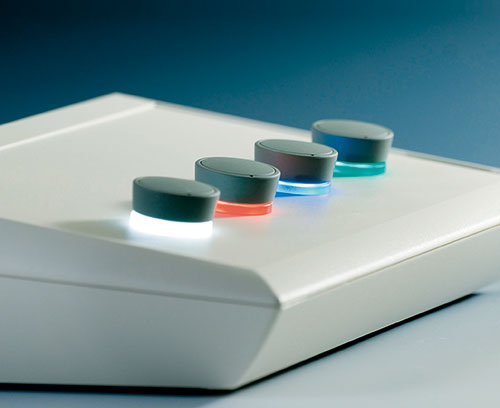

- Beleuchtung mit moderner, energiesparender SMD-LED-Technik für Netzteile mit 5 V: wahlweise weißes Backlight für die Farben diamant, smaragd und saphir sowie RGB Backlight für individuelle Lichtergebnisse als Zubehör

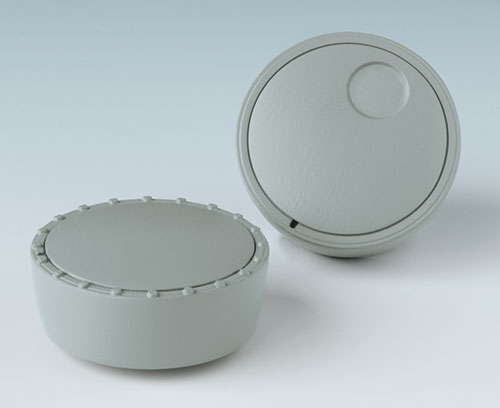

- Knopf ohne/mit Noppen
- Deckel ohne/mit Fingermulde für rationelles Handling beim Einstellen

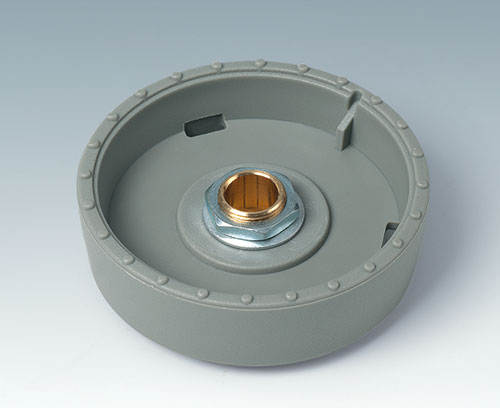

- bewährtes Spannzangensystem mit sicherem Sitz auf der Achse
- max. Drehmoment: Montage = 1,5 Nm, Funktion = 1,2 Nm
| Knopf-Größen | Achsbohrungen |
|---|---|
| ø 33 mm | 6 mm, 1/4" |
| ø 41 mm | 6 mm |
Mindestbestandteile für einen STAR-KNOBS:
1 Knopf, 1 Deckel, 1 Montage-Set
Hinweis Beleuchtung:
Für die Einbau-Variante bitte den Knopf in transluzenter Ausführung (diamant, smaragd oder saphir) auswählen.
Für die Aufbau-Variante bitte das Montage-Set in transluzenter Ausführung (diamant oder saphir)auswählen.
Weißes/RGB Backlight als Zubehör.
Anwendungsfelder
Für Drehpotentiometer oder Drehimpulsgeber mit runden Wellenenden nach DIN 41591, auch mit Tippfunktion.

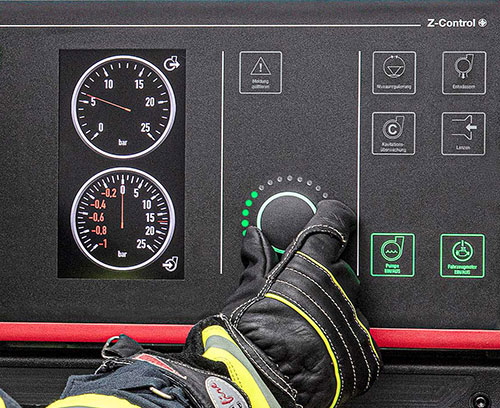

Mess- und Regeltechnik, Medizin- und Labortechnik, Wellness, Health Care, Heizungs- und Klimatechnik, Kommunikation, Building, Smart Factory, etc.
Wählen Sie die gewünschte Version / Größe(n) aus oder klicken Sie auf den Button „Alle Produkte auswählen“ am Ende der Produktliste.
A6207009
Rundmutter M7 x 0,75
Zur Befestigung der Potentiometer an Blenden.
Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.
Lieferumfang 1 Rundmutter
A6207009
Rundmutter M7 x 0,75Produkt Ihrem Warenkorb hinzugefügt
A6210009
Rundmutter M10 x 0,75
Zur Befestigung der Potentiometer an Blenden.
Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.
Lieferumfang 1 Rundmutter
A6210009
Rundmutter M10 x 0,75Produkt Ihrem Warenkorb hinzugefügt
A6295009
Rundmutter 3/8"-32G
Zur Befestigung der Potentiometer an Blenden.
Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.
Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.
Lieferumfang 1 Rundmutter
A6295009
Rundmutter 3/8"-32GProdukt Ihrem Warenkorb hinzugefügt
A6300000
Steckschlüssel
Zum Anziehen der Rundmutter. Passend für die Rundmuttern M7 x 0,75, M10 x 0,75 und 3/8"-32G.
Lieferumfang 1 Steckschlüssel
A6300000
SteckschlüsselProdukt Ihrem Warenkorb hinzugefügt
B7546001
LED-Beleuchtung, 8 LEDs (RGB Backlight)

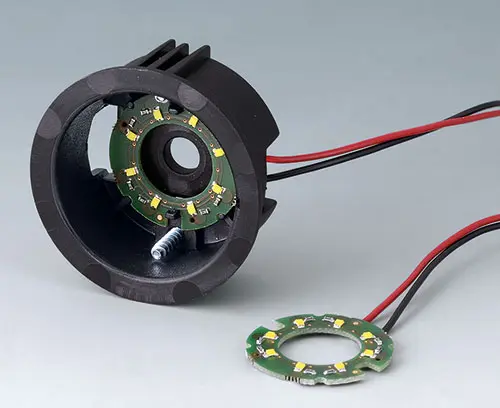

Platine D=27 mm mit 8 LEDs (RGB Backlight), ohne Controller, SMD-Technik, Anschlusskabel 120 mm lang, 4-polige Buchse am Ende, inkl. Stecker.
Empfehlenswert für:STAR-KNOBS 33 / 41
- Einbau-Variante: in Verbindung mit dem diamantfarbenen Knopf
- Aufbau-Variante: in Verbindung mit dem diamantfarbenen Montage-Set
CONTROL-KNOBS 36 mit optionaler Beleuchtung
- Montage im Sockel (Zubehör)
Lieferumfang 1 LED-Beleuchtung (RGB Backlight)
B7546001
LED-Beleuchtung, 8 LEDs (RGB Backlight)Produkt Ihrem Warenkorb hinzugefügt
B8733001
Montagehilfe 33
Hält den Knopf beim Anziehen der Spannzange (Einbauvariante) und positioniert ihn in der richtigen Höhe auf der Achse von Drehimpulsgebern (Ein- und Aufbauvariante).
Lieferumfang 1 Montagehilfe
B8733001
Montagehilfe 33Produkt Ihrem Warenkorb hinzugefügt
grün
B8733004
LED-Beleuchtung
Platine D=27 mm mit 8 LEDs (weißes Licht), SMD-Technik, Anschlusskabel 120 mm lang, 2-poliger Stecker am Ende, inkl. Buchse. Universell einsetzbar für Knopfgrößen 33 und 41 mm.
Empfehlenswert für Einbau-Variante: in Verbindung mit transluzentem* Knopf.
Empfehlenswert für Aufbau-Variante: in Verbindung mit transluzentem* Montage-Set.
(*transluzent = Farben diamant, rubin, smaragd und saphir).
Empfehlenswert für Einbau-Variante: in Verbindung mit transluzentem* Knopf.
Empfehlenswert für Aufbau-Variante: in Verbindung mit transluzentem* Montage-Set.
(*transluzent = Farben diamant, rubin, smaragd und saphir).
Lieferumfang 1 LED-Beleuchtung
B8733004
LED-BeleuchtungProdukt Ihrem Warenkorb hinzugefügt
B8741001
Montagehilfe 41
Hält den Knopf beim Anziehen der Spannzange (Einbauvariante) und positioniert ihn in der richtigen Höhe auf der Achse von Drehimpulsgebern (Ein- und Aufbauvariante).
Lieferumfang 1 Montagehilfe
B8741001
Montagehilfe 41Produkt Ihrem Warenkorb hinzugefügt
grün
- STAR-KNOBS, Montageanleitung 3.756 KB
Produktoptionen für Star-Knobs
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
