B4030317 DATEC-TERMINAL L, Ausf. III

B4030317

DATEC-TERMINAL L, Ausf. III

Grundgehäuse mit Klemmenraum. Ergonomisch günstig geneigte Bedienfläche für den Einsatz einer Haube und der Frontplatte MH, separate Artikel.

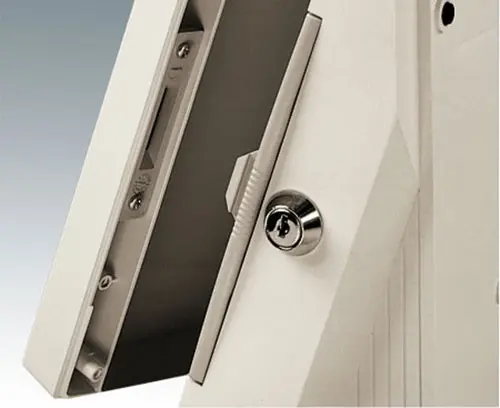

Je nach Anforderung stehen verschiedene Hauben-Designs zum Schutz der Bedien- und Anzeigeelemente zur Auswahl. Der Schnellverschluss mit Schloss verhindert unbefugten Zugang zu den Bedien- und Anzeigeelementen. Beim Öffnen sichert ein Scharnier die Haube und ermöglicht gute Zugänglichkeit während der Einstell- und Wartungsarbeiten. Die Öffnungsseite ist bei Wandgehäusen rechts und bei Tischgehäusen links. Alle Schlösser mit identischem Schlüssel.

Geeignet für den Einbau von Europa-Karten 100 x 160 mm.

Ausführung

Mit Ausschnitten für Scharnier/Schnellverschluss und Schloss

Lieferumfang

1 Grundgehäuse, 4 Schrauben, 4 Gummifüße, Dichtungs-Set, Scharnier, Schnellverschluss und Schloss

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör zum Komplettieren

B4016671 Abdeckstreifen M / L

B4016671

Abdeckstreifen M / L Zur Abdeckung des Verschraubungsbereichs bei Verwendung der konvexen Haube. Einfach zum Einrasten. Farbliche Codierung möglich, z.B. durch das Hinterlegen eines individuellen Papierfarbausdruckes.

Lieferumfang 1 Abdeckstreifen (2 Stück erforderlich)

schließen

B4016671

Abdeckstreifen M / L
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
transparent
B4016677 Abdeckstreifen M / L

B4016677

Abdeckstreifen M / L Zur Abdeckung des Verschraubungsbereichs bei Verwendung der konvexen Haube. Einfach zum Einrasten.

Lieferumfang 1 Abdeckstreifen (2 Stück erforderlich)

schließen

B4016677

Abdeckstreifen M / L
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
B4030417 Deckel L geschlossen, flach

B4030417

Deckel L geschlossen, flach Deckel L geschlossen, flach zur Abdeckung des Klemmenraumes und zum Einbau von Einstecklesesystemen auf Magnet-, Induktiv- und Chipkarten-Basis. Liste der passenden Geräte auf Anfrage.

Lieferumfang 1 Deckel, 2 Schrauben

schließen

B4030417

Deckel L geschlossen, flach
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
268x62x24mm
B4030617 Haube L, flach

B4030617

Haube L, flach Passend für DATEC-TERMINAL L, Grundgehäuse Ausf. I, II, III. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Befestigung bei Ausf. I von hinten mit 4 Schrauben verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4030617

Haube L, flach
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
302x220x29mm
B4030621 Haube L, flach

B4030621

Haube L, flach Passend für DATEC-TERMINAL L, Grundgehäuse Ausf. I, II, III. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Befestigung bei Ausf. I von hinten mit 4 Schrauben verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4030621

Haube L, flach
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
transparent
302x220x29mm
B4030631 Haube L, konvex

B4030631

Haube L, konvex Passend für DATEC-TERMINAL L, Grundgehäuse Ausf. I, II, III. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Abdeckstreifen in transparent oder grauweiß als sep. Artikel erforderlich. Befestigung bei Ausf. I von vorne mit 4 Schrauben verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4030631

Haube L, konvex
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
transparent
302x220x29mm
B4030637 Haube L, konvex

B4030637

Haube L, konvex Passend für DATEC-TERMINAL L, Grundgehäuse Ausf. I, II, III. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Abdeckstreifen in transparent oder grauweiß als sep. Artikel erforderlich. Befestigung bei Ausf. I von vorne mit 4 Schrauben verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4030637

Haube L, konvex
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
302x220x29mm
B4030657 Haube L, hoch

B4030657

Haube L, hoch Passend für DATEC-TERMINAL L, Grundgehäuse Ausf. I, II, III. Zum Schutz der Elektronik. Vertieft liegendes Bedienfeld (1 mm) zum Schutz der Folientastatur. Integrierte Schraubdome für die Platinenbefestigung. Befestigung bei Ausf. I von hinten mit 4 Schrauben verschraubt.

Lieferumfang 1 Haube, Montage-Set

schließen

B4030657

Haube L, hoch
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
302x220x50mm
B4030917 Deckel L mit Schlitz, einteilig

B4030917

Deckel L mit Schlitz, einteilig Deckel L mit Schlitz einteilig zum Einbau von Durchzuglesegeräten für Magnet-Karten. Liste der passenden Geräte auf Anfrage. Nachträgliche Bearbeitung (Fräsen) erforderlich. Montageplatte für den Einbau der Lesegeräte siehe Zubehör.

Lieferumfang 1 Deckel, 2 Schrauben

schließen

B4030917

Deckel L mit Schlitz, einteilig
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
268x67x38mm
B4130116 Frontplatte LH

B4130116

Frontplatte LH Frontplatte LH bei Verwendung der Gehäuse-Ausführung mit Haube. Für den Einbau von Bedienelementen aller Art.

Lieferumfang 1 Frontplatte, 4 Schrauben Durchmesser 3 mm

schließen

B4130116

Frontplatte LH
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
262x209x2mm

Zubehör "Wand/Halter"

B4130147 Wandhalter L

B4130147

Wandhalter L Wandhalter L zur soliden Wandbefestigung. Gehäuse wird im Klemmenraum mit dem Wandhalter verschraubt.

Lieferumfang 1 Wandhalter, 2 Schrauben M3

schließen

B4130147

Wandhalter L
Produkt Ihrem Warenkorb hinzugefügt
Stahl
verzinkt
214x260x12mm

Zubehör

B4116136 Montageplatte L und M

B4116136

Montageplatte L und M Passend für Deckel L (B4030917) und Deckel M (B4016917) mit Schlitz, einteilig. Montageplatte zum Einbau der gängigsten Durchzuglesegeräte.

Lieferumfang 1 Montageplatte, 2 Schrauben Durchmesser 2,5 mm

schließen

B4116136

Montageplatte L und M
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
102x45x1mm

Produktoptionen für B4030317

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Schutzart
IP 54 opt.
Erforderliches Zubehör: Haube / Haube konvex und Deckel geschlossen
Farbe
grauweiß RAL 9002
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
302 mm
Tiefe
272 mm
Höhe
101 mm
Platinenlänge Unterteil
255 mm
Platinenbreite Unterteil
258 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Montageanleitungen (Teil)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
606 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
