Aluminium-Profilgehäuse
B4030217
DATEC-TERMINAL L, Ausf. II
Grundgehäuse mit Klemmenraum. Ergonomisch günstig geneigte Bedienfläche für den Einsatz einer Haube und der Frontplatte MH, separate Artikel.

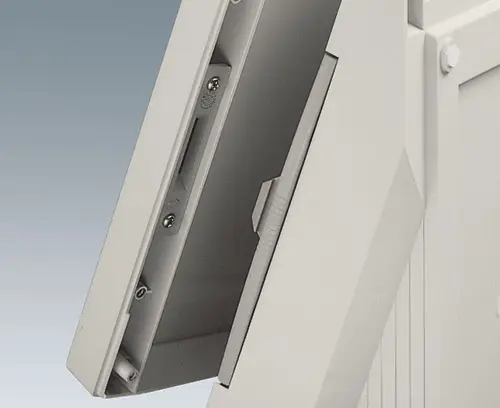

Je nach Anforderung stehen verschiedene Hauben-Designs zum Schutz der Bedien- und Anzeigeelemente zur Auswahl. Der Schnellverschluss und das Scharnier gewährleisten einfache und gute Zugänglichkeit bei allen Einstell- und Wartungsarbeiten. Die Öffnungsseite ist bei Wandgehäusen rechts und bei Tischgehäusen links.
Geeignet für den Einbau von Europa-Karten 100 x 160 mm.
Mit zwei Ausschnitten für Scharnier bzw. Schnellverschluss
Lieferumfang1 Grundgehäuse, 4 Schrauben, 4 Gummifüße, Dichtungs-Set, Scharnier und Schnellverschluss
Erstellen Sie Ihr PDF-Datenblatt für B4030217
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
Zubehör zum Komplettieren
B4016671
Lieferumfang 1 Abdeckstreifen (2 Stück erforderlich)
B4016671
Abdeckstreifen M / Ltransparent
B4016677
Lieferumfang 1 Abdeckstreifen (2 Stück erforderlich)
B4016677
Abdeckstreifen M / Lgrauweiß RAL 9002
B4030417
Lieferumfang 1 Deckel, 2 Schrauben
B4030417
Deckel L geschlossen, flachgrauweiß RAL 9002
268x62x24mm
B4030617
Lieferumfang 1 Haube, Montage-Set
B4030617
Haube L, flachgrauweiß RAL 9002
302x220x29mm
B4030621
Lieferumfang 1 Haube, Montage-Set
B4030621
Haube L, flachtransparent
302x220x29mm
B4030631
Lieferumfang 1 Haube, Montage-Set
B4030631
Haube L, konvextransparent
302x220x29mm
B4030637
Lieferumfang 1 Haube, Montage-Set
B4030637
Haube L, konvexgrauweiß RAL 9002
302x220x29mm
B4030657
Lieferumfang 1 Haube, Montage-Set
B4030657
Haube L, hochgrauweiß RAL 9002
302x220x50mm
B4130116
Lieferumfang 1 Frontplatte, 4 Schrauben Durchmesser 3 mm
B4130116
Frontplatte LHmatt eloxiert
262x209x2mm
Zubehör "Wand/Halter"
B4130147
Lieferumfang 1 Wandhalter, 2 Schrauben M3
B4130147
Wandhalter Lverzinkt
214x260x12mm
Erforderliches Zubehör: Haube / Haube konvex und Deckel geschlossen
Montageanleitungen (Teil)
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 224 KB
- AutoCAD DWG-Format 393 KB
- AutoCAD DXF-Format 1.506 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 2.839 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00008360.x_t 4.296 KB
- 00008360.STEP 9.053 KB
- 00008360.SAT 14.542 KB
(OKW Produkt)
