DIN modulární skříňka
Railtec B

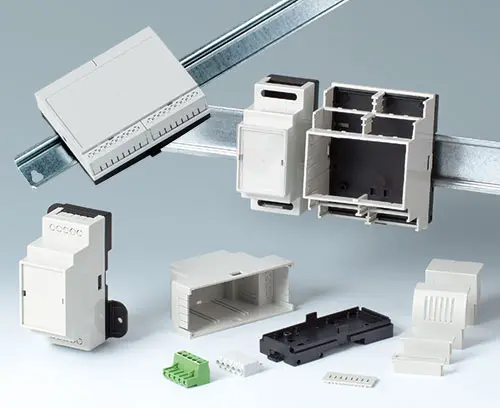

Mnohostranná pouzdra na DIN lištu

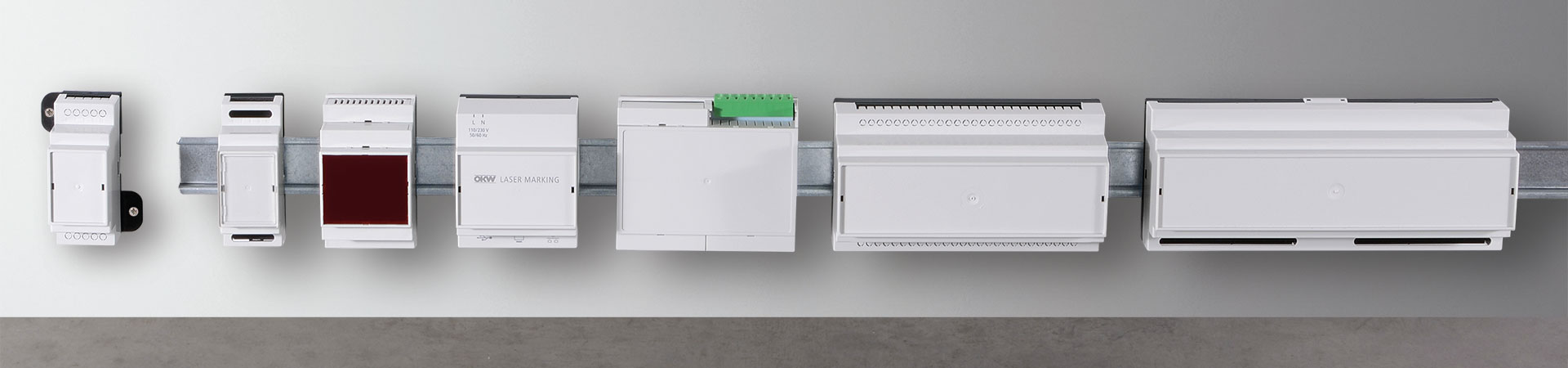

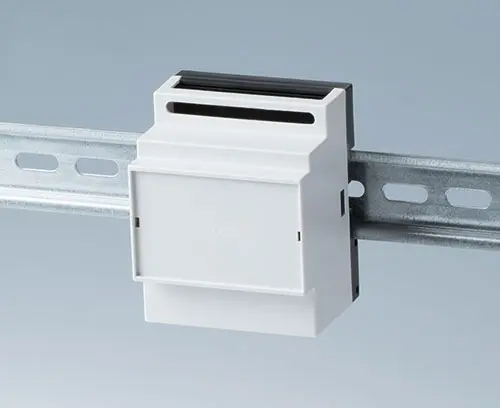

Jednoduchá a rychlá instalace na DIN lištu podle normy EN 60715 TH35 charakterizuje skupinu skříní RAILTEC B.

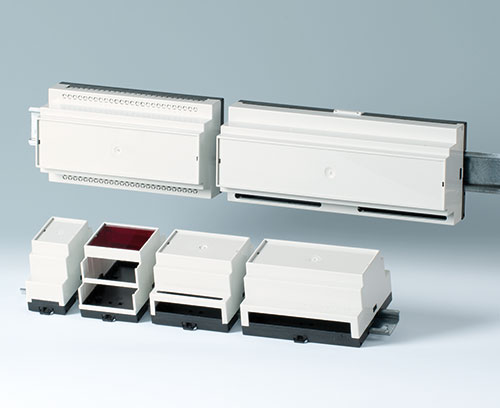

- 6 velikostí (2-12 modulů) v odkazu na DIN 43880, velikost 1;

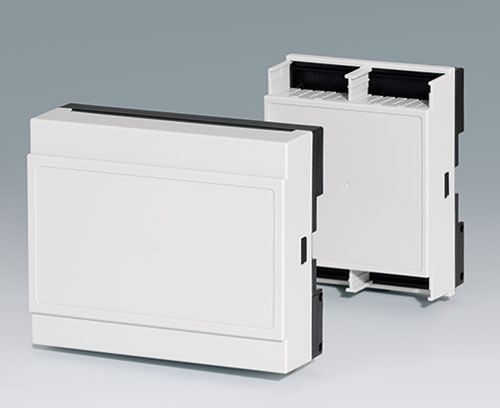

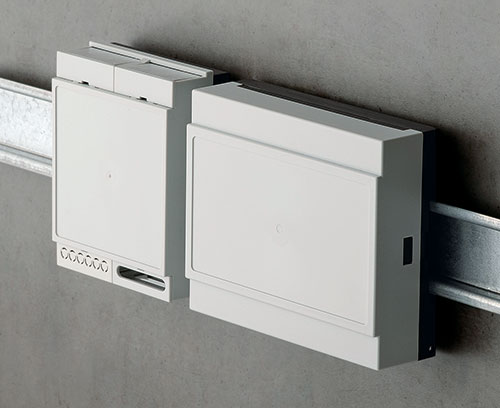

4 velikosti (2, 4, 6 a 9 modulů) s plochou horní částí;
4 velikosti (2, 4, 6 a 9 modulů) - Plně izolované a bezpečné na dotyk podle VBG 4 a IEC 529 / DIN VDE 0470-1
- Materiál zpomalující hoření (UL 94 V-0)

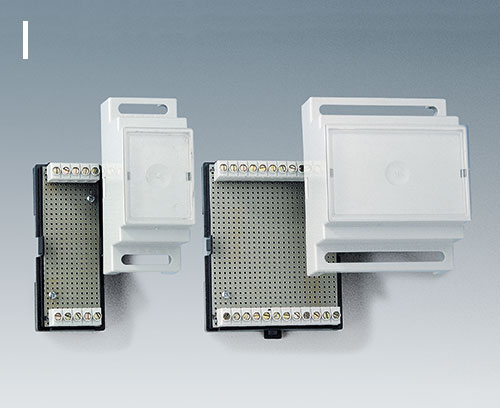

- Provedení I a XI: pro terminály PCB 5,0 / 5,08

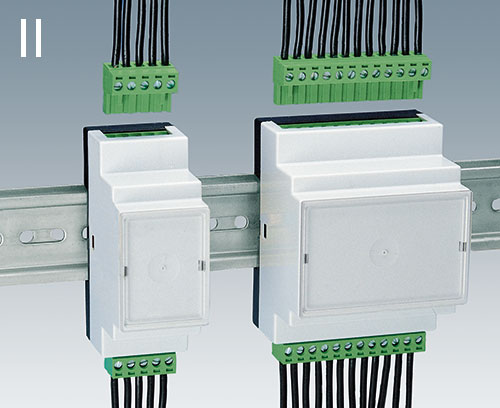

- Provedení II a XII: pro záhlaví pinů 5,0 / 5,08

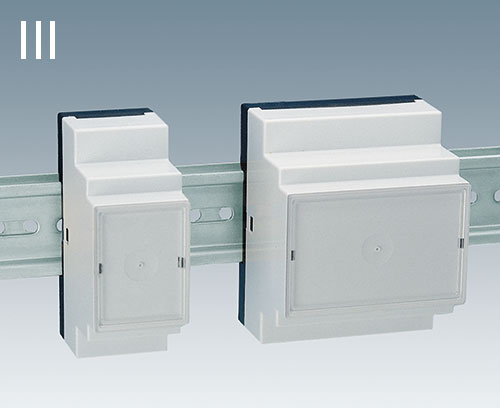

- Provedení III a XIII: uzavřené uzávěry, např. pro přední konektory, konektory D-SUB atd.

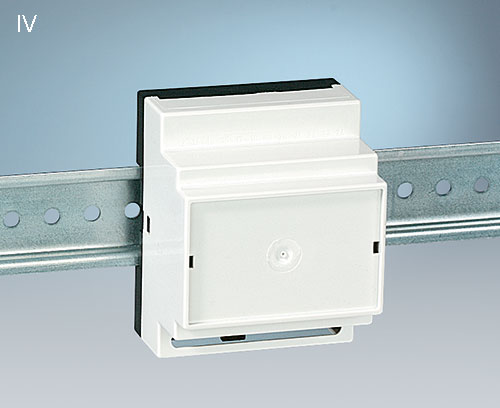

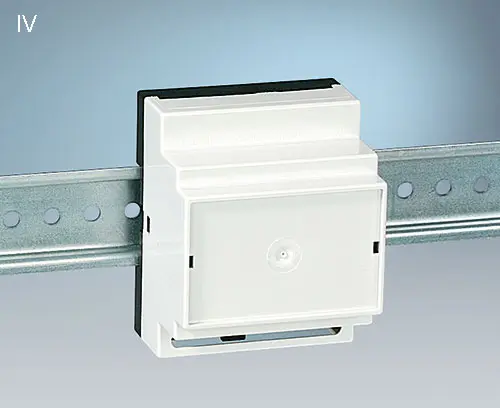

- Provedení IV: pro svislé tiskové terminály 5,0 / 5,08 (pouze zdola)

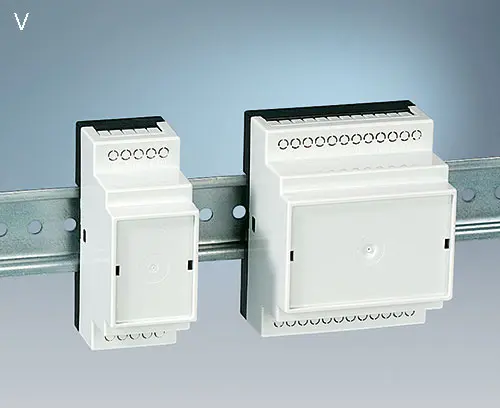

- Provedení V: s 5,0 mřížkovými perforacemi

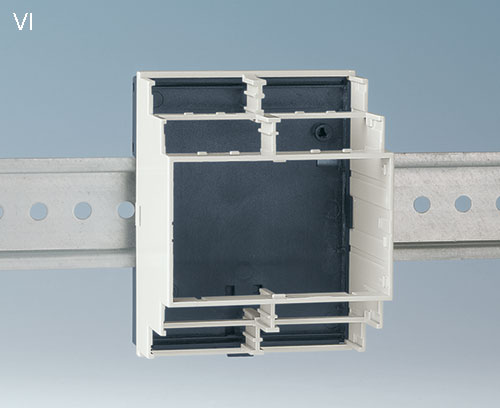

- Provedení VI: otevřete schránky pro jednotlivé kombinace (krytí / dělič)

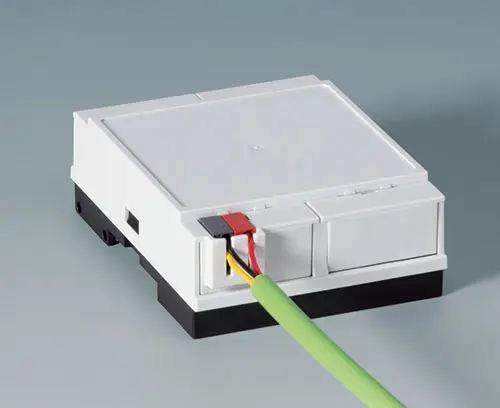

- Kryt konektorů KNX vhodný pro šířky modulů 2 a 4 (provedení VI nebo pouzdro s plochou horní částí)
- Vhodné pro DIN lišty EN 60715 TH35 nebo přímé namontování na stěnu

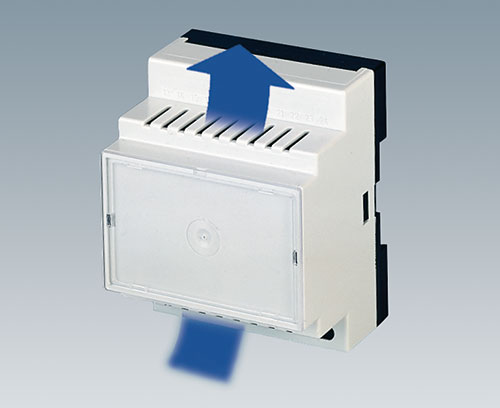

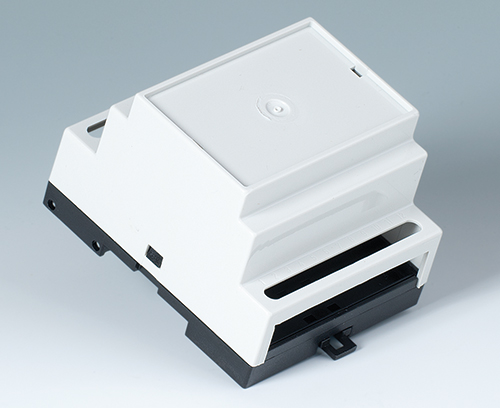

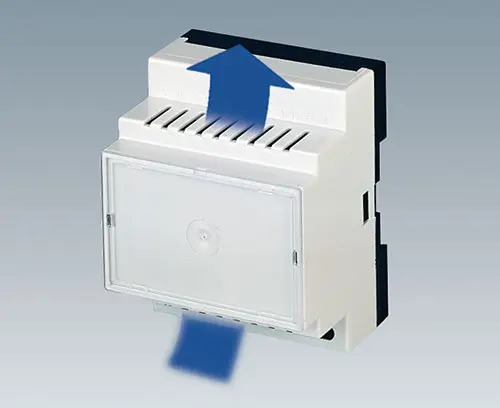

- Bez / s větracími štěrbinami pro dobrý odvod tepla
- Flexibilní umístění: Umístění desek plošných spojů ve všech třech prostorových směrech; Dolní část s upevňovacími komorami, horní část s vodítky

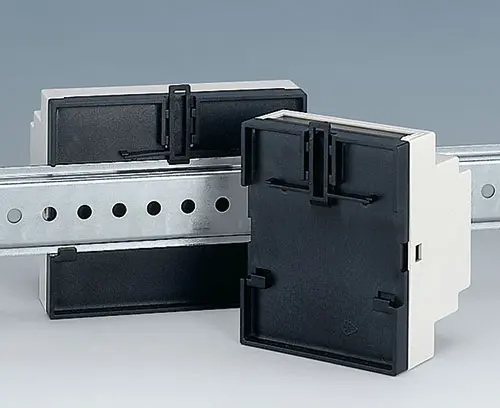

- Uzavírací klip předmontovaný v dolní části
- Průhledné víko (příslušenství pro vysoké verze) chrání zobrazovací a ovládací prvky
- Stupeň ochrany < IP40

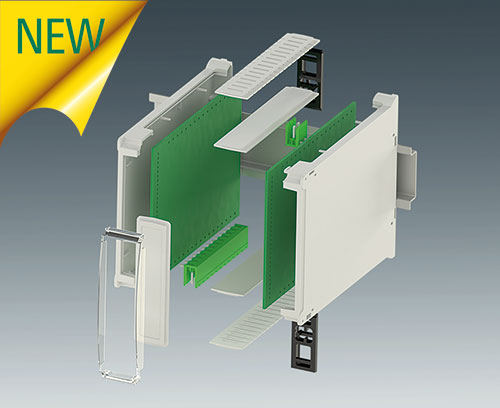

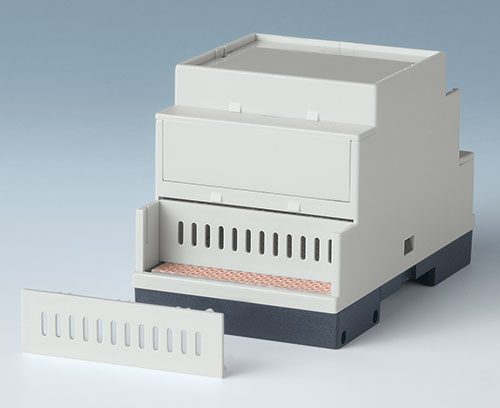

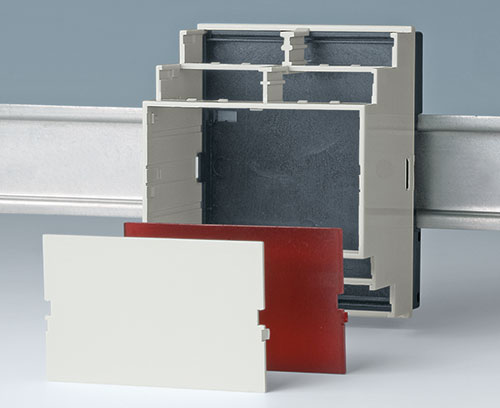

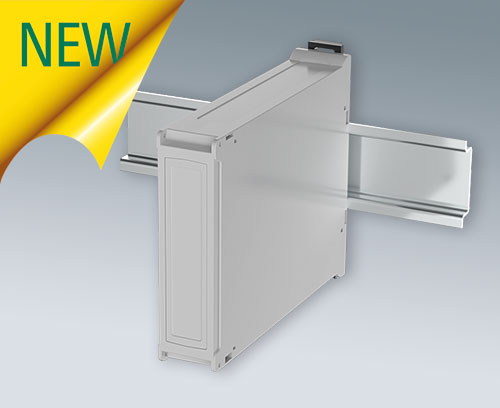

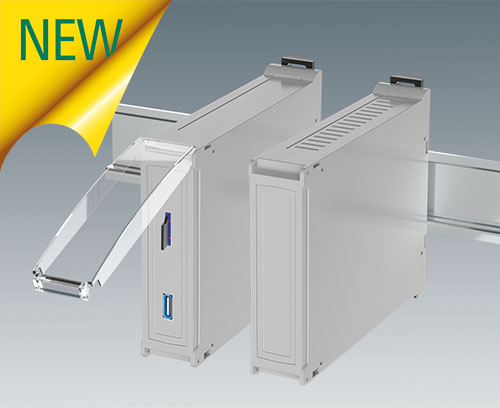

- NOVINKA: RAILTEC BP, M22 – Panelová verze se zásuvnými bočními panely a předním panelem. Jednoduchá a rychlá montáž a rychlá montáž na DIN lišty EN 60715 TH35. Volitelný sklopný průhledný kryt (příslušenství).
Learn more!
Read our blog posts on railtec b View blog posts >>
Obory aplikací

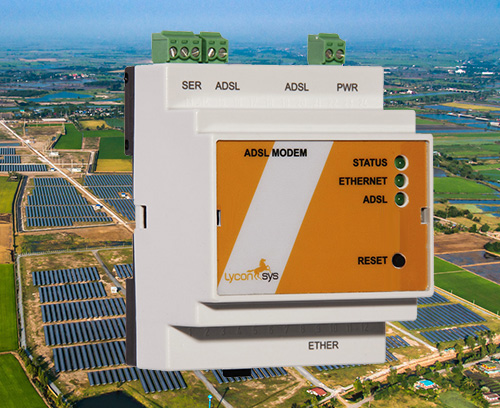

Univerzální použití jako montážní pouzdro. Podle specifikací strojírenského a automobilového průmyslu. Zvláště vhodné pro řídicí techniku.
Vyberte požadovanou verzi / velikost a klikněte na „vybrat“.
A0305031
Supply 1 self-tapping screw
A0305031
Self-tapping screws 2.5 x 6 mm (PZ1)
B6522801
Minimum order quantity: 10 pieces or multiples
Supply in packaging units of 10 pieces
B6522801

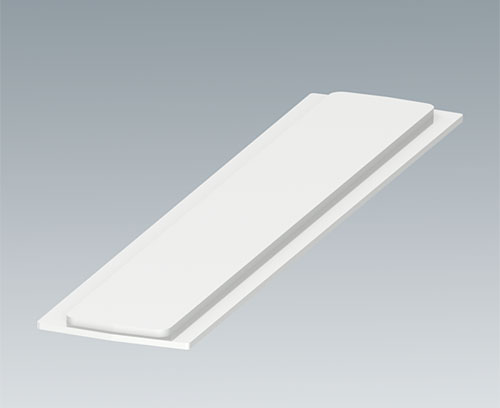

Front panellight grey RAL 7035
B6522811
Minimum order quantity: 10 pieces or multiples
Supply in packaging units of 10 pieces
B6522811
Side panel closedlight grey RAL 7035
B6522821
Minimum order quantity: 10 pieces or multiples
Supply in packaging units of 10 pieces
B6522821
Side panel with ventilation slotslight grey RAL 7035
B6600111
Supply 1 piece
B6600111

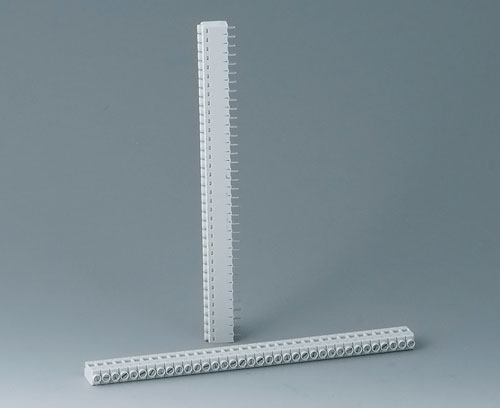

Terminal block, block 5.0light grey
B6600222
Supply 1 piece
B6600222
Plug header, block 5.08
B6600334
Supply 2 pieces as kit
B6600334

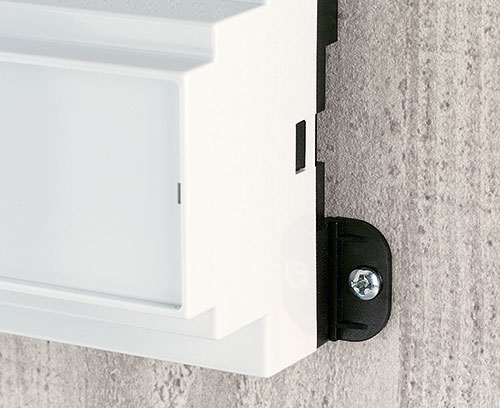

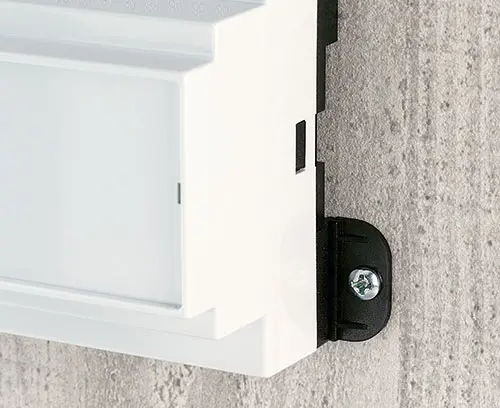

Wall suspension elementsblack
B6601100
Supply 1 lid
B6601100
Lid, 2 modulestransparent
B6601111
Supply 1 piece
B6601111
Terminal block, block 5.0
B6601180
Supply 1 front panel
B6601180
Front panel, 2 modules, Vers. VIlight grey
32x42mm
B6601222
Supply 1 piece
B6601222
Plug header, block 5.08
B6601223
Supply 1 piece
B6601223
Plug header, block 5.08
B6601480
Supply 1 front panel
B6601480
Front panel, 2 modules, Vers. VIred transparent
32x42mm
B6601580
Supply 1 front panel
B6601580
Front panel, 2 modules, Vers. VIsmoked glass
32x42mm
B6602100
Supply 1 lid
B6602100
Lid, 3 modulestransparent

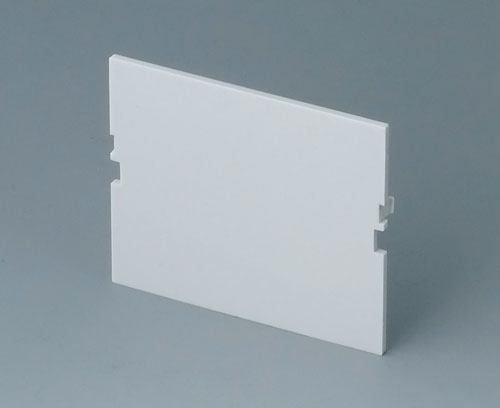

B6602180
Supply 1 front panel
B6602180
Front panel, 3 modules, Vers. VIlight grey
49x42mm
B6602222
Supply 1 piece
B6602222
Plug header, block 5.08
B6602223
Supply 1 piece
B6602223
Plug header, block 5.08

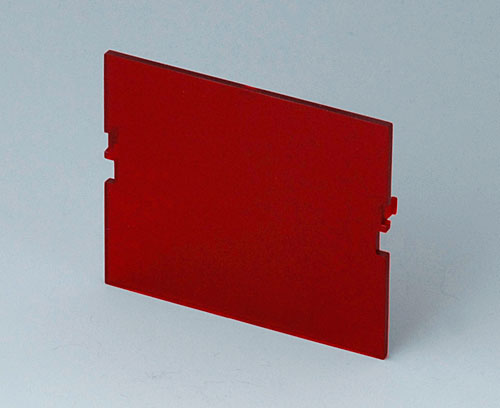

B6602480
Supply 1 front panel
B6602480
Front panel, 3 modules, Vers. VIred transparent
49x42mm
B6602580
Supply 1 front panel
B6602580
Front panel, 3 modules, Vers. VIsmoked glass
42x49mm
B6603100
Supply 1 lid
B6603100

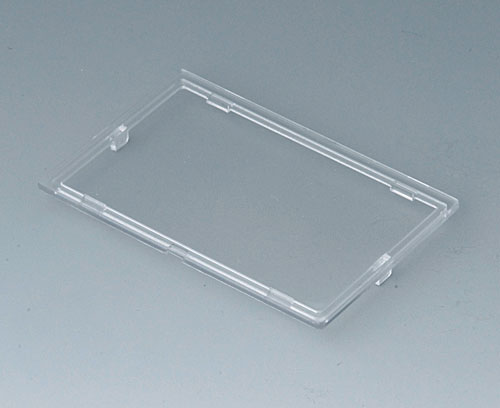

Lid, 4 modulestransparent
B6603111
Supply 1 piece
B6603111
Terminal block, block 5.0
B6603180
Supply 1 front panel
B6603180

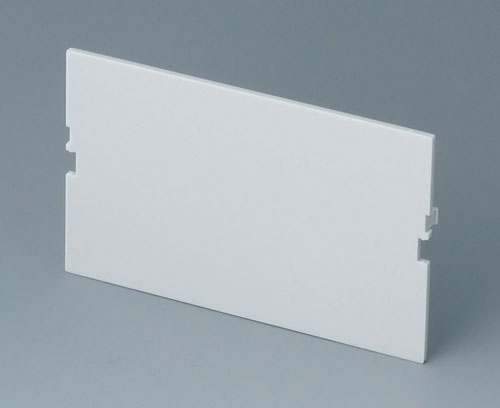

Front panel, 4 modules, Vers. VIlight grey
67x42mm
B6603222
Supply 1 piece
B6603222
Plug header, block 5.08
B6603223
Supply 1 piece
B6603223
Plug header, block 5.08
B6603480
Supply 1 front panel
B6603480

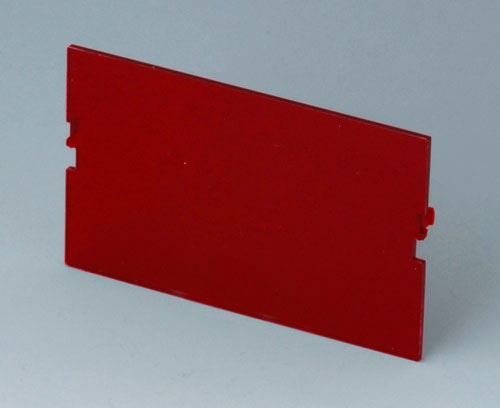

Front panel, 4 modules, Vers. VIred transparent
67x42mm

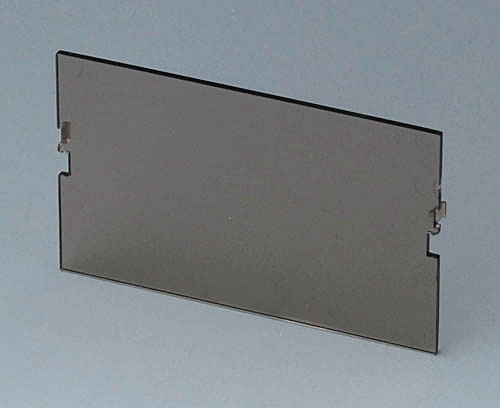

B6603580
Supply 1 front panel
B6603580
Front panel, 4 modules, Vers. VIsmoked glass
67x42mm
B6604100
Supply 1 lid
B6604100
Lid, 6 modulestransparent
B6604111
Supply 1 piece
B6604111
Terminal block, block 5.0
B6604180
Supply 1 front panel
B6604180
Front panel, 6 modules, Vers. VIlight grey
102x42mm
B6604222
Supply 1 piece
B6604222
Plug header, block 5.08
B6604223
Supply 1 piece
B6604223
Plug header, block 5.08
B6604480
Supply 1 front panel
B6604480

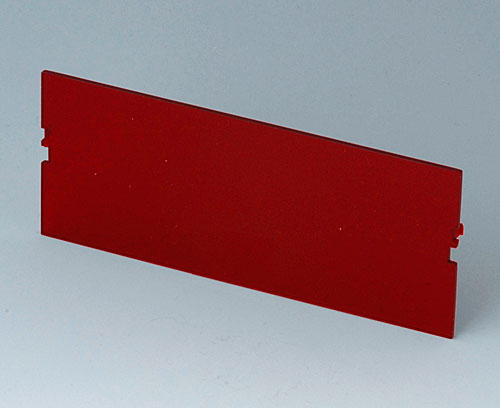

Front panel, 6 modules, Vers. VIred transparent
102x42mm

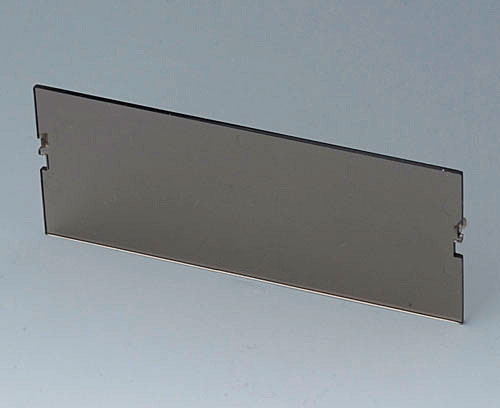

B6604580
Supply 1 front panel
B6604580
Front panel, 6 modules, Vers. VIsmoked glass
102x42mm
B6605100
Supply 1 lid
B6605100
Lid, 9 modulestransparent
B6605111
Supply 1 piece
B6605111
Terminal block, block 5.0

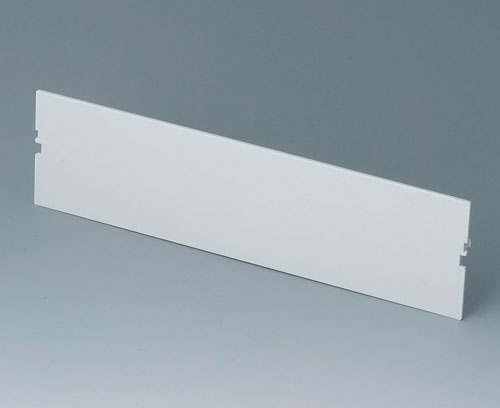

B6605180
Supply 1 front panel
B6605180
Front panel, 9 modules, Vers. VIlight grey
155x42mm
B6605222
Supply 1 piece
B6605222
Plug header, block 5.08
B6605223
Supply 1 piece
B6605223
Plug header, block 5.08
B6605480
Supply 1 front panel
B6605480

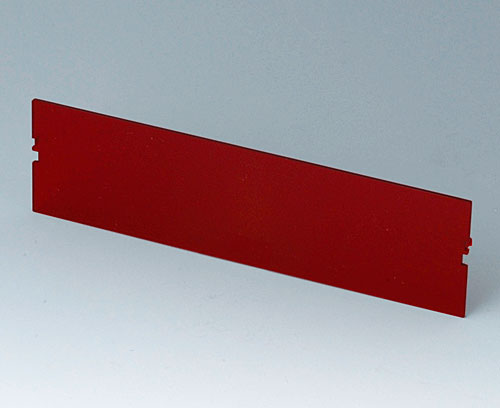

Front panel, 9 modules, Vers. VIred transparent
155x42mm
B6605580
Supply 1 front panel
B6605580
Front panel, 9 modules, Vers. VIsmoked glass
155x42mm
B6606100
Supply 1 lid
B6606100
Lid, 12 modulestransparent
B6606111
Supply 1 piece
B6606111
Terminal block, block 5.0

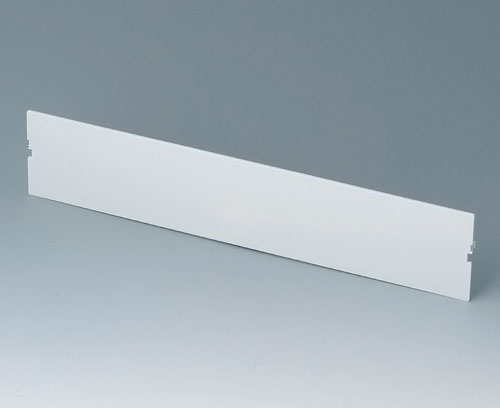

B6606180
Supply 1 front panel
B6606180
Front panel, 12 modules, Vers. VIlight grey
206x42mm
B6606222
Supply 1 piece
B6606222
Plug header, block 5.08
B6606223
Supply 1 piece
B6606223
Plug header, block 5.08

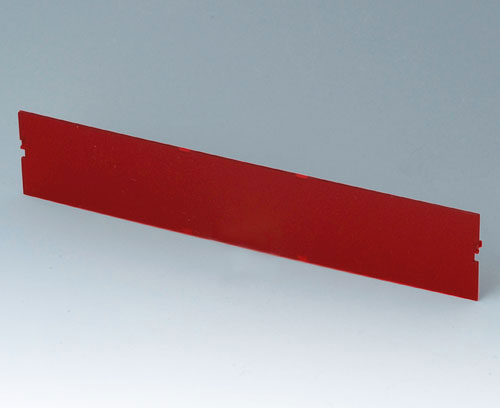

B6606480
Supply 1 front panel
B6606480
Front panel, 12 modules, Vers. VIred transparent
206x42mm

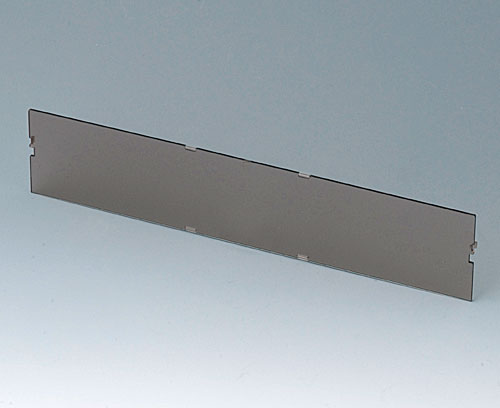

B6606580
Supply 1 front panel
B6606580
Front panel, 12 modules, Vers. VIsmoked glass
206x42mm
B6607111
Supply 1 piece
B6607111
Terminal block, block 5.0
B6607140
Version Closed
Supply 1 piece
B6607140
Terminal guards, flatlight grey
B6607141
Version With ventilation slots
Supply 1 piece
B6607141
Terminal guards, flatlight grey
B6607142
Version For terminal block, block 5.0, 6-poles
Supply 1 piece
B6607142
Terminal guards, flatlight grey
B6607143
Version Perforated, for block 5.0
Supply 1 piece
B6607143
Terminal guards, flatlight grey
B6607145
Version For KNX connector
Supply 1 piece
B6607145
KNX Cover, flatlight grey
B6607160
Version Closed
Supply 1 piece
B6607160
Terminal guards, highlight grey
B6607161
Version With ventilation slots
Supply 1 piece
B6607161
Terminal guards, highlight grey
B6607162
Version Convex, closed
Supply 1 piece
B6607162
Terminal guards, highlight grey
B6607163
Version Convex, with ventilation slots
Supply 1 piece
B6607163
Terminal guards, highlight grey
B6607191
Version With ventilation slots
Supply 1 piece
B6607191
Partition platelight grey
B6608111
Supply 1 piece
B6608111
Terminal block, block 5.0
B6608140
Version Closed
Supply 1 piece
B6608140
Terminal guards, flatlight grey
B6608141
Version With ventilation slots
Supply 1 piece
B6608141
Terminal guards, flatlight grey

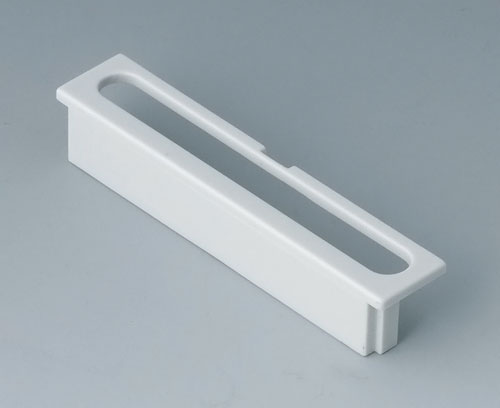

B6608142
Version For terminal block, block 5.0, 9-poles
Supply 1 piece
B6608142
Terminal guards, flatlight grey
B6608143

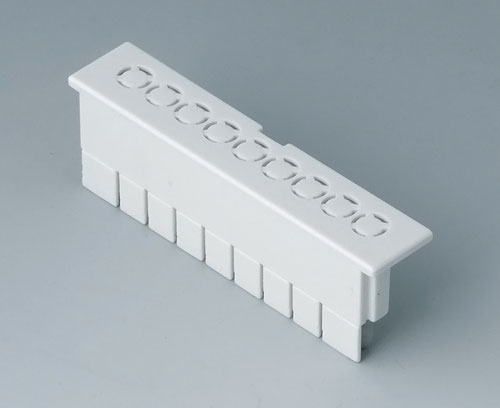

Version Perforated, for block 5.0
Supply 1 piece
B6608143
Terminal guards, flatlight grey
B6608160
Version Closed
Supply 1 piece
B6608160
Terminal guards, highlight grey
B6608161

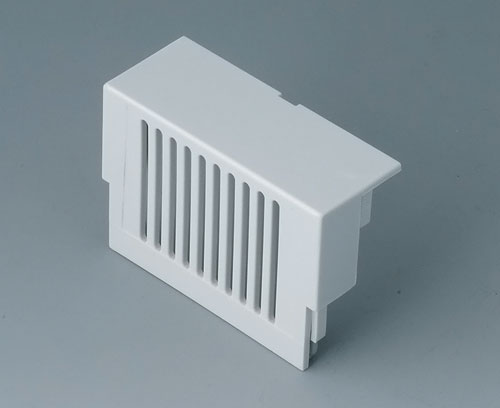

Version With ventilation slots
Supply 1 piece
B6608161
Terminal guards, highlight grey
B6608162
Version Convex, closed
Supply 1 piece
B6608162

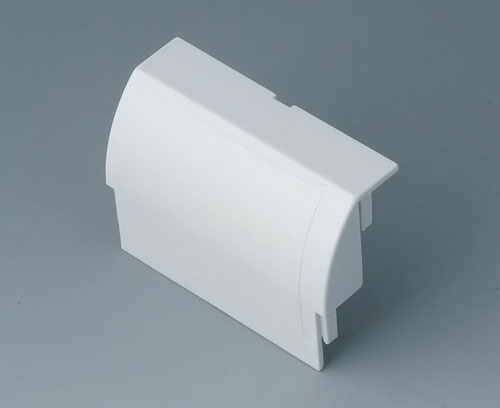

Terminal guards, highlight grey
B6608163
Version Convex, with ventilation slots
Supply 1 piece
B6608163
Terminal guards, highlight grey
B6608191
Version With ventilation slots
Supply 1 piece
B6608191
Partition platelight grey
B6608222
Supply 1 piece
B6608222
Plug header, block 5.08
B6608223
Supply 1 piece
B6608223
Plug header, block 5.08
B6622101
Minimum order quantity: 10 pieces or multiples
Supply in packaging units of 10 pieces
B6622101

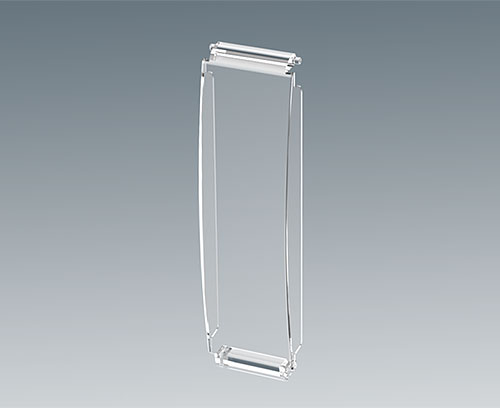

Hinged coverMožnosti přizpůsobení pro Railtec B
Co ještě potřebujete pro svůj vlastní velmi osobní produkt? Můžeme dodat zapouzdření a ladicí knoflíky se všemi nezbytnými úpravami pro montáž vašich elektronických součástek.
