Acessórios para Caixas
B6522101
RAILTEC BP, M22, with closed side panels

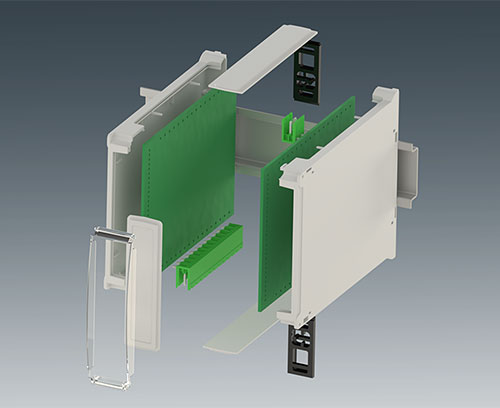

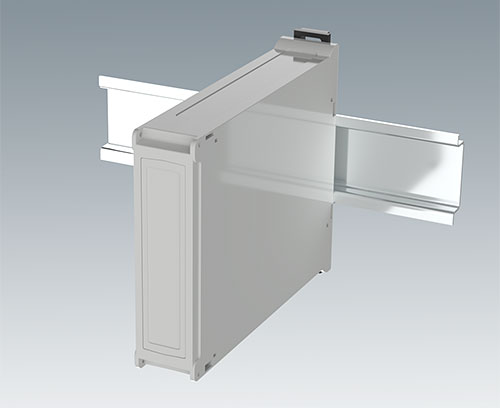

DIN rail enclosure with pluggable side panels and front panel. Connection options on three sides. For plug headers max. 2 x 16-pin, 5.08, fixed or pluggable. Simple and quick assembly by locking onto DIN rails EN 60715 TH35. The panel version provides simple and flexible installation of the electronics as well as efficient, screwless case assembly.
Minimum order quantity: 10 pieces or multiples
with closed side panels
Supplyin packaging units of 10 cases (each enclosure consists of 2 case shells, 2 closed side panels, 1 front panel, 2 locking clips)
Gerar seu Datasheet em PDF para B6522101
Por favor, selecione os detalhes do produto que você gostaria de incluir ao PDF.
Accessory "protection"
B6622101
Minimum order quantity: 10 pieces or multiples
Supply in packaging units of 10 pieces
B6622101
Hinged coverAccessory "terminals"
B6600222
Supply 1 piece
B6600222
Plug header, block 5.08
B6601222
Supply 1 piece
B6601222
Plug header, block 5.08
B6602222
Supply 1 piece
B6602222
Plug header, block 5.08
B6605222
Supply 1 piece
B6605222
Plug header, block 5.08
B6606222
Supply 1 piece
B6606222
Plug header, block 5.08
B6608222
Supply 1 piece
B6608222
Plug header, block 5.08Accessory
B6522801
Minimum order quantity: 10 pieces or multiples
Supply in packaging units of 10 pieces
B6522801
Front panellight grey RAL 7035
B6522811
Minimum order quantity: 10 pieces or multiples
Supply in packaging units of 10 pieces
B6522811
Side panel closedlight grey RAL 7035
B6522821
Minimum order quantity: 10 pieces or multiples
Supply in packaging units of 10 pieces
B6522821
Side panel with ventilation slotslight grey RAL 7035
Drawings (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- PDF-File (without registration) 203 KB
- AutoCAD DWG-File 519 KB
- AutoCAD DXF-File 2 008 KB
- Visualização PDF 3D (Acrobat Reader) (gira o produto 360°, pode ocultar parte do desenho selecionado pelo mouse, acessórios...) 328 KB
3D-Models (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- 00029627.x_t 1 449 KB
- 00029627.step 2 457 KB
- 00029627.sat 3 652 KB
(OKW product)
Serviço de customização: Podemos modificar nossos gabinetes para atender às suas necessidades específicas. Os gabinetes serão entregues totalmente finalizados e prontos para uso. Tudo o que você precisa fazer é instalar seu equipamento no interior. Veja as opções de customização para B6522101 e não se esqueça de solicitar uma cotação!
