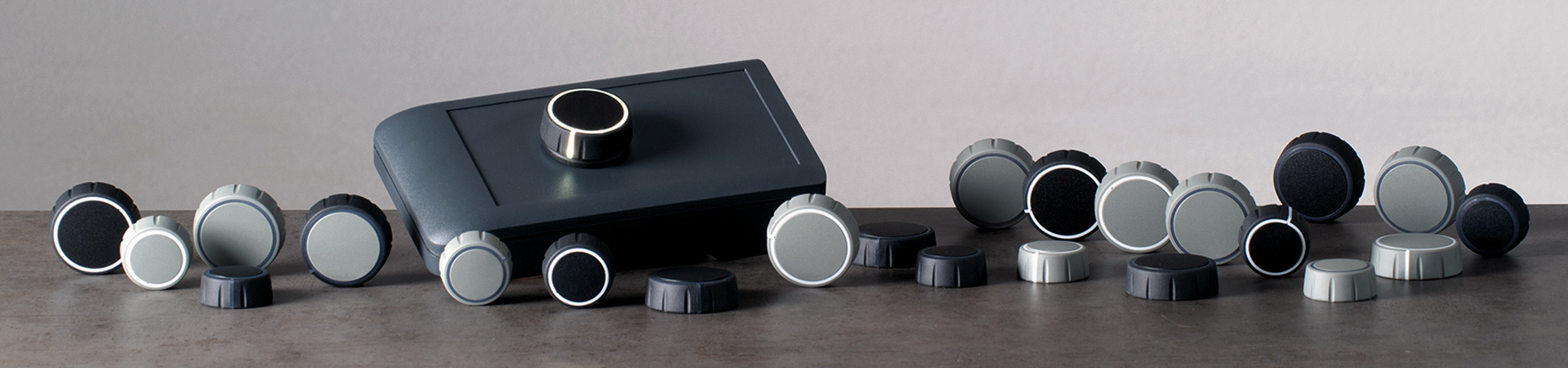

Control-Knobs

Pokrętła o wyjątkowym komforcie obsługi

Nasze nowe pokrętła CONTROL-KNOBS powleczone są miękkim materiałem typu Soft-Touch, co umożliwia wygodną, przyjemną w dotyku i ergonomiczną obsługę. Wygląd tej udoskonalonej serii pokręteł – dostarczanych jako wariant z podświetleniem – sprawia, że pokrętła stają się centralnym elementem sterowania w interfejsach.

  • Bardzo dobra chwytność i właściwości antypoślizgowe za sprawą materiału typu Soft-Touch

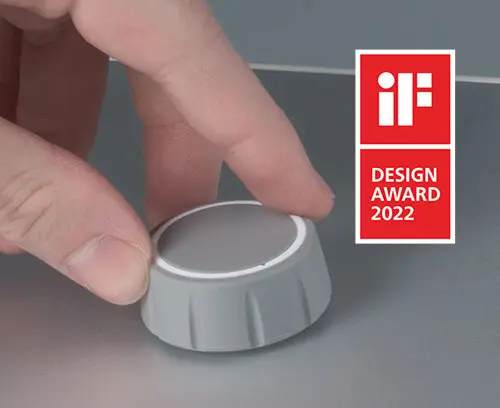

  • Innowacyjne wzornictwo pokręteł wyprodukowanych z dwóch rodzajów tworzywa sztucznego – twardego i miękkiego: korpus wytworzony z wysokiej jakości poliwęglanu, powleczony termoplastycznym elastomerem poliestrowym pokrytym  żłobieniami *** iF product design award 2022 ***

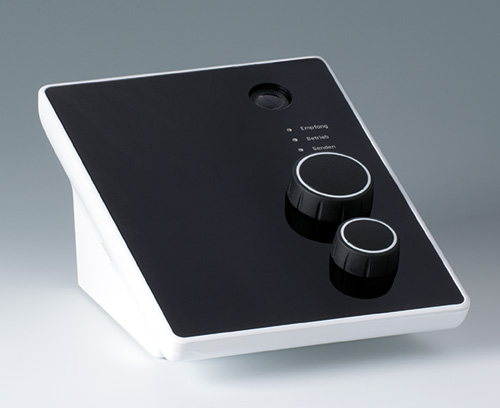

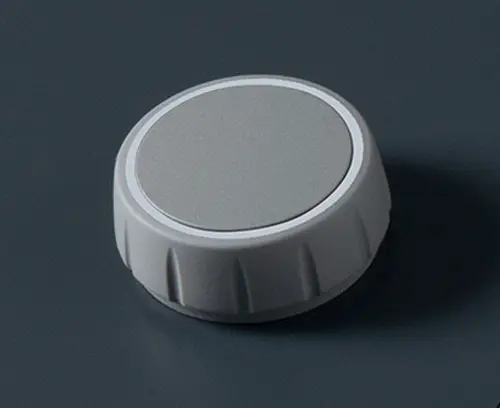

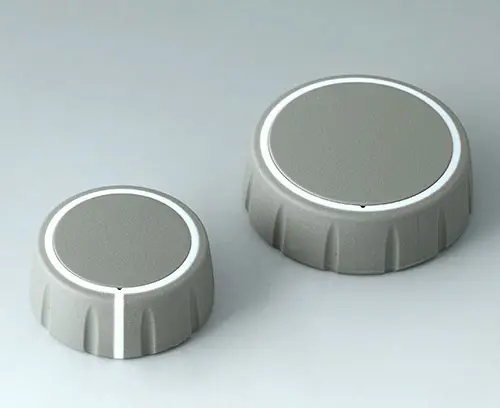

  • Dostępne w dwóch rozmiarach: ø36 mm i ø46 mm, każdy rozmiar występuje w dwóch standardowych dla elastomeru kolorach (nero i vulcano)

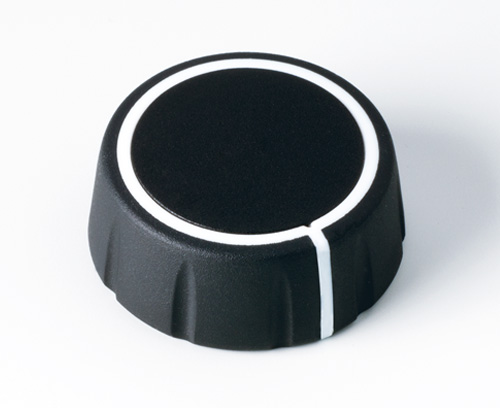

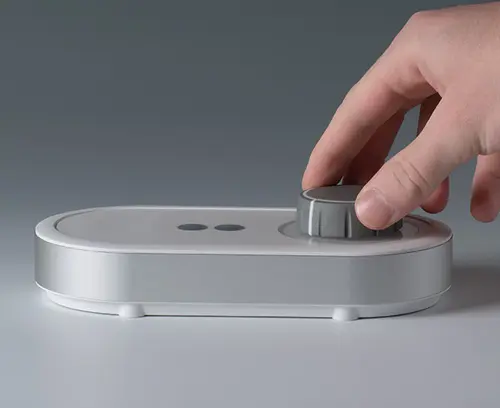

  • Pokrętła CONTROL-KNOBS bez / z boczną kreską pozwalającą na precyzyjne skalowanie

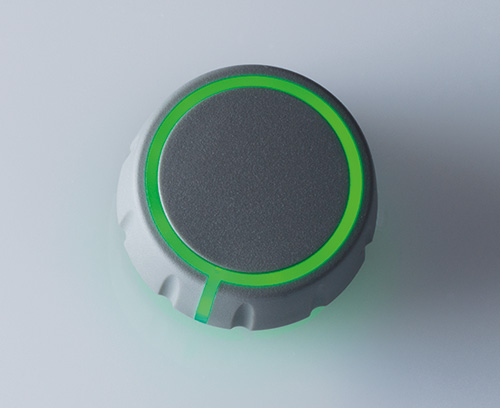

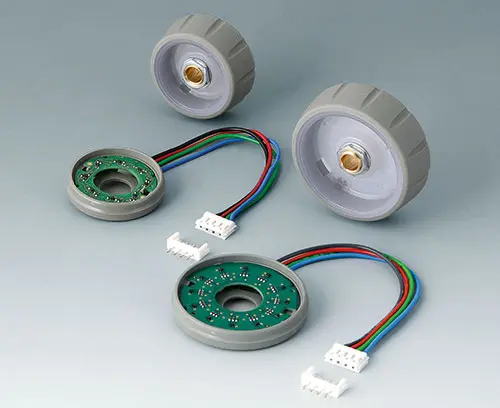

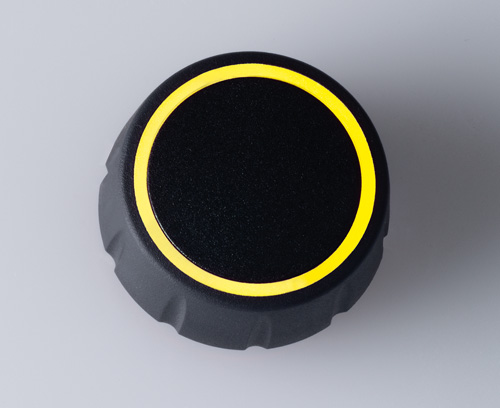

  • Pokrętła CONTROL-KNOBS bez / z opcjonalnym podświetleniem LED
  • Opcje:

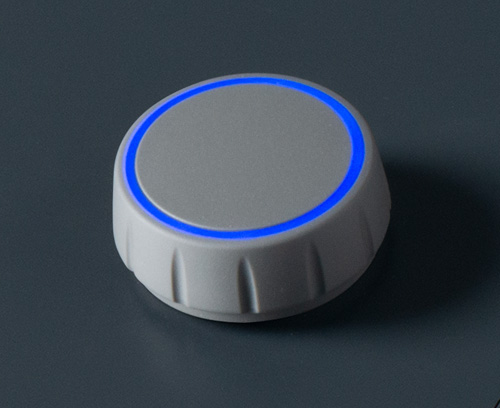

    - optyczny pierścień na powierzchni osłony

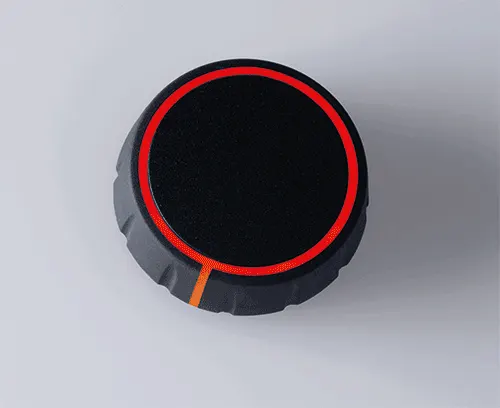

    - optyczny pierścień na powierzchni osłony z dodatkowym bocznym oznaczeniem w postaci kreski
    Do opcjonalnie podświetlanego pierścienia CONTROL-KNOBS należy zamówić dodatkowo cokół i oświetlenie LED (zob. wyposażenie dodatkowe).
  • Podświetlenie możliwe jest za sprawą nowoczesnej, energooszczędnej technologii SMD-LED zasilanej napięciem 5 V; możliwe jest też podświetlenie LED RGB dla uzyskania indywidualnych kolorów
  • Pokrętła zaprojektowane zostały jako elementy sterownicze z funkcją obrotową, a wraz z odpowiednim enkoderem impulsowym - także z funkcją One Touch dla urządzeń wielkogabarytowych.

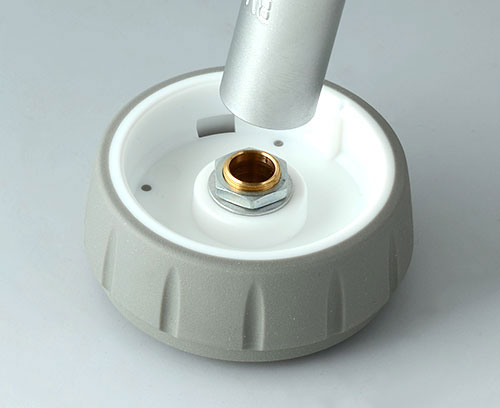

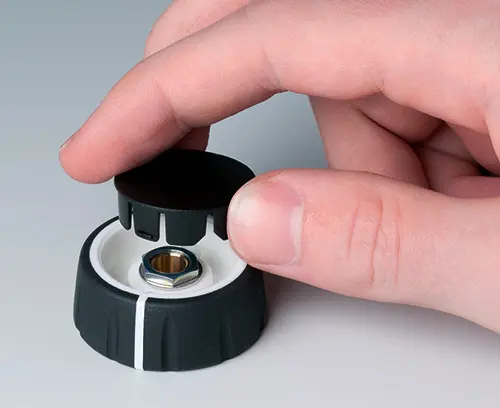

  • Wypróbowany system mosiężnych tulei mocujących umożliwiający przymocowywanie do wałka sterującego
  • Maks. moment obrotowy: montaż = 1,5 Nm, funkcja = 1,2 Nm
rozmiary pokręteł  otwory
ø 36 mm 6 mm i 1/4" (6,35 mm)
ø 46 mm 6 mm i 1/4" (6,35 mm)

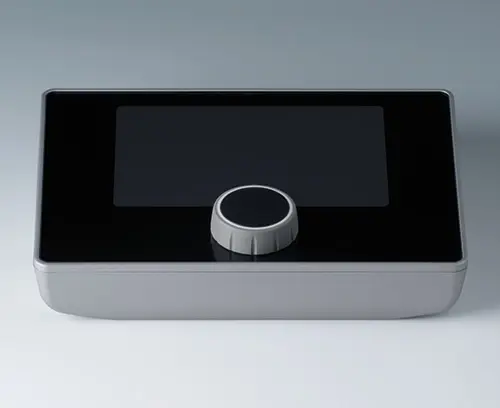

Podstawowe komponenty pokrętła CONTROL-KNOBS bez podświetlenia:
1 CONTROL-KNOBS: 1 osłona – na życzenie klienta można pokrętło osadzić na cokole (wyposażenie dodatkowe)

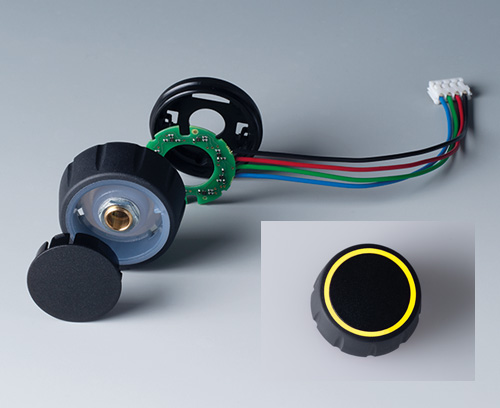

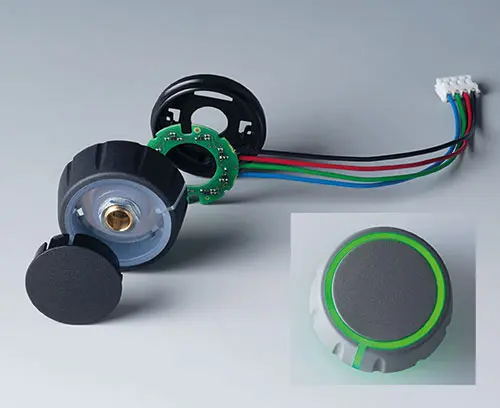

Podstawowe komponenty pokrętła CONTROL-KNOBS z podświetleniem LED:
1 CONTROL-KNOBS, model z podświetleniem: 1 osłona, 1 cokół, 1 podświetlenie LED (RBG)
Wygeneruj PDF

Learn more!

Read our blog posts on control-knobs View blog posts >>

Potrzebujemy Państwa zgody na załadowanie usługi wideo (Vimeo).

Korzystamy z zewnętrznej usługi do osadzania naszych materiałów wideo (Vimeo). Usługa ta może gromadzić dane dotyczące aktywności użytkowników. Prosimy o zapoznanie się z naszą Polityką prywatności i wyrażenie zgody na korzystanie z tej usługi, aby obejrzeć to wideo.

Obszary zastosowań

Do stosowania z potencjometrami obrotowymi lub enkoderami impulsowymi o wałkach zgodnych z normą DIN 41591, również z tymi, które posiadają funkcję One Touch.

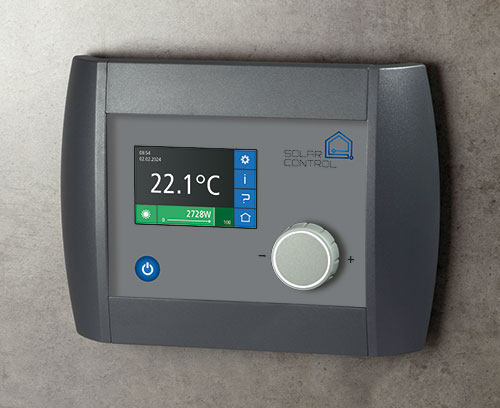

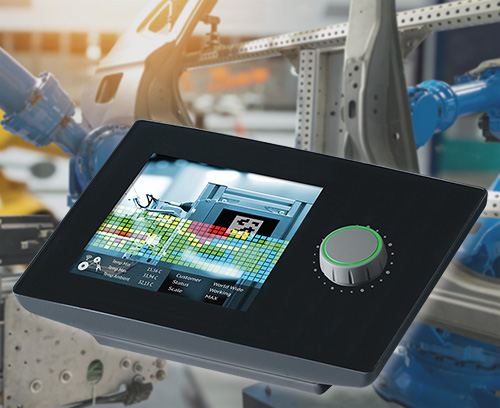

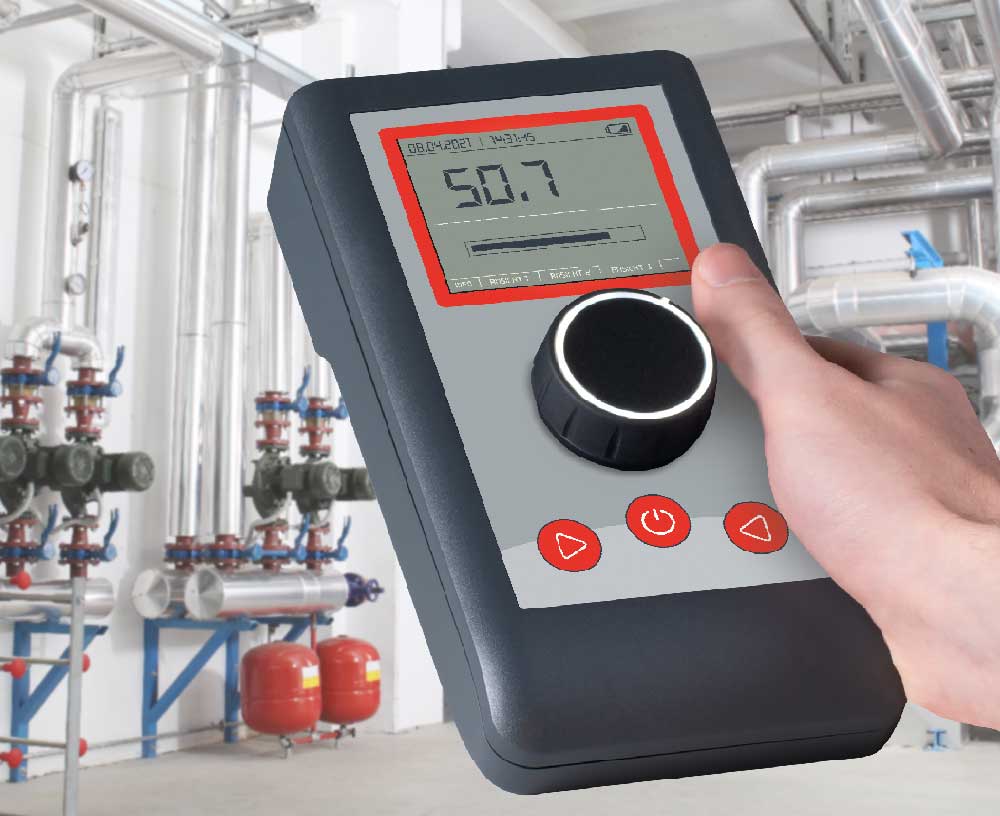

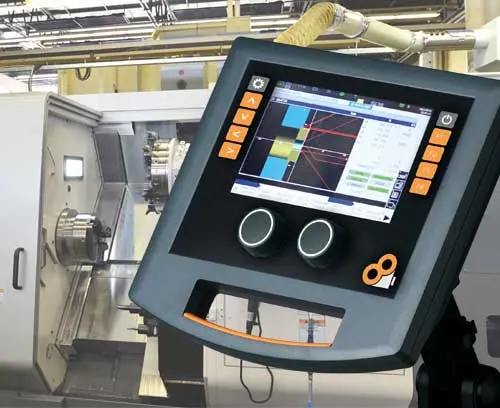

Technologie pomiarowe i kontrolne, technologie medyczne i laboratoryjne, wellness, służba zdrowia, ogrzewanie i klimatyzacja, urządzenia komunikacyjne, zarządzanie konstrukcjami, smart factory, itp.

Wybierz poniżej wersję / rozmiar lub przejrzyj pełną listę produktów.

A6207009 Round nut M7 x 0.75

A6207009

Round nut M7 x 0.75

For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

A6207009

Round nut M7 x 0.75
produkt został dodany do twojej listy
A6210009 Round nut M10 x 0.75

A6210009

Round nut M10 x 0.75

For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

A6210009

Round nut M10 x 0.75
produkt został dodany do twojej listy
A6295009 Round nut 3/8"-32G

A6295009

Round nut 3/8"-32G For fixing the potentiometers at front panels.

Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.

Supply 1 round nut

A6295009

Round nut 3/8"-32G
produkt został dodany do twojej listy
A6300000 Spanner

A6300000

Spanner For tightening the round nut. Suitable for round nuts M7 x 0.75, M10 x 0.75 and 3/8"-32G.

Supply 1 spanner

A6300000

Spanner
produkt został dodany do twojej listy
B7536108 Cover 36

B7536108

Cover 36 Suitable for CONTROL-KNOBS 36. Simply push on.

Supply 1 cover

B7536108

Cover 36
produkt został dodany do twojej listy

volcano
B7536109 Cover 36

B7536109

Cover 36 Suitable for CONTROL-KNOBS 36. Simply push on.

Supply 1 cover

B7536109

Cover 36
produkt został dodany do twojej listy

nero
B7536208 Base 36

B7536208

Base 36 Suitable for all CONTROL-KNOBS 36. Additional machining of front panel/enclosure front is required (hole for potentiometer spindle and slot for anti-rotation device).
Use:
- Mandatory for "CONTROL-KNOBS 36, optional illumination" for installing the LED illumination.

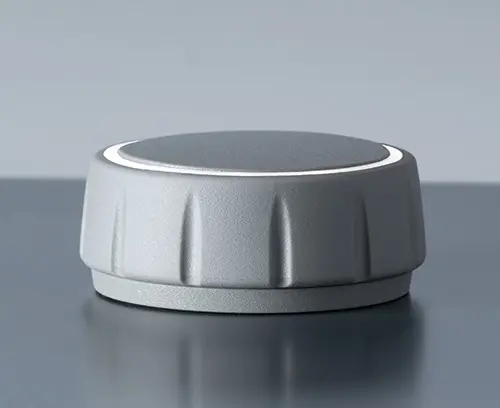

- On request, can also be used for all "CONTROL-KNOBS 36 without illumination". Here, the base provides additional space between the knob and the operating panel for an elegant floating appearance.

Supply 1 base

B7536208

Base 36
produkt został dodany do twojej listy

volcano
B7536209 Base 36

B7536209

Base 36 Suitable for all CONTROL-KNOBS 36. Additional machining of front panel/enclosure front is required (hole for potentiometer spindle and slot for anti-rotation device).
Use:
- Mandatory for "CONTROL-KNOBS 36, optional illumination" for installing the LED illumination.
- On request, can also be used for all "CONTROL-KNOBS 36 without illumination". Here, the base provides additional space between the knob and the operating panel for an elegant floating appearance.

Supply 1 base

B7536209

Base 36
produkt został dodany do twojej listy

nero
B7546001 LED illumination kit, 8 LEDs (RGB backlight)

B7546001

LED illumination kit, 8 LEDs (RGB backlight)

Board D=27 mm with 8 LEDs (RGB backlight), without controller, SMD technology, connecting cable 120 mm long, 4-pin socket at the end, incl. connector.

Recommended for:

STAR-KNOBS 33 / 41
- flush-fitting version: only in conjunction with the diamond knob
- surface-mounted version: only in conjunction with the diamond assembly kit

CONTROL-KNOBS 36 with optional illumination
- installation in the bases available as accessories

Supply 1 LED illumination kit (RGB backlight)

B7546001

LED illumination kit, 8 LEDs (RGB backlight)
produkt został dodany do twojej listy
B7546002 LED illumination kit, 12 LEDs (RGB backlight)

B7546002

LED illumination kit, 12 LEDs (RGB backlight)

Board D=37 mm with 12 LEDs (RGB backlight), without controller, SMD technology, connecting cable 120 mm long, 4-pin socket at the end, incl. connector.

Recommended for:

CONTROL-KNOBS 46 with optional illumination
- installation in the bases available as accessories

Supply 1 LED illumination kit (RGB backlight)

B7546002

LED illumination kit, 12 LEDs (RGB backlight)
produkt został dodany do twojej listy
B7546108 Cover 46

B7546108

Cover 46 Suitable for CONTROL-KNOBS 46. Simply push on.

Supply 1 cover

B7546108

Cover 46
produkt został dodany do twojej listy

volcano
B7546109 Cover 46

B7546109

Cover 46 Suitable for CONTROL-KNOBS 46. Simply push on.

Supply 1 cover

B7546109

Cover 46
produkt został dodany do twojej listy

nero
B7546208 Base 46

B7546208

Base 46 Suitable for all CONTROL-KNOBS 46. Additional machining of front panel/enclosure front is required (hole for potentiometer spindle and slot for anti-rotation device).
Use:
- Mandatory for "CONTROL-KNOBS 46, optional illumination" for installing the LED illumination.
- On request, can also be used for all "CONTROL-KNOBS 46 without illumination". Here, the base provides additional space between the knob and the operating panel for an elegant floating appearance.

Supply 1 base

B7546208

Base 46
produkt został dodany do twojej listy

volcano
B7546209 Base 46

B7546209

Base 46 Suitable for all CONTROL-KNOBS 46. Additional machining of front panel/enclosure front is required (hole for potentiometer spindle and slot for anti-rotation device).
Use:
- Mandatory for "CONTROL-KNOBS 46, optional illumination" for installing the LED illumination.
- On request, can also be used for all "CONTROL-KNOBS 46 without illumination". Here, the base provides additional space between the knob and the operating panel for an elegant floating appearance.

Supply 1 base

B7546209

Base 46
produkt został dodany do twojej listy

nero

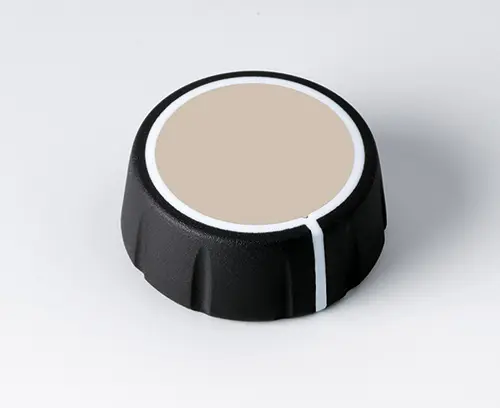

Opcje dostosowywania dla Control-Knobs

Czego potrzebujesz do spersonalizowania, swojego produktu? Dostarczamy obudowy i pokrętła wraz ze wszystkimi niezbędnymi wymaganymi modyfikacjami.
