Akcesoria do obudów
Railtec B

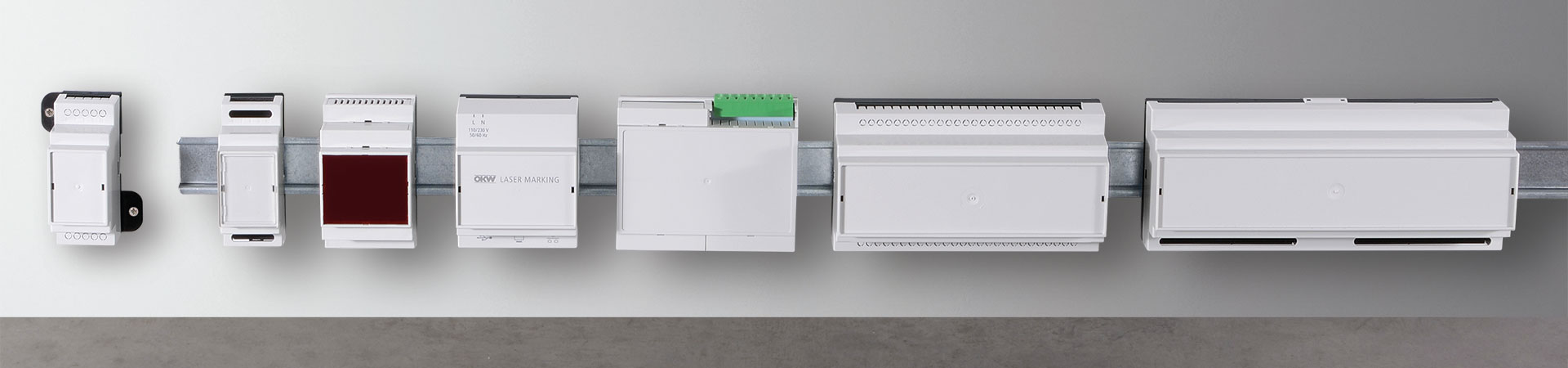

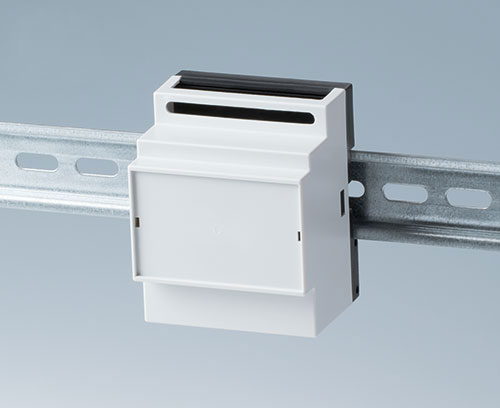

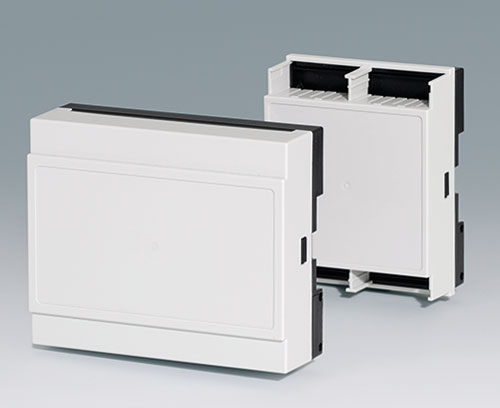

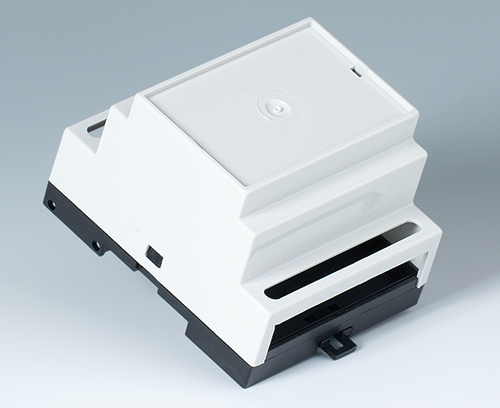

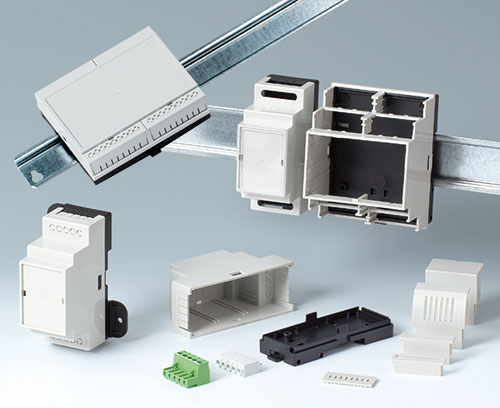

Wszechstronne obudowy na szynę DIN

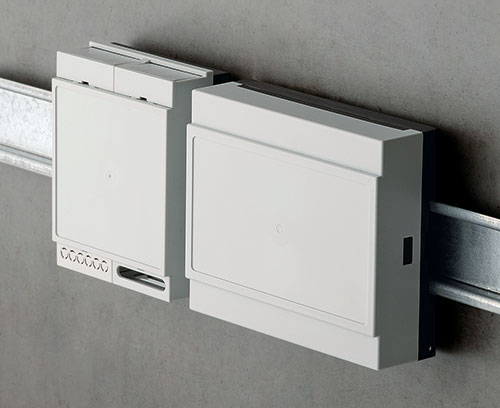

Nasza seria obudów RAILTEC B przewiduje szybki i prosty montaż do standardowej szyny DIN EN 60715 TH35.

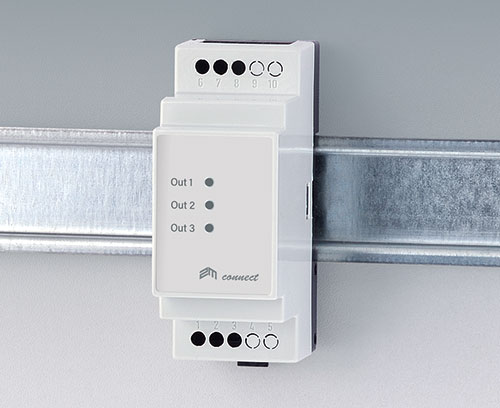

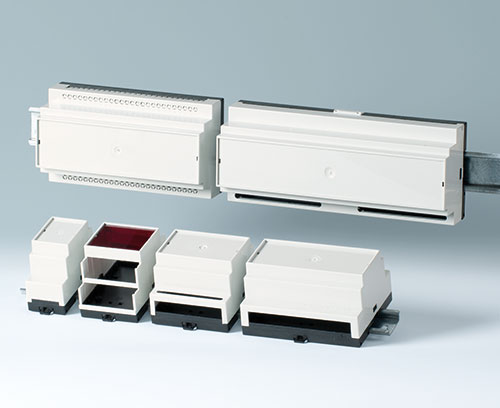

- sześć rozmiarów (2 do 12 modułów szerokości) zgodne z DIN 43880
cztery rozmiary (2, 4, 6 & 9 modułów szerokości) z niskim profilem, 2 wersje - chroniony przez VBG 4 i IEC 529/DIN VDE 0470-1
- ogniotrwały materiał (UL 94 V-0)

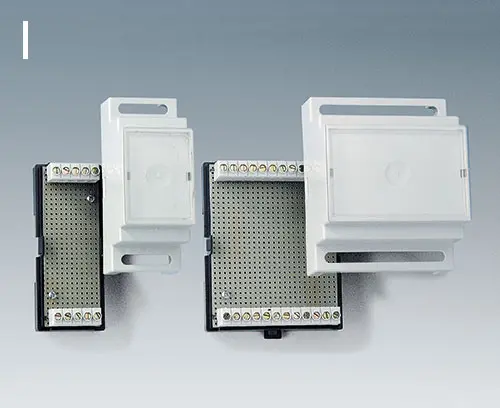

- wersja I: dla terminali PCB raster 5.0/5.08 mm

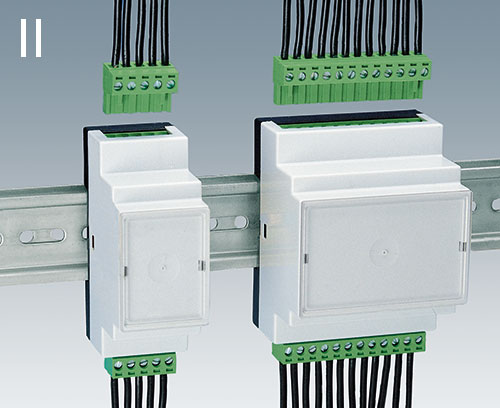

- wersja II: dla pinów w rastrze 5.0/5.08 mm

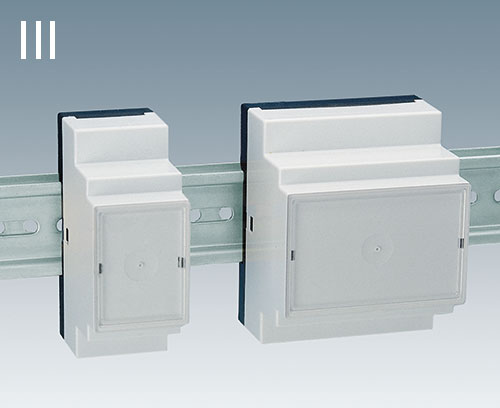

- wersja III: zamknięta obudowa do złącz zewnętrznych, D-SUB, itp.

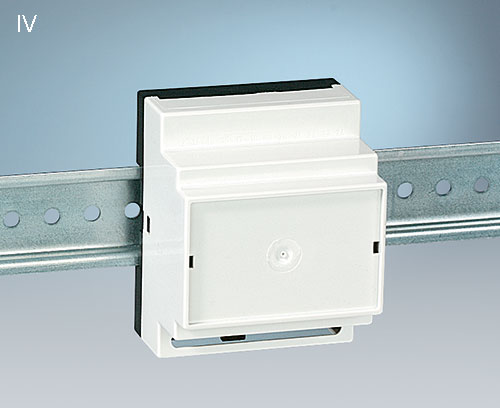

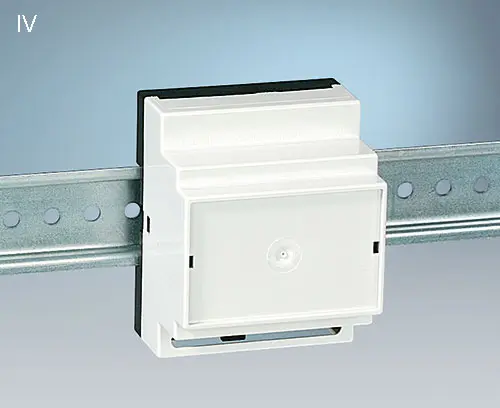

- wersja IV: dla kontaktów PCB raster 5.0/5.08 mm (1 rząd)

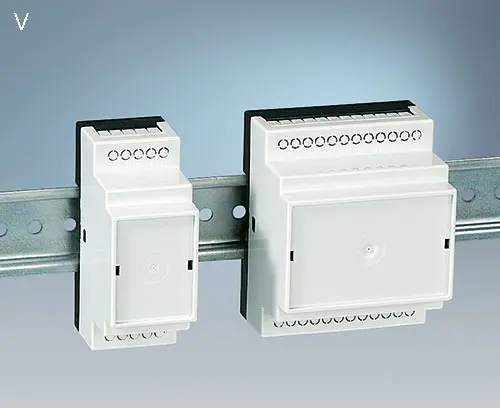

- wersja V: z perforacją wyłamywaną w rastrze 5.0 mm

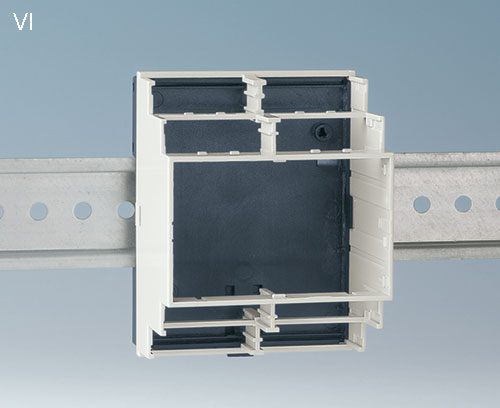

- wersja VI: obudowa otwarta do dopasowania rożnych kombinacji osłon kontaktów oraz płytek oddzielających: opcjonalnie 1 lub 2 poziomy podłączania

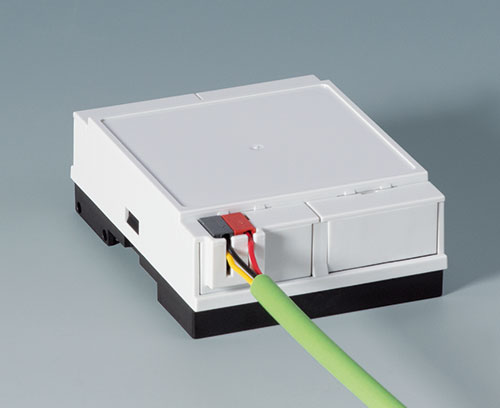

- pokrywa KNX do dopasowania 2 i 4 modułów serii IV i płaskich paneli górnych
- pasujące do szyn DIN EN 60715 TH35 lub bezpośredniego montażu na ścianie

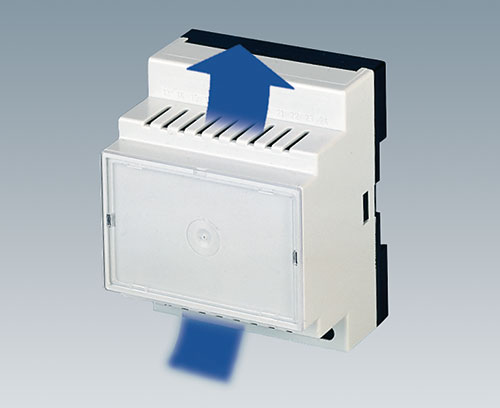

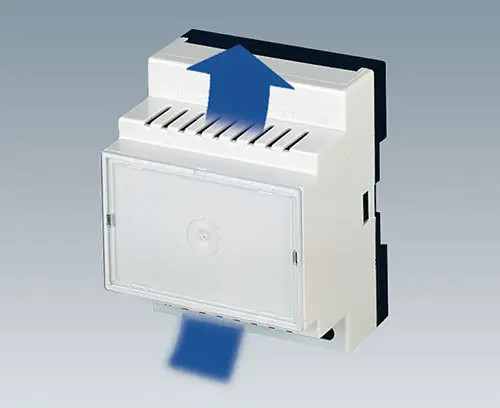

- z/bez otworów wentylacyjnych do odprowadzania ciepła
- elastyczny montaż: pozycjonowanie PCB we wszystkich 3 kierunkach; baza z kołkami mocującymi, część górna z prowadnicami

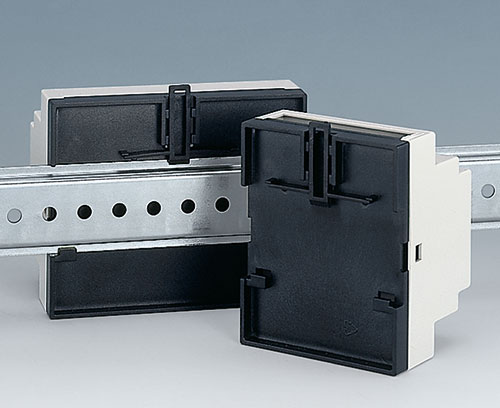

- klips na szynę DIN w bazie

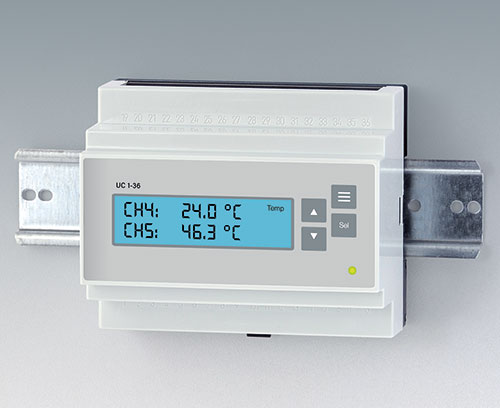

- transparentna pokrywka do ochrony wyświetlacza i elementów operacyjnych
- klasa szczelności IP 40

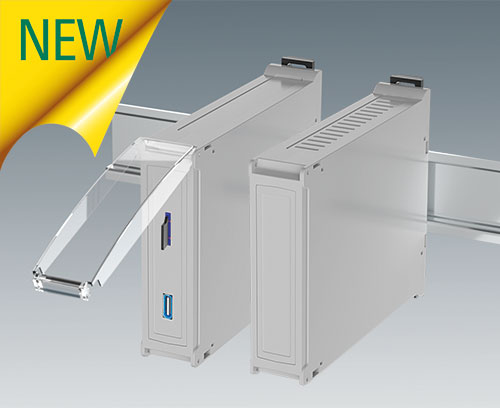

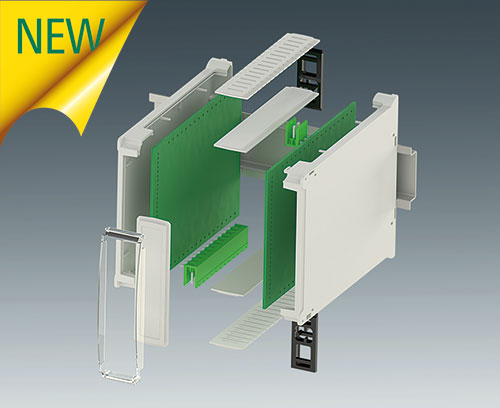

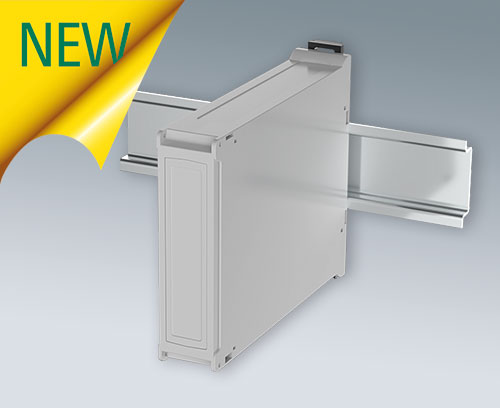

- NOWOŚĆ: RAILTEC BP, M22 – Wersja panelowa z wtykowymi panelami bocznymi i panelem przednim. Prosty i szybki montaż oraz szybki montaż na szynach DIN EN 60715 TH35. Opcjonalnie zawiasowa przezroczysta pokrywa (akcesoria).
Learn more!
Read our blog posts on railtec b View blog posts >>
Obszary zastosowań

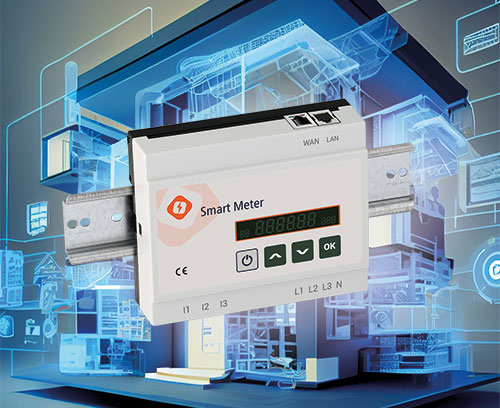

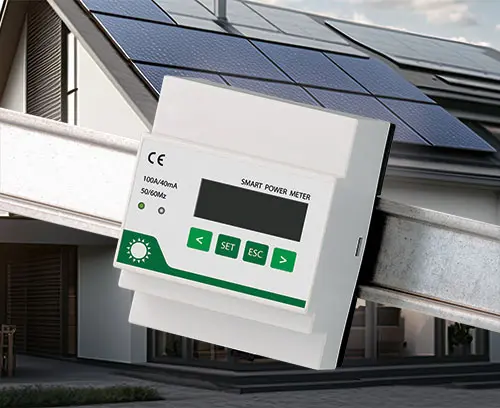

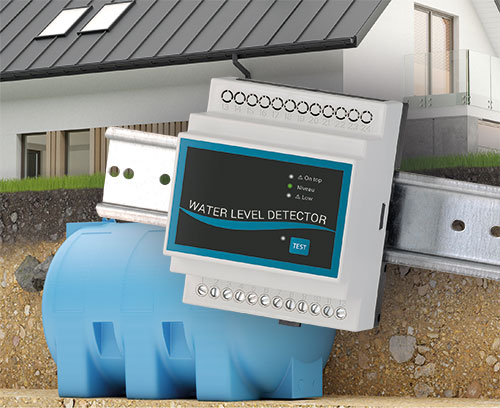

Uniwersalne zastosowania, odpowiadające przepisom przemysłu maszynowego i samochodowego. Smart Factory / Industry 4.0. Wyposażenie techniczne automatyki budynkowej i SMART-HOME. Specjalnie dla urządzeń sterujących np. oświetleniowych.
Wybierz poniżej wersję / rozmiar lub przejrzyj pełną listę produktów.
A0305031
Supply 1 self-tapping screw
A0305031
Self-tapping screws 2.5 x 6 mm (PZ1)
B6522801
Minimum order quantity: 10 pieces or multiples
Supply in packaging units of 10 pieces
B6522801

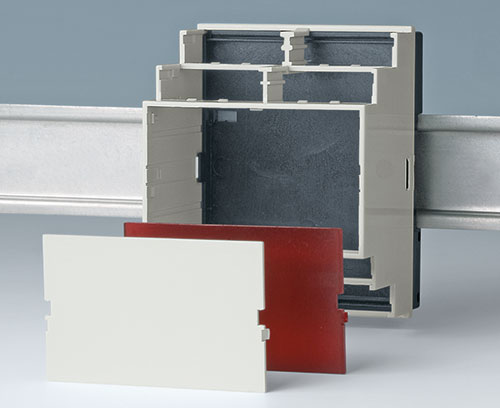

Front panellight grey RAL 7035
B6522811
Minimum order quantity: 10 pieces or multiples
Supply in packaging units of 10 pieces
B6522811
Side panel closedlight grey RAL 7035
B6522821
Minimum order quantity: 10 pieces or multiples
Supply in packaging units of 10 pieces
B6522821
Side panel with ventilation slotslight grey RAL 7035
B6600111
Supply 1 piece
B6600111

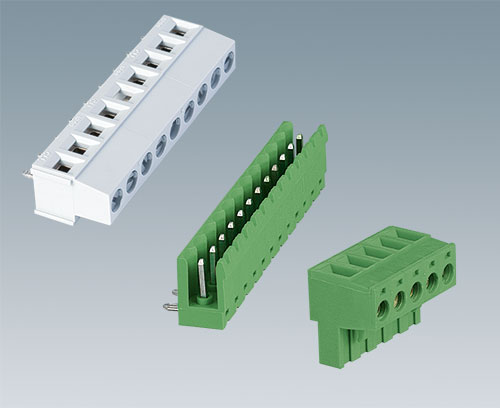

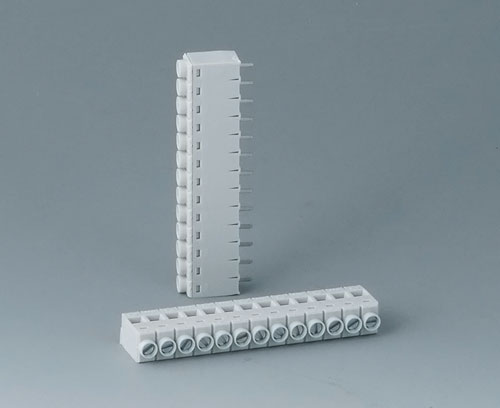

Terminal block, block 5.0light grey
B6600222
Supply 1 piece
B6600222
Plug header, block 5.08
B6600334
Supply 2 pieces as kit
B6600334

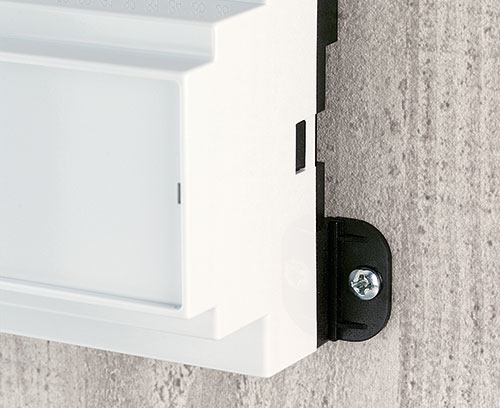

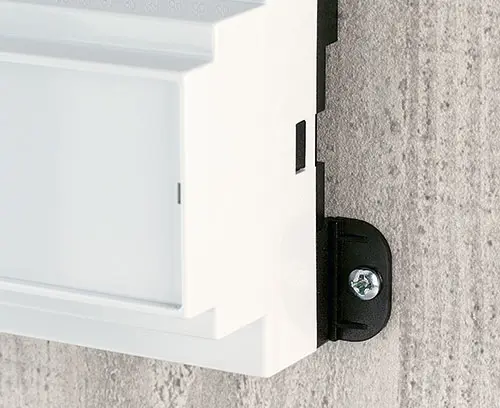

Wall suspension elementsblack
B6601100
Supply 1 lid
B6601100
Lid, 2 modulestransparent
B6601111
Supply 1 piece
B6601111
Terminal block, block 5.0
B6601180
Supply 1 front panel
B6601180

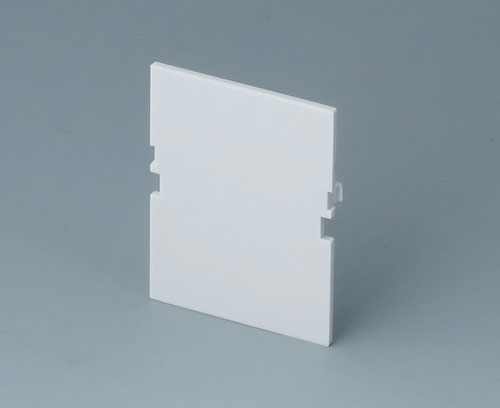

Front panel, 2 modules, Vers. VIlight grey
32x42mm
B6601222
Supply 1 piece
B6601222
Plug header, block 5.08
B6601223
Supply 1 piece
B6601223
Plug header, block 5.08

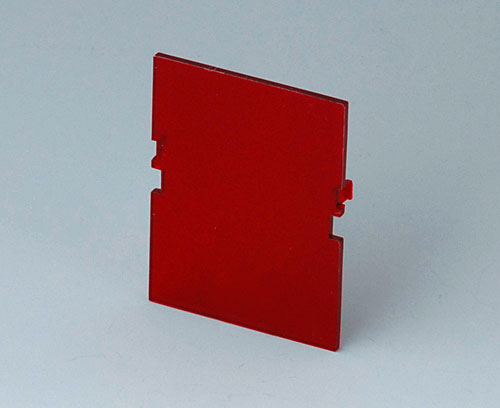

B6601480
Supply 1 front panel
B6601480
Front panel, 2 modules, Vers. VIred transparent
32x42mm

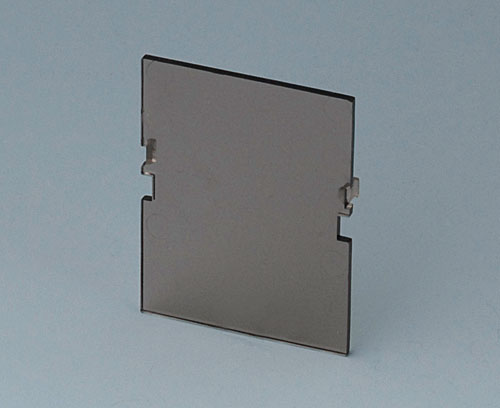

B6601580
Supply 1 front panel
B6601580
Front panel, 2 modules, Vers. VIsmoked glass
32x42mm
B6602100
Supply 1 lid
B6602100
Lid, 3 modulestransparent
B6602180
Supply 1 front panel
B6602180

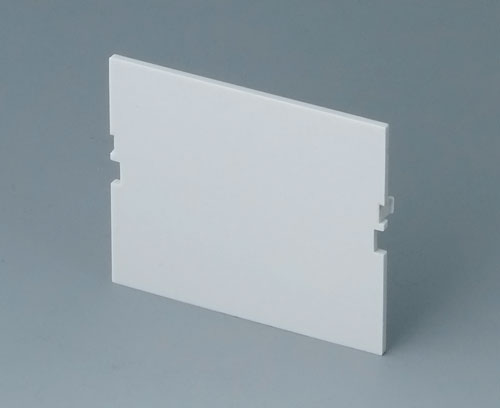

Front panel, 3 modules, Vers. VIlight grey
49x42mm
B6602222
Supply 1 piece
B6602222
Plug header, block 5.08
B6602223
Supply 1 piece
B6602223
Plug header, block 5.08
B6602480
Supply 1 front panel
B6602480
Front panel, 3 modules, Vers. VIred transparent
49x42mm

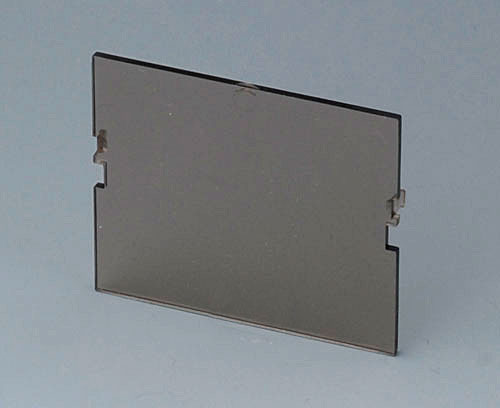

B6602580
Supply 1 front panel
B6602580
Front panel, 3 modules, Vers. VIsmoked glass
42x49mm
B6603100
Supply 1 lid
B6603100
Lid, 4 modulestransparent
B6603111
Supply 1 piece
B6603111
Terminal block, block 5.0
B6603180
Supply 1 front panel
B6603180
Front panel, 4 modules, Vers. VIlight grey
67x42mm
B6603222
Supply 1 piece
B6603222
Plug header, block 5.08
B6603223
Supply 1 piece
B6603223
Plug header, block 5.08
B6603480
Supply 1 front panel
B6603480
Front panel, 4 modules, Vers. VIred transparent
67x42mm
B6603580
Supply 1 front panel
B6603580
Front panel, 4 modules, Vers. VIsmoked glass
67x42mm
B6604100
Supply 1 lid
B6604100
Lid, 6 modulestransparent
B6604111
Supply 1 piece
B6604111
Terminal block, block 5.0
B6604180
Supply 1 front panel
B6604180
Front panel, 6 modules, Vers. VIlight grey
102x42mm
B6604222
Supply 1 piece
B6604222
Plug header, block 5.08
B6604223
Supply 1 piece
B6604223
Plug header, block 5.08

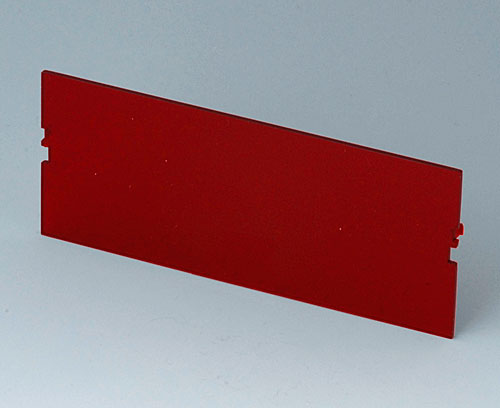

B6604480
Supply 1 front panel
B6604480
Front panel, 6 modules, Vers. VIred transparent
102x42mm
B6604580
Supply 1 front panel
B6604580
Front panel, 6 modules, Vers. VIsmoked glass
102x42mm
B6605100
Supply 1 lid
B6605100

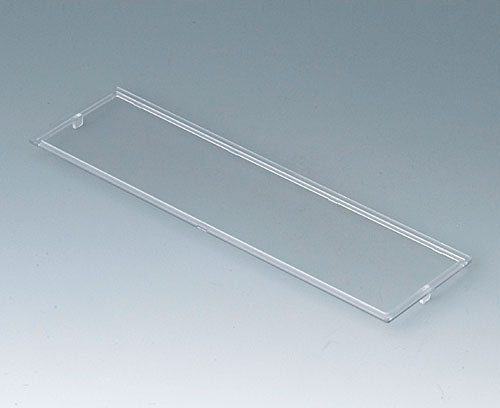

Lid, 9 modulestransparent
B6605111
Supply 1 piece
B6605111
Terminal block, block 5.0
B6605180
Supply 1 front panel
B6605180

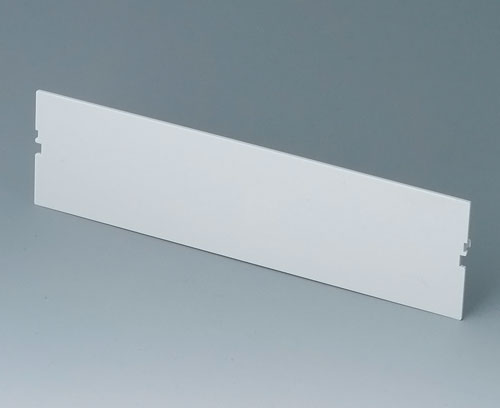

Front panel, 9 modules, Vers. VIlight grey
155x42mm
B6605222
Supply 1 piece
B6605222
Plug header, block 5.08
B6605223
Supply 1 piece
B6605223
Plug header, block 5.08
B6605480
Supply 1 front panel
B6605480
Front panel, 9 modules, Vers. VIred transparent
155x42mm

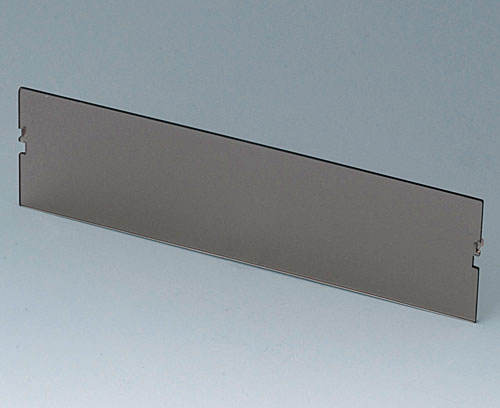

B6605580
Supply 1 front panel
B6605580
Front panel, 9 modules, Vers. VIsmoked glass
155x42mm
B6606100
Supply 1 lid
B6606100
Lid, 12 modulestransparent
B6606111
Supply 1 piece
B6606111
Terminal block, block 5.0
B6606180
Supply 1 front panel
B6606180
Front panel, 12 modules, Vers. VIlight grey
206x42mm
B6606222
Supply 1 piece
B6606222
Plug header, block 5.08
B6606223
Supply 1 piece
B6606223
Plug header, block 5.08
B6606480
Supply 1 front panel
B6606480

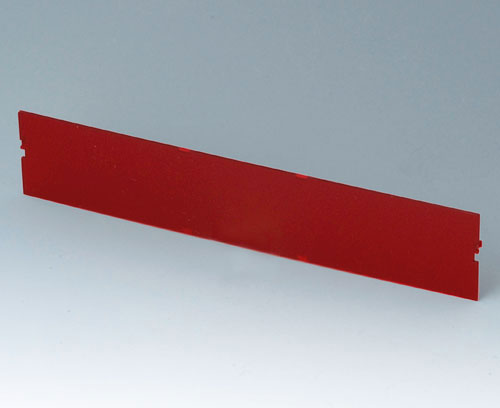

Front panel, 12 modules, Vers. VIred transparent
206x42mm

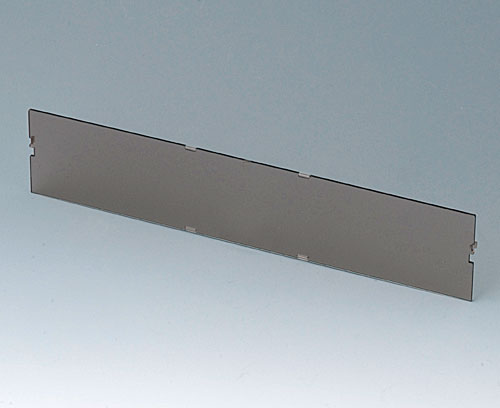

B6606580
Supply 1 front panel
B6606580
Front panel, 12 modules, Vers. VIsmoked glass
206x42mm
B6607111
Supply 1 piece
B6607111
Terminal block, block 5.0
B6607140
Version Closed
Supply 1 piece
B6607140
Terminal guards, flatlight grey
B6607141
Version With ventilation slots
Supply 1 piece
B6607141
Terminal guards, flatlight grey
B6607142
Version For terminal block, block 5.0, 6-poles
Supply 1 piece
B6607142
Terminal guards, flatlight grey
B6607143
Version Perforated, for block 5.0
Supply 1 piece
B6607143
Terminal guards, flatlight grey
B6607145
Version For KNX connector
Supply 1 piece
B6607145
KNX Cover, flatlight grey
B6607160
Version Closed
Supply 1 piece
B6607160
Terminal guards, highlight grey
B6607161
Version With ventilation slots
Supply 1 piece
B6607161
Terminal guards, highlight grey
B6607162
Version Convex, closed
Supply 1 piece
B6607162
Terminal guards, highlight grey
B6607163
Version Convex, with ventilation slots
Supply 1 piece
B6607163
Terminal guards, highlight grey

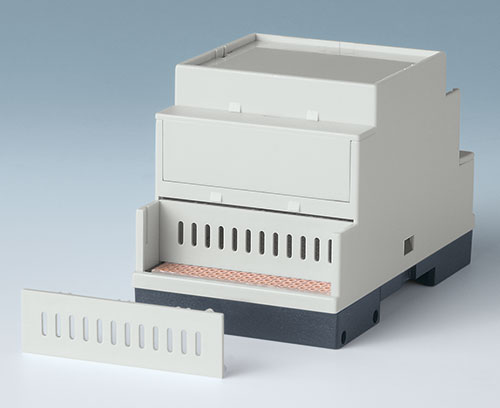

B6607191
Version With ventilation slots
Supply 1 piece
B6607191
Partition platelight grey
B6608111
Supply 1 piece
B6608111
Terminal block, block 5.0

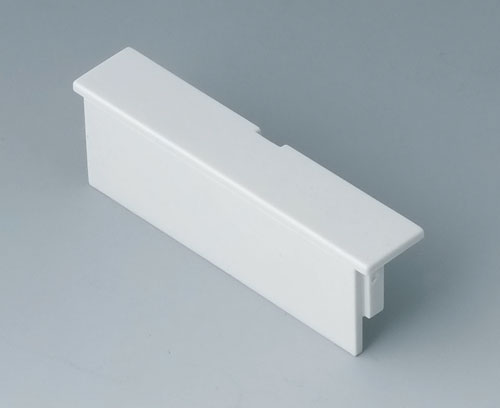

B6608140
Version Closed
Supply 1 piece
B6608140
Terminal guards, flatlight grey
B6608141
Version With ventilation slots
Supply 1 piece
B6608141
Terminal guards, flatlight grey

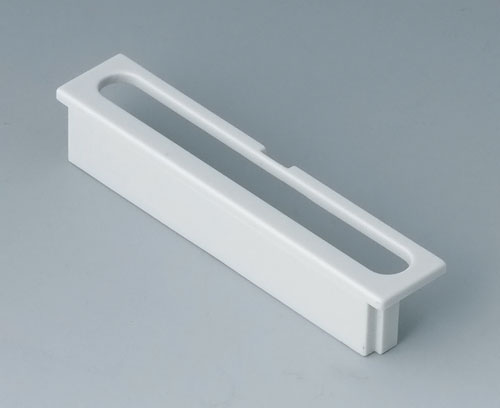

B6608142
Version For terminal block, block 5.0, 9-poles
Supply 1 piece
B6608142
Terminal guards, flatlight grey
B6608143
Version Perforated, for block 5.0
Supply 1 piece
B6608143
Terminal guards, flatlight grey

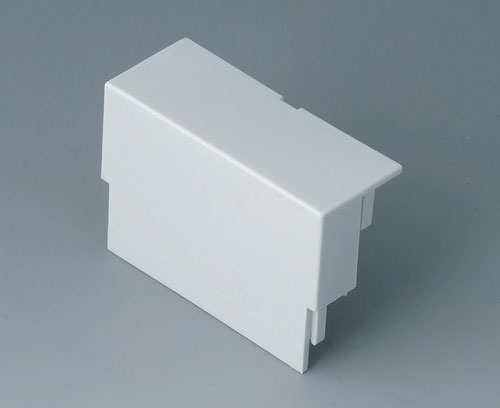

B6608160
Version Closed
Supply 1 piece
B6608160
Terminal guards, highlight grey
B6608161
Version With ventilation slots
Supply 1 piece
B6608161
Terminal guards, highlight grey
B6608162

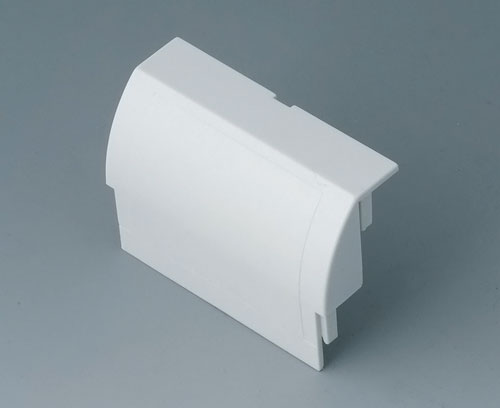

Version Convex, closed
Supply 1 piece
B6608162
Terminal guards, highlight grey
B6608163

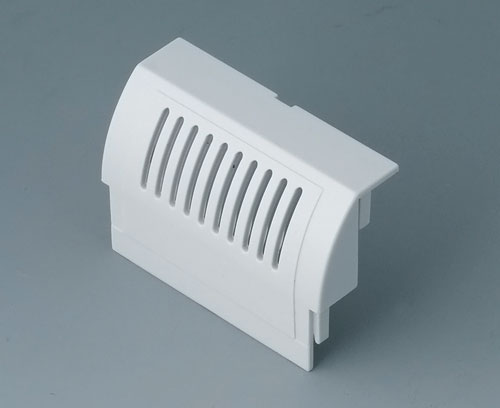

Version Convex, with ventilation slots
Supply 1 piece
B6608163
Terminal guards, highlight grey

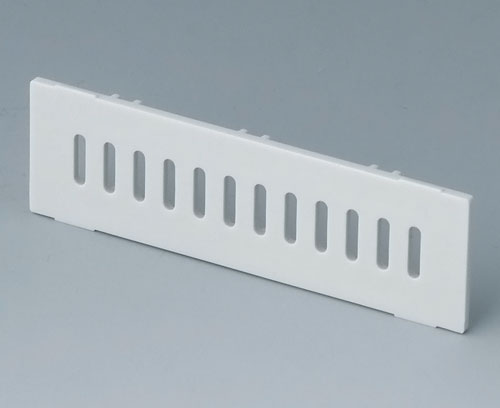

B6608191
Version With ventilation slots
Supply 1 piece
B6608191
Partition platelight grey
B6608222
Supply 1 piece
B6608222
Plug header, block 5.08
B6608223
Supply 1 piece
B6608223
Plug header, block 5.08
B6622101
Minimum order quantity: 10 pieces or multiples
Supply in packaging units of 10 pieces
B6622101

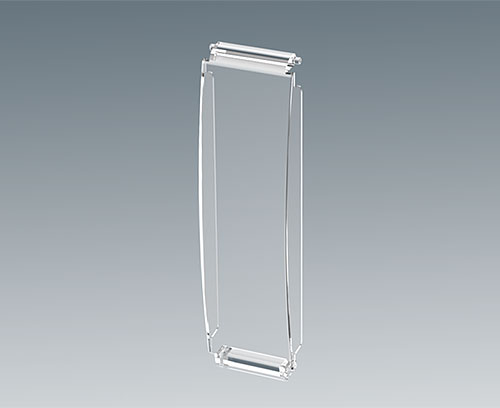

Hinged coverOpcje dostosowywania dla Railtec B
Czego potrzebujesz do spersonalizowania, swojego produktu? Dostarczamy obudowy i pokrętła wraz ze wszystkimi niezbędnymi wymaganymi modyfikacjami.
