Accessori per contenitori
B6504112

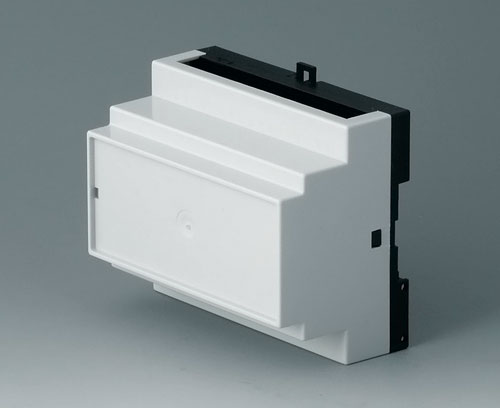

RAILTEC B, 6 modules, Vers. II
Case corresponds to DIN 43880,size 1. Simple and quick assembly by locking onto DIN-rails EN 60715 TH35. Base part with fixing towers. Top part without ventilation slots. Vertical and horizontal guides for additional PCBs.
VersionFor plug header (2 x 18-poles) blocks 5.0 / 5.08
Supply1 base part with locking clip, 1 top part
Create la vostra scheda dati PDF per B6504112
Selezionate le informazioni prodotto per la vostra scheda dati.
Accessory "wall/holder"
B6600334
Supply 2 pieces as kit
B6600334
Wall suspension elementsblack
Accessory "terminals"
B6604222
Supply 1 piece
B6604222

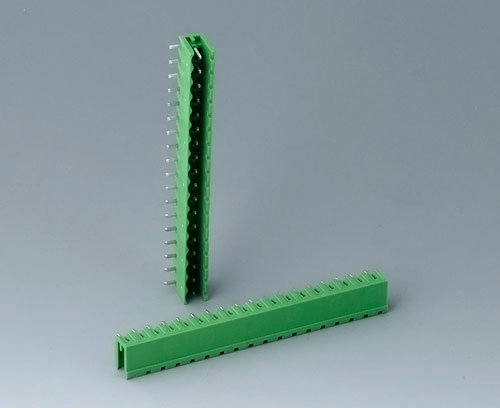

Plug header, block 5.08
B6604223
Supply 1 piece
B6604223
Plug header, block 5.08Accessory "screws"
A0305031
Supply 1 self-tapping screw
A0305031
Self-tapping screws 2.5 x 6 mm (PZ1)Accessory
B6604100
Supply 1 lid
B6604100
Lid, 6 modulestransparent
Top part
Bottom part
Bottom part black,
Locking clip black
Drawings (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- PDF-File (without registration) 336 KB
- AutoCAD DWG-File 822 KB
- AutoCAD DXF-File 3.197 KB
- Vista 3D in PDF (ruotare prodotto di 360°, nascondere/mostrare componenti e accessori ecc.) 466 KB
3D-Models (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- 00010381.x_t 5.046 KB
- 00010381.STEP 12.591 KB
- 00010381.SAT 10.041 KB
Miscellaneous information
- Max. size of PCB in mm 568 KB
(OKW product)
Servizio di customizzazione : Possiamo modificare i nostri contenitori per soddisfare le vostre specifiche esigenze. Saranno consegnati completamente finiti e pronti all’uso. Dovrete solamente installare la vostra elettronica al loro interno. Visualizza le opzioni di customizzazione B6504112 e non dimenticare di chiedere la quotazione!
