Protezione CEM
Protezione CEM: Rivestimento in alluminio CEM

Protezione CEM

Sicurezza e affidabilità grazie a CEM in base alle applicazioni

OKW Gehäusesysteme è il partner competente al vostro fianco nel quadro di soluzioni CEM per la protezione dei vostri sistemi elettronici da interferenze esterne ed emissioni spurie proprie elevate.

Rivestimento in alluminio CEM

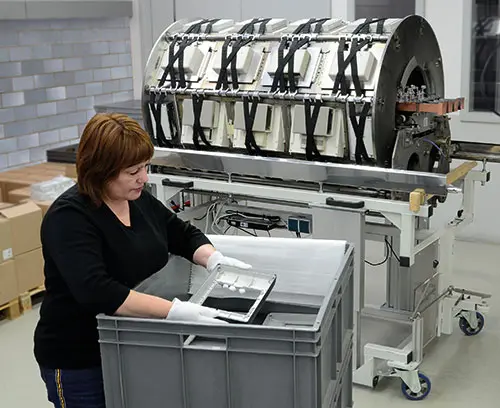

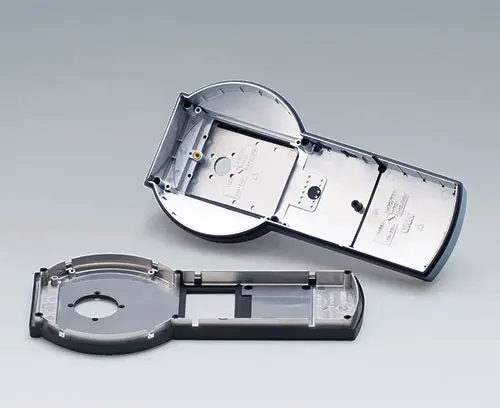

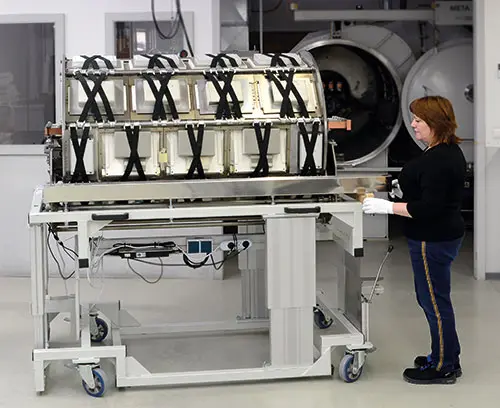

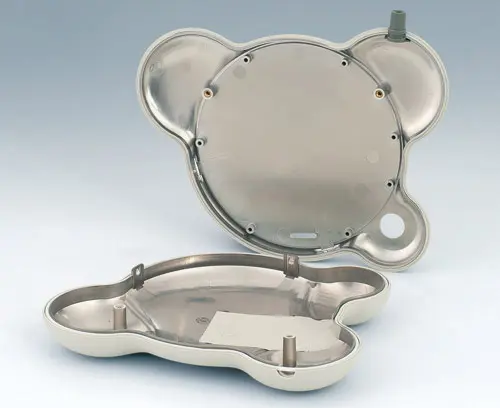

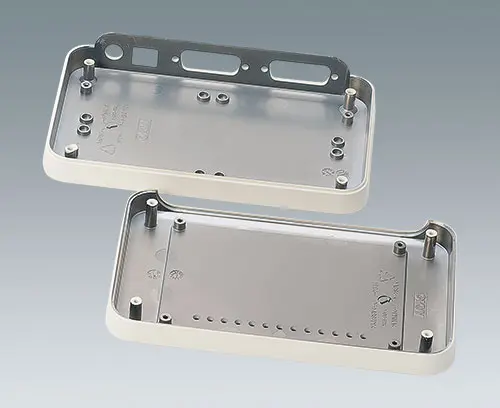

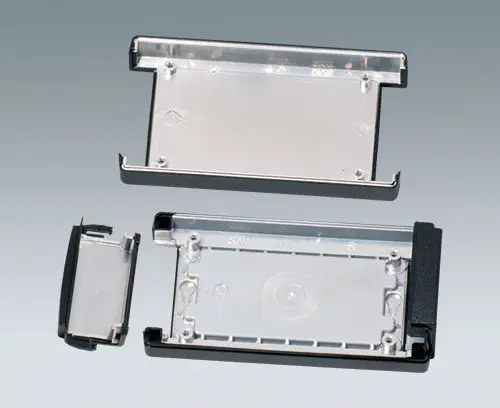

Grazie all'investimento in un nostro impianto di vaporizzazione possiamo offrirvi davvero tutto "da un solo fornitore". Per schermare i componenti in plastica, che di per sé non offrono protezione dalle radiazioni elettromagnetiche, rivestiamo di alluminio l'interno dei nostri contenitori.

Rivestimento in alluminio

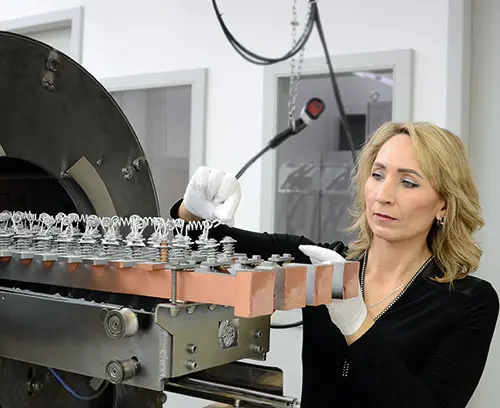

Il rivestimento viene eseguito in condizioni di alto vuoto. L'alluminio con un grado di purezza del 99,99 % viene vaporizzato in breve tempo e si deposita sulla superficie plastica. Lo spessore dello strato è di ca. 2,5 µm. Il rivestimento in alluminio si caratterizza per la buona aderenza. Altri spessori dello strato per migliorare l'effetto schermante su richiesta.

Certificazione secondo UL 746C / OKW ALVACOAT®*

Per i seguenti materiali nei colori OKW standard è disponibile una certificazione secondo UL 746C:
  • Cycolac S157
  • Rotec ABS 1001 FR/E
  • Rotec ABS 3001
  • Terluran GP-22
  • Novodur P2H-AT
  • Lexan 141R(f2)
  • Durethan BKV15H2.0+
  • Luran KR2867 CWU
  • Romiloy ASA/PC 8170
Informazioni aggiornate sono disponibili nella "Online Certifications Directory" al sito www.ul.com con il numero di file UL File Number E257055.
Per il download del certificato si veda menu Informazioni > Download.

**ALVACOAT® è un marchio registrato di OKW Gehäusesysteme GmbH e contrassegna la proceduta impiegata da OKW per il rivestimento di componenti in plastica con materiali standard certificati secondo UL 746C.


Tema
CEM e contenitori in plastica

Il materiale non conduttivo impiegato nei contenitori in plastica, come per es. ABS, PC e PA, ha dei vantaggi in termini di protezione dal contatto e contro la tensione rispetto a versioni in metallo. Si comporta infatti come un isolante.

Nel caso di apparecchi che provocano interferenze elettromagnetiche o il cui esercizio viene pregiudicato da tali interferenze, invece, i contenitori in plastica offrono una protezione solo ridotta in mancanza di ulteriori misure speciali.

Per il rispetto delle norme e dei regolamenti europei vigenti sono necessarie svariate misure. Per ragioni economiche consigliamo di seguire la seguente procedura:

  • Strutturare l'intero sistema elettrico/elettronico, incl. il layout della scheda, in modo da rispondere ai requisiti CEM. Ciò comprende anche la riduzione delle interferenze legate alla linea e l'eliminazione dell'irradiazione del cavo.
  • Schermatura parziale dei componenti sensibili o dell'emettitore di radiazioni.
  • Riduzione delle radiazioni spurie che penetrano attraverso le aperture.
  • Miglioramento dell'effetto schermante del contenitore.

Altre misure CEM

Dato che quasi tutti i contenitori sono dotati di aperture e collegamenti cavi che riducono l'effetto schermante si devono tenere presenti i seguenti punti:

  • Pressacavi
    Per il mantenimento del grado di protezione e la riduzione dell'irradiazione del cavo sono necessari pressacavo adeguati.
  • Miglioramento dei contatti

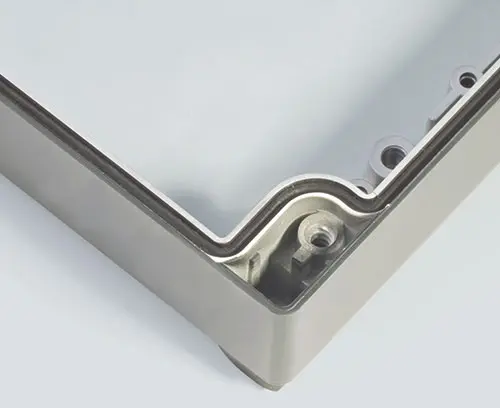

    Per i nostri contenitori in plastica rivestiti offriamo (in base al tipo) guarnizioni conduttive verso i contatti con particelle di rame placcate argento.

Attenzione: l'impiego di accessori di terzi può influire per es. sul grado di protezione e provocare corrosione. Consigliamo quindi di concordare esattamente con il fornitore l'impiego di tali accessori.

Rivestimento con altri materiali plastica su richiesta.

  • Galleria fotografica
  • Video

Prodotti CEM

Oltre al rivestimento in alluminio dei contenitori forniamo su richiesta guarnizioni conduttive con ø 1,5 mm – 3 mm e dimensioni individuali.

Contattateci.
