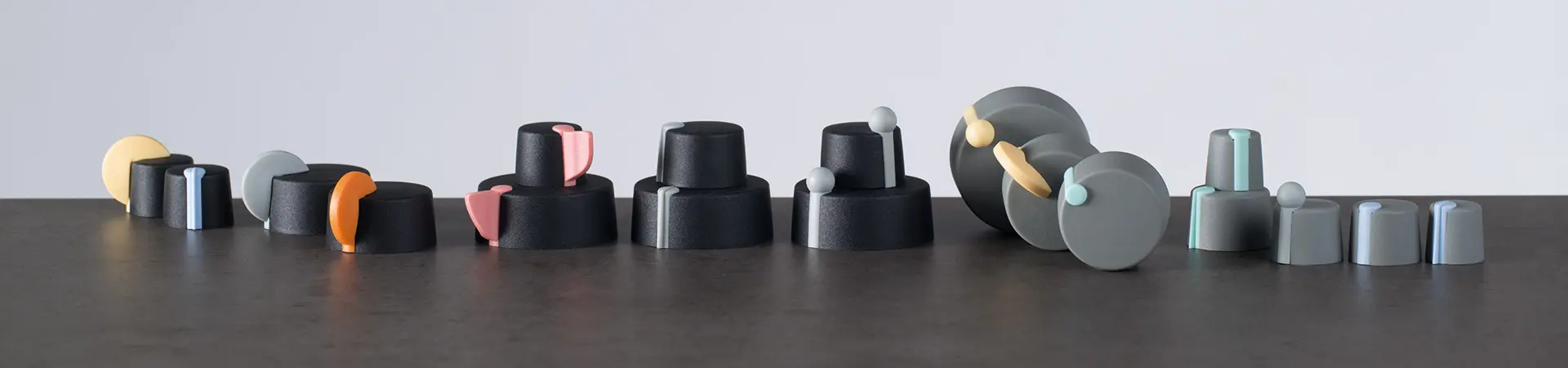

Top-Knobs
Manopole dal design unico
Le nostre TOP-KNOBS si caratterizzano per un design unico nel suo genere e sono quindi la soluzione ideale per tutti gli utilizzatori che vogliono qualcosa di speciale. Le marcature abbinate definiscono la funzione della manopola conferendo al vostro apparecchio un aspetto piacevole e moderno.
- Design della manopola di alto livello estetico

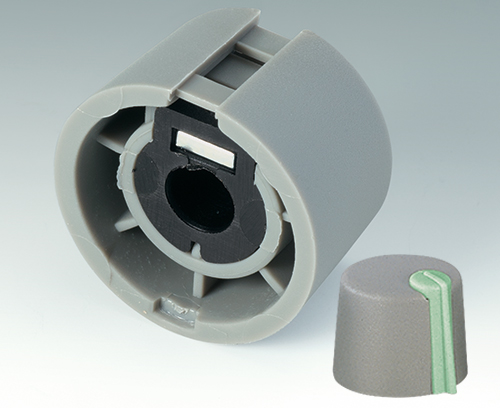

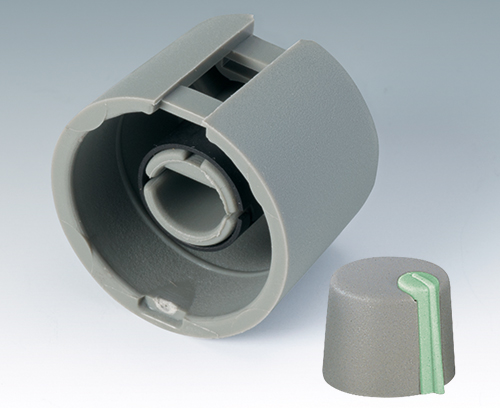

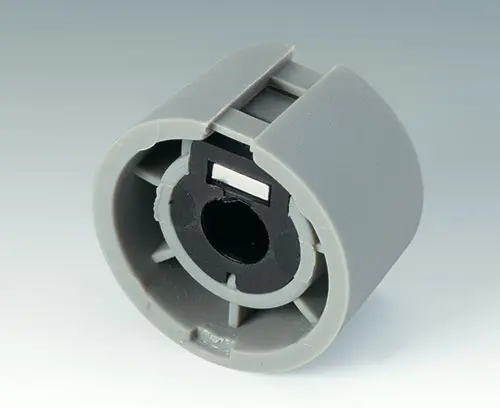

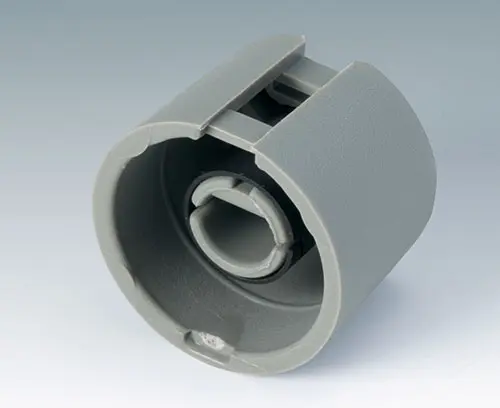

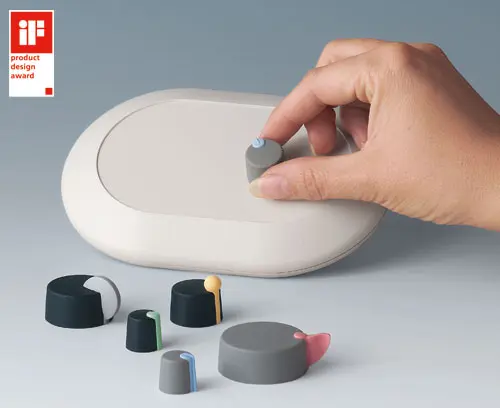

*** iF product design award *** - Fissaggio laterale con viti su estremità arrotondate dell'albero secondo DIN 41591 o per l'inserimento su assi con estremità dell'albero appiattite ø 6/4,6 mm (l'estremità appiattita dell'asse è rivolta all'apertura per l'inserimento delle marcature)

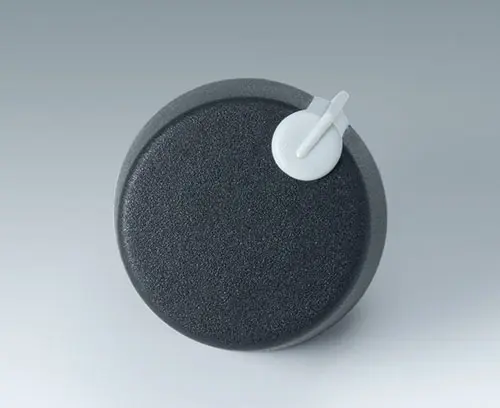

- Marcature personalizzate e funzionali, per es. per una scalatura di precisione, si inseriscono in tutta sicurezza nella manopola e coprono il fissaggio laterale con viti
- La tecnica di fissaggio esclude ogni contatto con parti sotto tensione
- Per l'impiego con potenziometri rotanti, la sede dell'asse è arretrata, in modo che anche i dadi esterni abbiano spazio e le manopole si inseriscano a filo con la placca frontale

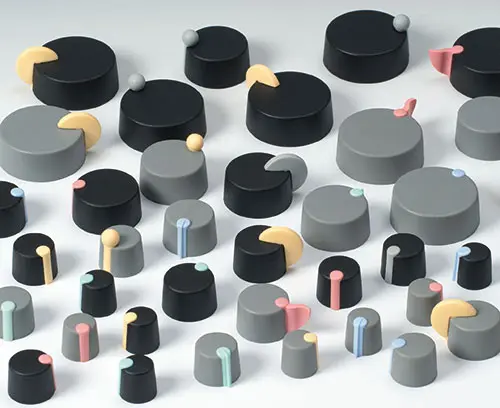

- Abbinamenti cromatici moderni in tonalità pastello
| Dimensioni manopole | Fori asse |
|---|---|
| ø 16 mm | 4 mm, 6 mm, 6/4,6 mm |
| ø 20, 24, 31, 40 mm | 4 mm, 6 mm, 1/4", 6/4,6 mm |
COMMENTI DEL DESIGNER

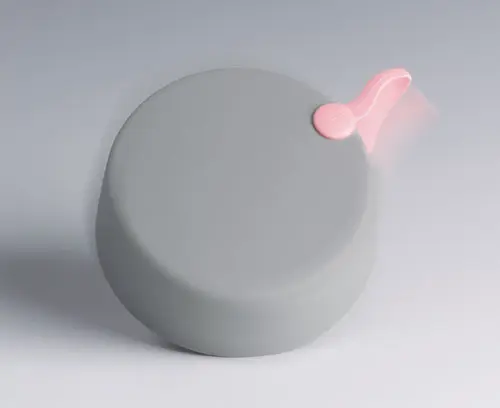

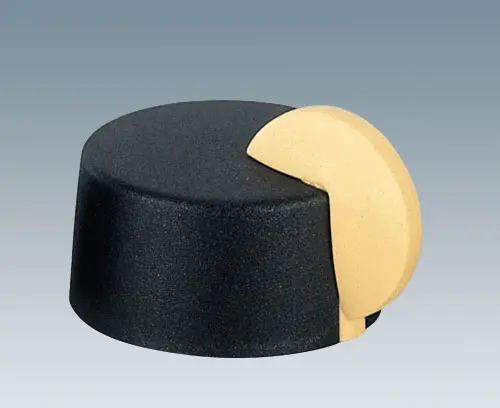

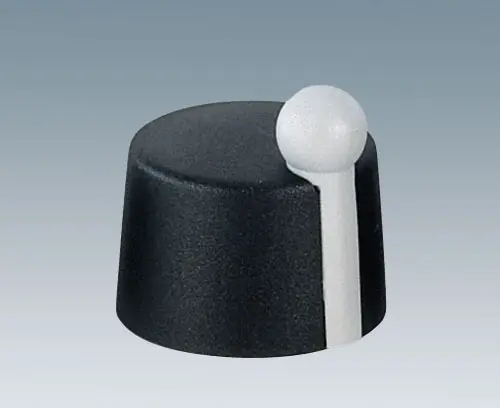

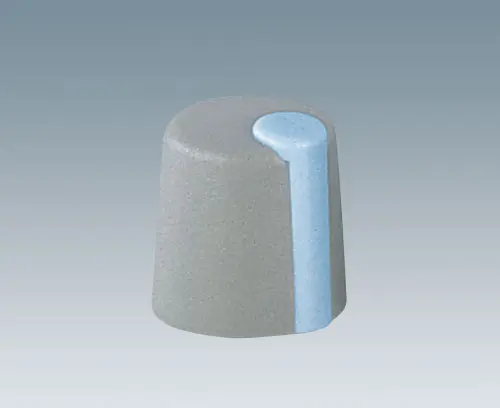

"Il gioco di forme e colori realizzato con le TOP-KNOBS è il risultato di un idea di design straordinaria: gli elementi colorati nelle varianti di design Wing, Scala, Disc, Globe e Pin nascondono la vite laterale nel corpo della manopola che fissa quest'ultima sull'asse. Oltre a un alto valore estetico, igienico e di riconoscibilità si raggiunge anche un grado maggiore di sicurezza elettrica. Queste possibilità di personalizzazione sono molto richieste, come dimostrano le numerose applicazioni per cui vengono impiegate con grande successo queste manopole. Quando vi decidete a farvi notare?"
Martin Nußberger, polyform Industrie Design
Application Fields
Per potenziometri rotanti con estremità arrotondate dell'albero secondo DIN 41591 o estremità appiattite ø 6/4,6 mm.
Metrologia e tecnica di regolazione, tecnica medicale e di laboratorio, wellness, health care, tecnica di riscaldamento e di condizionamento dell'aria, comunicazione, edifici, ecc.
Scegliete la versione e la misura o le misure desiderate oppure cliccate sul pulsante “Seleziona tutti i prodotti” alla fine della lista dei prodotti.
A6207009
For fixing the potentiometers at front panels.
Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.
Supply 1 round nut
A6207009
Round nut M7 x 0.75
A6210009
For fixing the potentiometers at front panels.
Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.
Supply 1 round nut
A6210009
Round nut M10 x 0.75
A6295009
Suitable for
- round and wing knobs ø 10 - 16 with nut cover,
- round knobs ø 20 - 50 without nut cover,
- spindle-shaped knobs ø 16 - 40 with nut cover,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 and
- Control-Knobs ø 36 & 46.
Supply 1 round nut
A6295009
Round nut 3/8"-32GOpzioni prodotto per Top-Knobs
Che caratteristiche deve avere il vostro prodotto personalizzato? Su richiesta vi forniamo i contenitori e manopole pronti per il montaggio e con tutte le modifiche e le caratteristiche specifiche.
