Smart-Terminal

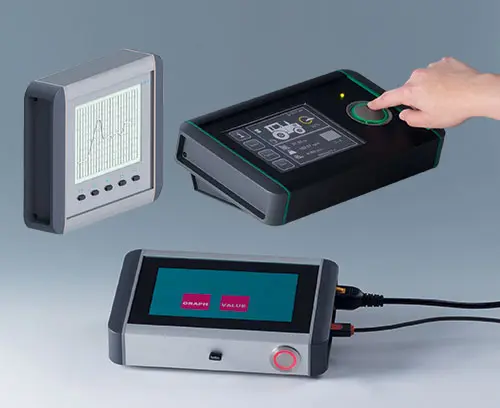

Contenitore in profilato di alluminio per centri di controllo di alto livello

Il nuovo contenitore SMART-TERMINAL in profilato di allumino anodizzato opaco è resistente ed elegante. L'estetica accattivante, l'ampio spazio per l'inserimento di componenti di grandi dimensioni, i numerosi vantaggi tecnici, la possibilità di personalizzare su richiesta le lunghezze dei profilati di alluminio e le opzioni di strutturazione creative assegnano allo SMART-TERMINAL il primato incontestato tra i contenitori di display per "forti sollecitazioni".

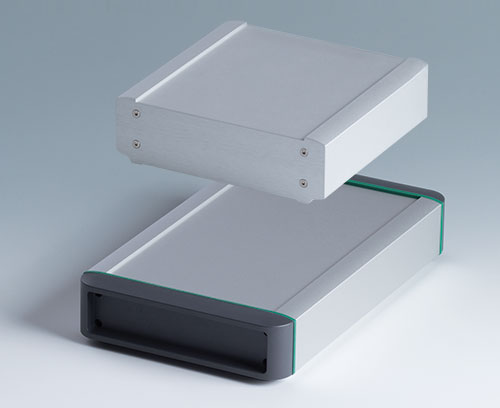

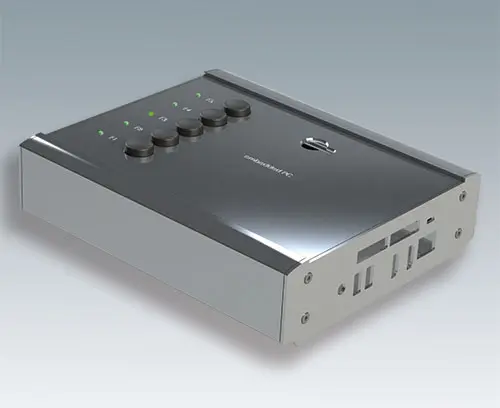

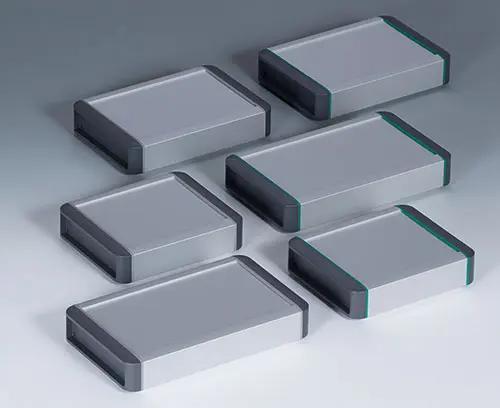

  • 3 contenitori di base con lunghezze di profilato di 160 mm, 200 mm e 240 mm (lunghezza totale con coperture + 42 mm o con semplici placche in alluminio laterali + 4 mm), larghezza di 170 mm, altezza di 50 mm

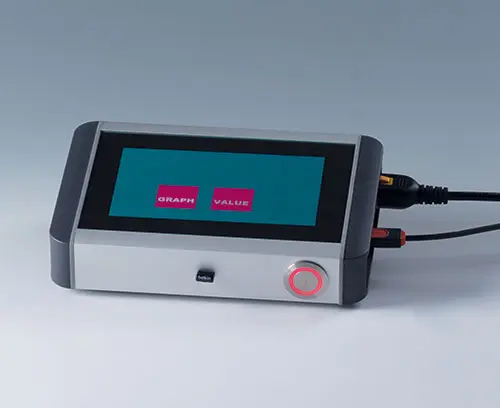

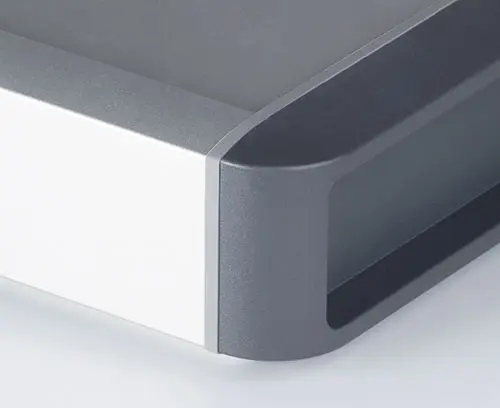

  • Coperture color lava (simile ad antracite) in materiale plastico ASA+PC-FR di alta qualità
  • Guarnizioni di design in materiale TPV color grigio cenere o verde

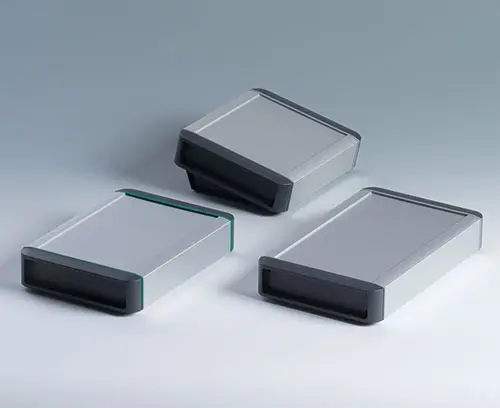

  • Uso versatile come contenitore da scrivania, per applicazioni desk o a muro
  • Superficie di comando incavata per il montaggio e la protezione di display, tastiere a membrana ed elementi di comando
    (SMART-TERMINAL 160: 5,7"/14 cm; SMART-TERMINAL 200 e 240: 7"/17,8 cm)
  • Guide orizzontali per circuiti stampati e canaline avvitabili all'interno del contenitore

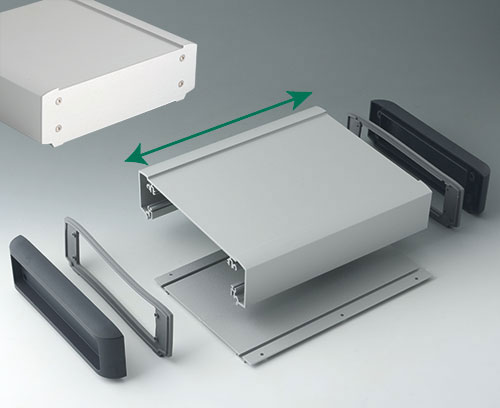

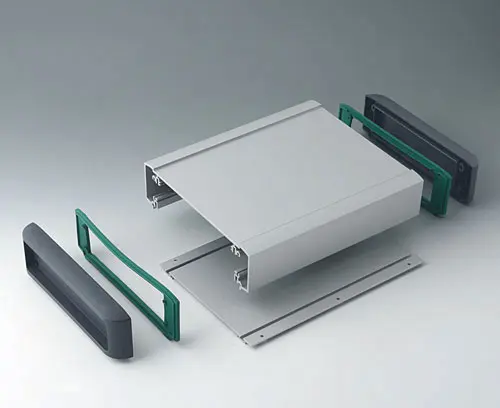

  • I due elementi in profilato di alluminio facilitano il montaggio del contenitore e l'installazione dei componenti; le connessioni a vite rimangono nascoste
  • Superfici piane per un montaggio semplice delle interfacce
  • Coperture laterali con zona arretrata per proteggere cavi e connettori
  • Accessori opzionali: set di supporto da parete, set di supporto desk con angolo di lettura ergonomico di 12°, set di dadi quadri per il fissaggio di schede
    Dimensioni e versioni speciali

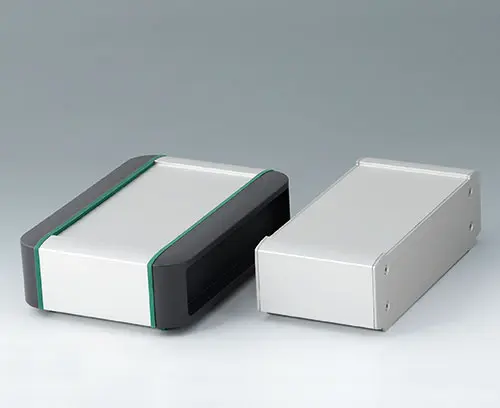

  • Lunghezze personalizzate del profilato secondo le esigenze del cliente
  • Guarnizioni di design e coperture in colori diversi per un tocco estetico creativo, su richiesta a partire da 200 pezzi

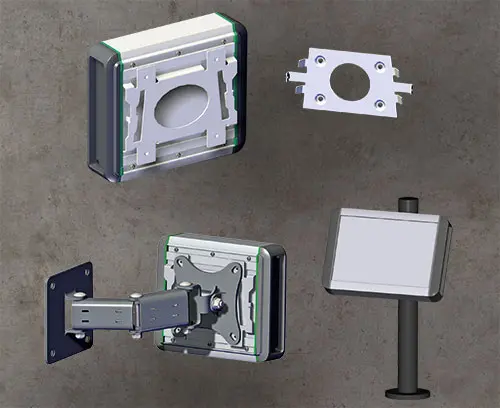

  • Su richiesta supporto secondo standard VESA per SMART-TERMINAL
Crea PDF

Abbiamo bisogno del tuo consenso per caricare il servizio video (Vimeo).

Utilizziamo un servizio di terze parti per inserire i nostri contenuti video (Vimeo). Questo servizio potrebbe raccogliere dati sulle tue attività. Per guardare questo video, ti preghiamo di leggere la nostra informativa sulla privacy e di acconsentire all'utilizzo del servizio.

Application Fields

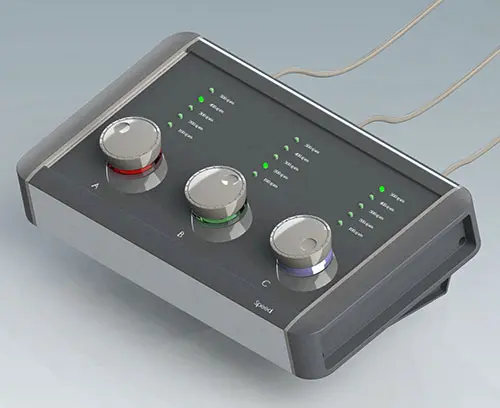

Periferiche e dispositivi interfaccia, ufficio, tecnica di comunicazione, tecnica di sicurezza, biometria, tecnica medicale e di laboratorio, health care, automazione, smart factory, industrie 4.0, metrologia e tecnica di controllo e regolazione, ecc.

Scegliete la versione e la misura o le misure desiderate oppure cliccate sul pulsante “Seleziona tutti i prodotti” alla fine della lista dei prodotti.

A0330080 Screw M3 x 8 mm (T10)

A0330080

Screw M3 x 8 mm (T10) For fastening PCBs and board assemblies on the top profile of the SMART-TERMINAL enclosures.

Supply 1 screw

A0330080

Screw M3 x 8 mm (T10)
Prodotto aggiunto alla lista
A9209229 Anti-slide feet 8.5 x 2.2 mm

A9209229

Anti-slide feet 8.5 x 2.2 mm For SMART-TERMINAL enclosures fitted with the aluminium end plates.
These self-adhesive rubber feet ensure stable positioning and/or make sure the enclosure does not slip.
4 rubber feet required per enclosure.

Supply 2 rubber feet

A9209229

Anti-slide feet 8.5 x 2.2 mm
Prodotto aggiunto alla lista
black
A9325018 Pole/mast mounting bracket

A9325018

Pole/mast mounting bracket

For the secure and stable mounting of IP rated electronic enclosures to poles, masts, and pipes using cable ties or stainless steel screw bands, suitable for pole diameters from 30 mm. The bracket is attached to the rear of the enclosure (four drilled holes required) and is manufactured from UV resistant material.

Note:
Every application (environment, sealing requirements, enclosure size/version, mast diameter, etc.) is different. For this reason, no mounting screws, cable ties or stainless steel screw bands are supplied; only the mast/pipe bracket is included. However, on request, we can provide a wide range of solutions tailored precisely to the intended application.

Supply 1 pole/mast mounting bracket

A9325018

Pole/mast mounting bracket
Prodotto aggiunto alla lista

anthracite grey RAL 7016
100x100x20mm
B3500001 Set of M3 square-head nuts

B3500001

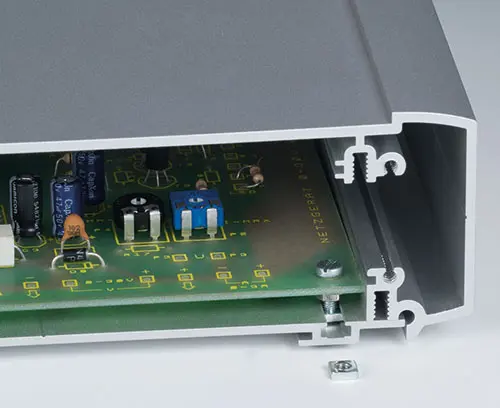

Set of M3 square-head nuts For mounting a PCB or mounting plate on the base profile of the SMART-TERMINAL enclosure. The square-head nuts can be positioned anywhere within the T-grooves in the base profile, depending on the installation configuration.

Supply 4 M3 square-head nuts

B3500001

Set of M3 square-head nuts
Prodotto aggiunto alla lista

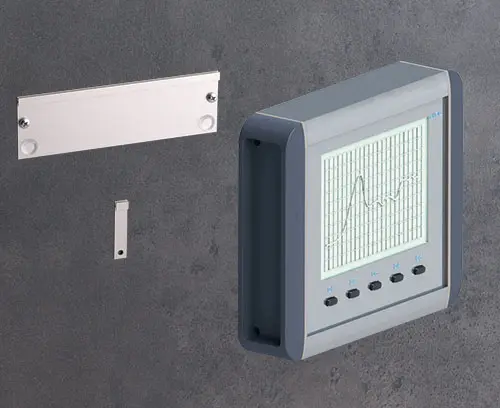

B3507020 Wall suspension element

B3507020

Wall suspension element Two-piece design for secure and flush mounting of the SMART-TERMINAL enclosure.
Installation: Fix the anti-slip pads supplied (to prevent the enclosure from being pushed to the side) on the wall suspension element, and then screw the wall suspension element to the wall, or a flat machine front panel. Insert the tongue on the back of the enclosure, in the centre, and hang the enclosure onto the wall suspension element and mount on the wall or similar with a screw (not supplied).

Supply 1 wall suspension element, 1 wall suspension tongue, 2 anti-slip pads (self-adhesive)

B3507020

Wall suspension element
Prodotto aggiunto alla lista
B3507030 Case canting kit

B3507030

Case canting kit Cants the enclosure by 12° to provide an ergonomic angle for reading displays and operating the device on a table. The rubber feet included in the supply ensure that the desk-top enclosure does not slip.
Rational assembly – no additional screw connection needed: when the enclosure is being assembled, the case canting mouldings are pushed into the base profile and automatically fixed by the side covers.

Supply 2 canting stands, 4 rubber feet

B3507030

Case canting kit
Prodotto aggiunto alla lista

lava

Opzioni prodotto per Smart-Terminal

Che caratteristiche deve avere il vostro prodotto personalizzato? Su richiesta vi forniamo i contenitori e manopole pronti per il montaggio e con tutte le modifiche e le caratteristiche specifiche.
