Aluminium-Profilgehäuse
EO163059
SYNERGY O160

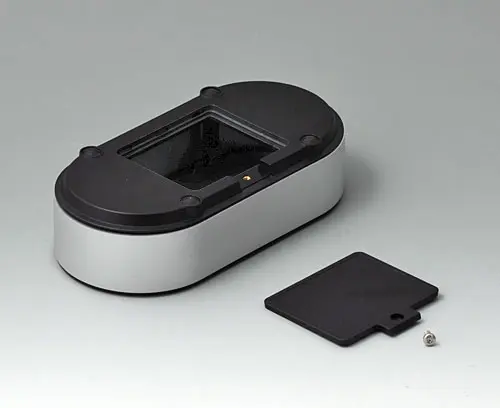

4-teiliges Gehäuse für vielfältige Einsatzbereiche. Stabiler Rahmen aus Aluminium, glasperl-gestrahlt und eloxiert. Kunststoffteile aus ASA+PC-FR mit hohem UV-Schutz und hohem Flammschutz. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil. Oberteil mit vertieft liegender Fläche zum Schutz der Folientastatur. Unterteil mit Öffnung und Deckel zum Verschrauben: Praktisch für den Einsatz eines Batteriefachs oder als Zugang zum Innenraum, z.B. für Memory Card oder Batterien, die direkt auf der Platine befestigt sind. Batteriefach-Set 3 x AA mit Kontaktfedern, Batterie-Clips, Knopfzellenhalter und Wandbefestigung als Zubehör.
LieferumfangOberteil, Unterteil, Deckel, Aluminium-Rahmen, Montage-Set
2D PDF Zeichnung
3D PDF
3D/2D herunterladen
3D/2D herunterladen
Erstellen Sie Ihr PDF-Datenblatt für EO163059
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
In den Warenkorb legen
Zubehör "Batterie"
A9193033
Verpolungsschutz, Pluspol AA
Für Batterie-Clip AA Rundzelle. Einfach zum Aufstecken. Verhindert Kontakt bei falschem Einlegen der Batterie. 1 Stück pro Rundzelle erforderlich.
Lieferumfang 1 Verpolungsschutz
A9193033
Verpolungsschutz, Pluspol AAProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
A9193034
Verpolungsschutz, Pluspol AAA
Für Batterie-Clip AAA Rundzelle. Einfach zum Aufstecken. Verhindert Kontakt bei falschem Einlegen der Batterie. 1 Stück pro Rundzelle erforderlich.
Lieferumfang 1 Verpolungsschutz
A9193034
Verpolungsschutz, Pluspol AAAProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
A9193035
Batterie-Clip, AA
Für AA Rundzellen. Zur Montage auf Platinen. 2 Stück pro Rundzelle erforderlich.
Lieferumfang 1 Batterie-Clip
A9193035
Batterie-Clip, AAProdukt Ihrem Warenkorb hinzugefügt
vernickelt
A9193036
Batterie-Clip, AAA
Für AAA Rundzellen. Zur Montage auf Platinen. 2 Stück pro Rundzelle erforderlich.
Lieferumfang 1 Batterie-Clip
A9193036
Batterie-Clip, AAAProdukt Ihrem Warenkorb hinzugefügt
vernickelt
A9193037
Knopfzellenhalter, Ø 20 mm
Für Knopfzellen Ø 20 mm, z.B. CR2016, CR2025, CR2032. Zur Montage auf Platinen.
Ausführung Horizontal
Lieferumfang 1 Knopfzellenhalter
A9193037
Knopfzellenhalter, Ø 20 mmProdukt Ihrem Warenkorb hinzugefügt
A9193038
Knopfzellenhalter, Ø 23 mm
Für Knopfzellen Ø 23 mm, z.B. CR2320, CR2325, CR2354. Zur Montage auf Platinen.
Ausführung Horizontal
Lieferumfang 1 Knopfzellenhalter
A9193038
Knopfzellenhalter, Ø 23 mmProdukt Ihrem Warenkorb hinzugefügt
A9193039
Knopfzellenhalter, Ø 12 mm
Für Knopfzellen Ø 12 mm, z.B. CR1216, CR1220. Zur Montage auf Platinen.
Ausführung Horizontal
Lieferumfang 1 Knopfzellenhalter
A9193039
Knopfzellenhalter, Ø 12 mmProdukt Ihrem Warenkorb hinzugefügt
A9193040
Knopfzellenhalter, Ø 16 mm
Für Knopfzellen Ø 16 mm, z.B. CR1612, CR1620. Zur Montage auf Platinen.
Ausführung Horizontal
Lieferumfang 1 Knopfzellenhalter
A9193040
Knopfzellenhalter, Ø 16 mmProdukt Ihrem Warenkorb hinzugefügt
EZ040609
Batteriefach, 3 x AA
Für 3 x 1,5 V Mignon-Zellen (AA). Für die Montage einer Platine oberhalb des Batteriefachs im Unterteil ist das Extender-Set (EZ031209) erforderlich.
Lieferumfang 1 Batteriefach, Kontaktfedern-Set
EZ040609
Batteriefach, 3 x AAProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
Zubehör "Wand/Halter"
EZ030109
Wandhalter-Set
Optionale Wandbefestigung mit nur einer Schraube.
Lieferumfang 1 Halter und Deckel, 2 Gummifüße
EZ030109
Wandhalter-SetProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
Zubehör "Schrauben"
A0305031
Selbstformende Schraube 2,5 x 6 mm (PZ1)
Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
A0305031
Selbstformende Schraube 2,5 x 6 mm (PZ1)Produkt Ihrem Warenkorb hinzugefügt
EZ031209
Extender-Set
Zur Verlängerung der Platinen-Befestigungsdome. Erforderlich für die Montage einer Platine oberhalb des Batteriefachs (Zubehör) im Unterteil.
Lieferumfang 4 Extender, 4 Schrauben (Torx 8)
EZ031209
Extender-SetProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
Produktoptionen für EO163059
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
- Technische Daten
-
Zeichnungen 2D, 3D / Infos
- Kfm. Daten
Material
Rahmen
Kunststoffteile
Schutzart
Farbe
Rahmen
matt eloxiert,
Kunststoffteile schwarz RAL 9005
Kunststoffteile schwarz RAL 9005
Standards
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
160 mm
Breite
80 mm
Höhe
40 mm
Platinenlänge Unterteil
149,4 mm
Platinenbreite Unterteil
64,4 mm
Platinenlänge Oberteil
154 mm
Platinenbreite Oberteil
64,4 mm
Folienlänge
142,1 mm
Folienbreite
62,1 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 387 KB
- AutoCAD DWG-Format 821 KB
- AutoCAD DXF-Format 3.131 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 1.184 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00015618.x_t 5.188 KB
- 00015618.step 11.516 KB
- 00015618.sat 18.200 KB
Gewicht/1 Stück
165 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
76042100
Herstellungsland
anderes Land
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für EO163059 und vergessen Sie nicht, ein Angebot anzufordern!
