B2803016 STYLE-CASE M

B2803016

STYLE-CASE M

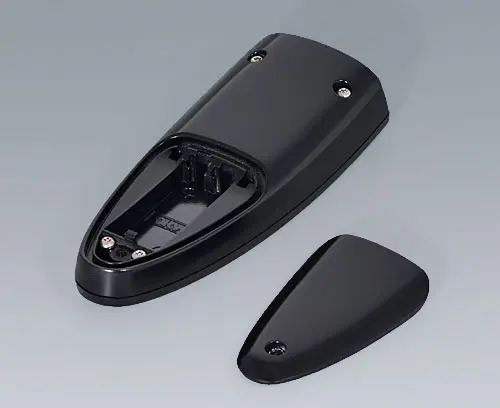

3-teiliges Handgehäuse in einem ergonomischen robusten Design mit angenehmer Haptik. Dicht bis IP 65 mit Dichtungs-Set (Zubehör). Schutzart IP 40 ohne Dichtungs-Set. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil.
Von außen zugängliches Batteriefach mit verschraubten Batteriefachdeckel im Gehäuseunterteil. Batteriefach für 2 x 1,5 V Mikro-Zellen (AAA).

Lieferumfang

Ober- und Unterteil, Batteriefachdeckel, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör "Batterie"

A9190020 Kontaktfedern-Set

A9190020

Kontaktfedern-Set Zum Kontaktieren von 2 Mikro-Zellen (AAA).

Lieferumfang 1 Einfachkontakt „minus", 1 Einfachkontakt „plus", 1 Doppelkontakt „plus + minus"

schließen

A9190020

Kontaktfedern-Set
Produkt Ihrer Liste hinzugefügt
Stahl
vernickelt

Zubehör "Schutz"

B2903111 Dichtungs-Set M

B2903111

Dichtungs-Set M Zur Erhöhung der IP-Schutzart.

Lieferumfang 2 Dichtungen (Gehäuse, Batteriefach)

schließen

B2903111

Dichtungs-Set M
Produkt Ihrer Liste hinzugefügt
TPV 50A

Zubehör "Wand/Halter"

B2902031 Klebefolie

B2903031

Klebefolie Zur selbstklebenden Montage der Halter. Doppelseitige Klebefolie mit Schaumstoffträger.

Lieferumfang 1 Stück

schließen

B2903031

Klebefolie
Produkt Ihrer Liste hinzugefügt

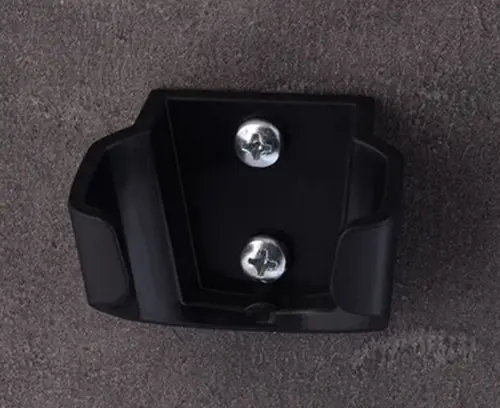

B2903039 Halter M

B2903039

Halter M Spezieller Halter für STYLE-CASE M zur rationellen und sicheren Aufbewahrung. Durch die zwei vorgeformten Langlöcher lässt sich der Halter einfach und schnell verschrauben und ausrichten. Für Untergründe, die nicht gebohrt werden dürfen, wird eine Klebefolie (B2903031) angeboten.

Lieferumfang 1 Halter

schließen

B2903039

Halter M
Produkt Ihrer Liste hinzugefügt
ASA (UL 94 HB)
schwarz RAL 9005

Zubehör "Schrauben"

A0399T10 Torx Schraubendreher T10

A0399T10

Torx Schraubendreher T10 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T10. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T10

Torx Schraubendreher T10
Produkt Ihrer Liste hinzugefügt

Produktoptionen für B2803016

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Schutzart
IP 65 opt.
Erforderliches Zubehör: Dichtungs-Set, IP 40
Farbe
schwarz RAL 9005
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
147 mm
Breite
56 mm
Höhe
27 mm
Platinenlänge Unterteil
60 mm
Platinenbreite Unterteil
26 mm
Platinenlänge Oberteil
65 mm
Platinenbreite Oberteil
41 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Sonstige Informationen

Gewicht/1 Stück
74 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
