B2802017

STYLE-CASE S

3-teiliges Handgehäuse in einem ergonomischen robusten Design mit angenehmer Haptik. Schutzart IP 40 ohne Dichtungs-Set. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil.

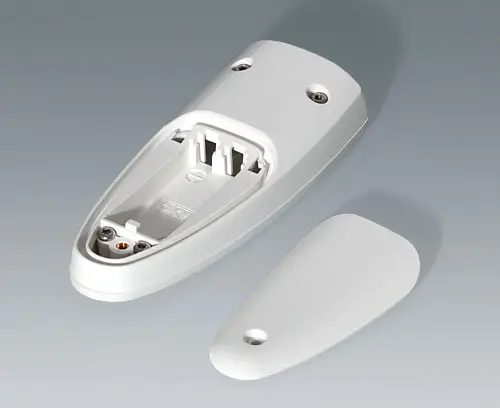

Von außen zugängliches Batteriefach mit verschraubtem Batteriefachdeckel im Gehäuseunterteil. Batteriefach für 2 x 1,5 V Mikro-Zellen (AAA).

Lieferumfang

Ober- und Unterteil, Batteriefachdeckel, Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B2802017

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Batterie"

A9190020 Kontaktfedern-Set

A9190020

Kontaktfedern-Set Zum Kontaktieren von 2 Mikro-Zellen (AAA).

Lieferumfang 1 Einfachkontakt „minus", 1 Einfachkontakt „plus", 1 Doppelkontakt „plus + minus"

A9190020

Kontaktfedern-Set
Produkt Ihrem Warenkorb hinzugefügt

vernickelt

Zubehör "Schutz"

B2902111 Dichtungs-Set S

B2902111

Dichtungs-Set S Verwendung: Zur Erhöhung der Schutzart bei STYLE-CASE S.

Lieferumfang 2 Dichtungen (Gehäuse, Batteriefach)

B2902111

Dichtungs-Set S
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Wand/Halter"

B2902031 Klebefolie S

B2902031

Klebefolie S Zur selbstklebenden Montage der Halter. Doppelseitige Klebefolie mit Schaumstoffträger.

Lieferumfang 1 Stück

B2902031

Klebefolie S
Produkt Ihrem Warenkorb hinzugefügt
B2902037 Halter S

B2902037

Halter S Spezieller Halter für STYLE-CASE S zur rationellen und sicheren Aufbewahrung. Durch die zwei vorgeformten Langlöcher lässt sich der Halter einfach und schnell verschrauben und ausrichten. Für Untergründe, die nicht gebohrt werden dürfen, wird eine Klebefolie (B2902031) angeboten.

Lieferumfang 1 Halter

B2902037

Halter S
Produkt Ihrem Warenkorb hinzugefügt

verkehrsweiß RAL 9016

Zubehör "Schrauben"

A0304031 Selbstformende Schraube 2,2 x 5 mm (PZ1)

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B2802017

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Schutzart
Farbe
verkehrsweiß RAL 9016
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
123 mm
Breite
48 mm
Höhe
24 mm
Platinenlänge Unterteil
36 mm
Platinenbreite Unterteil
22 mm
Platinenlänge Oberteil
41,5 mm
Platinenbreite Oberteil
34,6 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
56 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B2802017 und vergessen Sie nicht, ein Angebot anzufordern!
