Aluminium-Profilgehäuse
C6402107

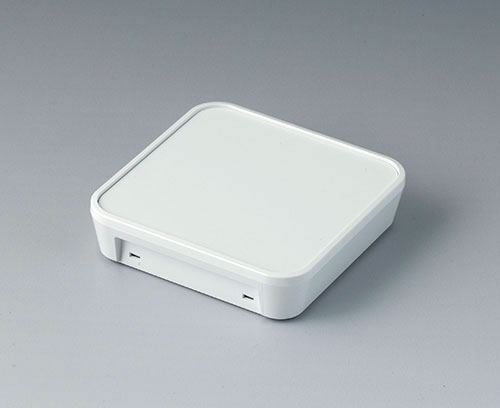

SMART-PANEL S84

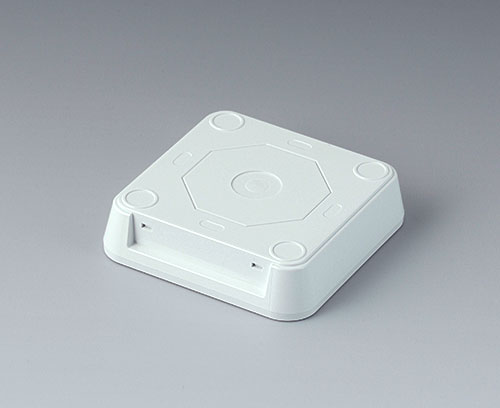

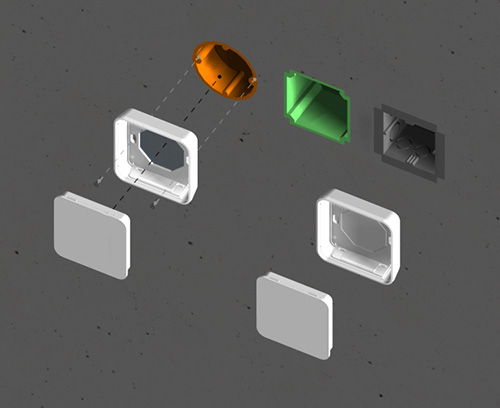

2-teiliges Kunststoffgehäuse in edlem Design mit planem Oberteil. Befestigungsdome für Platinen und Bauteile im Oberteil. Unterteil mit vorgeformten Konturen für den Ausschnitt und die Befestigung auf Unterputz-/ Hohlwanddosen (nachträgliche Bearbeitung erforderlich). Sichere Verrastung von Ober- und Unterteil. Rationell bei der Endmontage. Für einfaches und zweckmäßiges Öffnen der Gehäuse empfehlen wir, die als Zubehör erhältlichen Entraster zu verwenden. Vertieftes Bedienfeld zum Schutz der Folientastatur. Hartpapierplatte, Glasscheibe und Klebefolie als Zubehör. Durch das hochwertige Material (UL 94 V-0) und die edle Formgebung perfekt für den Einsatz in der modernen Gebäudetechnik.
LieferumfangOber- und Unterteil
Erstellen Sie Ihr PDF-Datenblatt für C6402107
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
Zubehör "Schutz"
C6502011
Lieferumfang 1 Hartpapierplatte

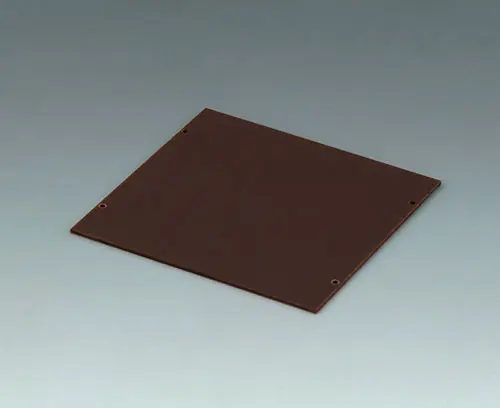

C6502011
Hartpapierplatte S84
C6502012
Lieferumfang 1 Klebefolie
C6502012
Klebefolie S84
C6502013
Lieferumfang 1 Glasscheibe, chemisch gehärtet
C6502013
Glasscheibe S84glasklar
78,75x78,75x1,6mm
Zubehör "Schrauben"
A0325060
Lieferumfang 1 selbstformende Schraube
A0325060
Selbstformende Schraube 2,5 x 6 mm (T8)Zubehör
A9210180
Lieferumfang 2 Gummifüße
A9210180
Anti-Rutsch-Füßchen 10,1 x 1,8 mm

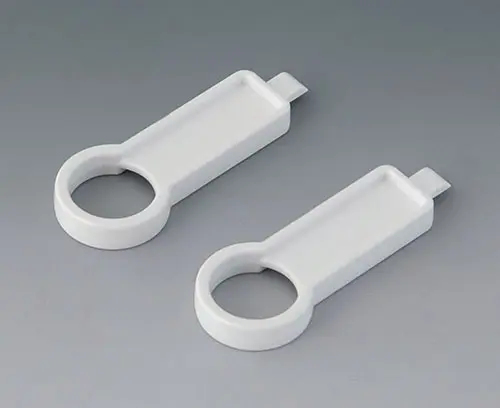

C6502010
Die speziell entworfene Spitze sowie die Ausführung in Kunststoff ermöglichen eine präzise Anwendung in schmalen Öffnungen. Ideal für den Servicetechniker vor Ort, um empfindliche elektronische/elektrische Geräte bei Bedarf schonend zu öffnen.
Lieferumfang 2 Entraster
C6502010
Entraster-Setverkehrsweiß RAL 9016
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 367 KB
- AutoCAD DWG-Format 607 KB
- AutoCAD DXF-Format 2.286 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 931 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00026902.x_t 3.473 KB
- 00026902.step 8.254 KB
- 00026902.sat 7.228 KB
(OKW Produkt)
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für C6402107 und vergessen Sie nicht, ein Angebot anzufordern!
