Aluminium-Profilgehäuse
B4608107
SMART-CONTROL S, Ausf. I

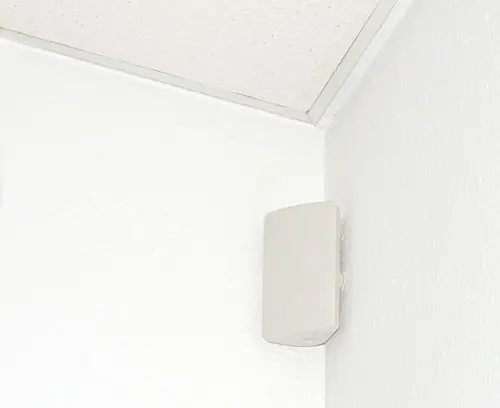

2-teiliges Kunststoffgehäuse mit konvex, gewölbtem Oberteil. Die dreieckige Grundform ermöglicht eine Verwendung in Ecken oder einen ergonomischen Aufstellwinkel von 45°. Robuste Konstruktion mit bewährter Nut- und Federverbindung. Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Schutzart IP 40 ohne Dichtung. Befestigungsdome für Platinen und Bauteile in Ober- und Unterteil.
AusführungOberteil ohne vertieft liegendem Bedienfeld
LieferumfangOber- und Unterteil, Montage-Set inkl. universeller Adapter
Erstellen Sie Ihr PDF-Datenblatt für B4608107
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
Zubehör "Sockel"
B4705207
Lieferumfang 1 Tischhalter inkl. 2 selbstklebende Gummifüße
B4705207
Tischhalter-SetZubehör "Schutz"
B4708920
Lieferumfang 1 Dichtung
B4708920
Dichtung SZubehör "Wand/Halter"
B4705907
Lieferumfang 1 Wandhalter
B4705907
WandhalterZubehör "Schrauben"
A0325060
Lieferumfang 1 selbstformende Schraube
A0325060
Selbstformende Schraube 2,5 x 6 mm (T8)Erforderliches Zubehör: Dichtung,
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 382 KB
- AutoCAD DWG-Format 573 KB
- AutoCAD DXF-Format 2.074 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 752 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00025844.x_t 7.992 KB
- 00025844.STEP 13.835 KB
- 00025844.SAT 19.259 KB
(OKW Produkt)
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B4608107 und vergessen Sie nicht, ein Angebot anzufordern!
