Aluminium-Profilgehäuse
A9167017

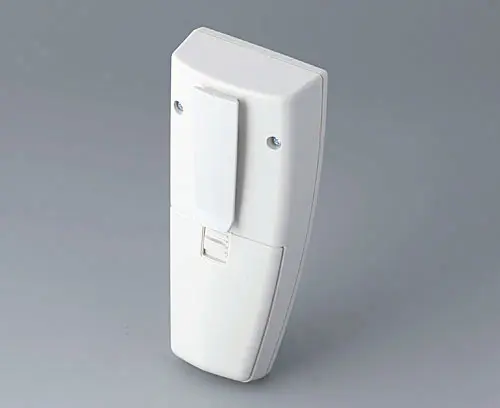

Ansteckclip
Konstruktion: Spezieller Ansteckclip für SMART-CASE M, L & XL. Zur Befestigung müssen nur die bereits vorgeformten Zentrierungen im Unterteil durchbohrt werden.
Lieferumfang1 Ansteckclip, Montage-Set
Erstellen Sie Ihr PDF-Datenblatt für A9167017
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
A9066107
Ausführung Oberteil ohne vertieft liegendem Bedienfeld
Lieferumfang Ober- und Unterteil, 1 selbstformende Schraube
A9066107
SMART-CASE M, Ausf. Igrauweiß RAL 9002
96x47x24mm
A9066117
Ausführung Oberteil mit vertieft liegendem Bedienfeld
Lieferumfang Ober- und Unterteil, 1 selbstformende Schraube
A9066117
SMART-CASE M, Ausf. IIgrauweiß RAL 9002
96x47x24mm
A9066127
Ausführung Ohne Batteriefach, Unterteil mit Kabeltülle (5 - 5,9 mm)
Lieferumfang Ober- und Unterteil, Kabeltülle, Montage-Set
A9066127
SMART-CASE M, Ausf. IIIgrauweiß RAL 9002
96x47x24mm
A9066137
Ausführung Ohne Batteriefach, Unterteil mit Kabeltülle (4,2 - 5 mm)
Lieferumfang Ober- und Unterteil, Kabeltülle, Montage-Set
A9066137
SMART-CASE M, Ausf. IVgrauweiß RAL 9002
96x47x24mm
A9066147
Ausführung Ohne Batteriefach, Unterteil mit Kabeltülle (3,4 - 4,2 mm)
Lieferumfang Ober- und Unterteil, Kabeltülle, Montage-Set
A9066147
SMART-CASE M, Ausf. Vgrauweiß RAL 9002
96x47x24mm
A9066317
Ausführung Oberteil mit vertieft liegendem Bedienfeld
Lieferumfang Ober- und Unterteil, 1 selbstformende Schraube
A9066317
SMART-CASE M, Ausf. VIgrauweiß RAL 9002
96x47x24mm
A9067107
Ausführung Mit Batteriefach für 2 Mignon-Zellen (AA) mit 1,5 V oder 1 x 9 V-Flachbatterie (PP3)
Lieferumfang Ober- und Unterteil, Batteriefachdeckel, Montage-Set
A9067107
SMART-CASE L, Ausf. Igrauweiß RAL 9002
140x62,7x30,5mm
A9067117
Ausführung Ohne Batteriefach
Lieferumfang Ober- und Unterteil, Montage-Set
A9067117
SMART-CASE L, Ausf. IIgrauweiß RAL 9002
140x62,7x30,5mm
,
A9067127
Ausführung Ohne Batteriefach, Unterteil mit Kabeltülle (5 - 5,9 mm)
Lieferumfang Ober- und Unterteil, Kabeltülle, Montage-Set
A9067127
SMART-CASE L, Ausf. IIIgrauweiß RAL 9002
140x62,7x30,5mm
,
A9067137
Ausführung Ohne Batteriefach, Unterteil mit Kabeltülle (4,2 - 5 mm)
Lieferumfang Ober- und Unterteil, Kabeltülle, Montage-Set
A9067137
SMART-CASE L, Ausf. IVgrauweiß RAL 9002
140x62,7x30,5mm
,
A9067147
Ausführung Ohne Batteriefach, Unterteil mit Kabeltülle (3,4 - 4,2 mm)
Lieferumfang Ober- und Unterteil, Kabeltülle, Montage-Set
A9067147
SMART-CASE L, Ausf. Vgrauweiß RAL 9002
140x62,7x30,5mm
,
A9068107
Ausführung Mit Batteriefach für 2 Mignon-Zellen (AA) mit 1,5 V oder 1 x 9 V-Flachbatterie (PP3)
Lieferumfang Ober- und Unterteil, Batteriefachdeckel, Montage-Set
A9068107
SMART-CASE XL, Ausf. Igrauweiß RAL 9002
168x74,4x35,4mm
A9068117
Ausführung Ohne Batteriefach
Lieferumfang Ober- und Unterteil, Montage-Set
A9068117
SMART-CASE XL, Ausf. IIgrauweiß RAL 9002
168x74,4x35,4mm
,
A9068127
Ausführung Ohne Batteriefach, Unterteil mit Kabeltülle (5 - 5,9 mm)
Lieferumfang Ober- und Unterteil, Kabeltülle, Montage-Set
A9068127
SMART-CASE XL, Ausf. IIIgrauweiß RAL 9002
168x74,4x35,4mm
,
A9068137
Ausführung Ohne Batteriefach, Unterteil mit Kabeltülle (4,2 - 5 mm)
Lieferumfang Ober- und Unterteil, Kabeltülle, Montage-Set
A9068137
SMART-CASE XL, Ausf. IVgrauweiß RAL 9002
168x74,4x35,4mm
,
A9068147
Ausführung Ohne Batteriefach, Unterteil mit Kabeltülle (3,4 - 4,2 mm)
Lieferumfang Ober- und Unterteil, Kabeltülle, Montage-Set
A9068147
SMART-CASE XL, Ausf. Vgrauweiß RAL 9002
168x74,4x35,4mm
,
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 174 KB
- AutoCAD DWG-Format 328 KB
- AutoCAD DXF-Format 684 KB
(OKW Produkt)
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A9167017 und vergessen Sie nicht, ein Angebot anzufordern!
