B5403217

SLIM-CASE M, Ausf. V

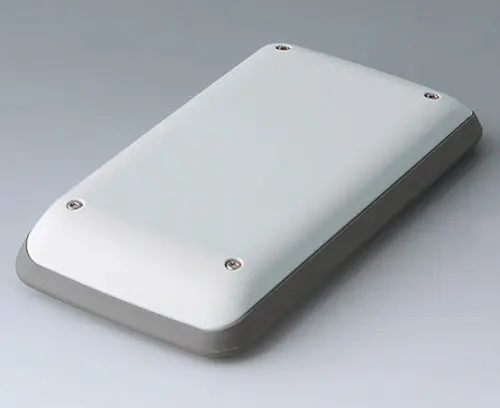

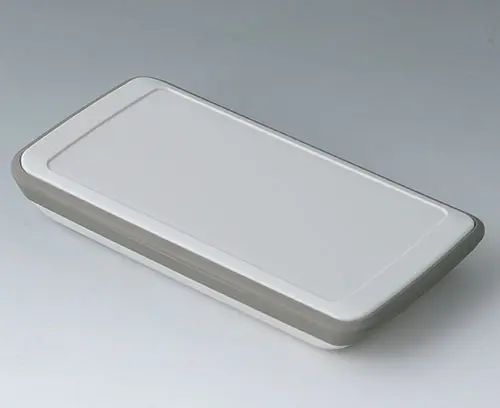

3-teiliges Handgehäuse mit TPE-Zwischenring in kompaktem Design mit großer Bedienfläche bis zu 4" (10 cm). Angenehm griffige Haptik durch seitlich gerundete Gehäusekonturen und Zwischenring aus TPE, der zudem als Stoßschutz und Dichtring für Schutzart IP 54 dient. Vertieftes Bedienfeld für Anwendungen mit Dekorfolie. Schraubdome für Platinen in Ober- und Unterteil.

Hinweis
Die aufgeführten Produktoptionen beziehen sich auf die Modifikation von Ober- und Unterteil des Gehäuses. Modifikation des TPE-Zwischenrings ist nicht möglich.

Ausführung

Mit TPE-Zwischenring und Bedienfeld 1 mm vertieft

Lieferumfang

Ober- und Unterteil, TPE-Zwischenring, Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B5403217

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0325060 Selbstformende Schraube 2,5 x 6 mm (T8)

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8) Selbstformende Schraube mit Torx-Antrieb T8. Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8)
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B5403217

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Unter- und Oberteil

Zwischenring
Schutzart
Farbe
Unter- und Oberteil grauweiß RAL 9002,
Zwischenring vulkan
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
148 mm
Breite
74 mm
Höhe
22 mm
Platinenlänge Unterteil
126 mm
Platinenbreite Unterteil
64 mm
Platinenlänge Oberteil
130 mm
Platinenbreite Oberteil
64 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
83 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B5403217 und vergessen Sie nicht, ein Angebot anzufordern!
