Aluminium-Profilgehäuse
B5403117

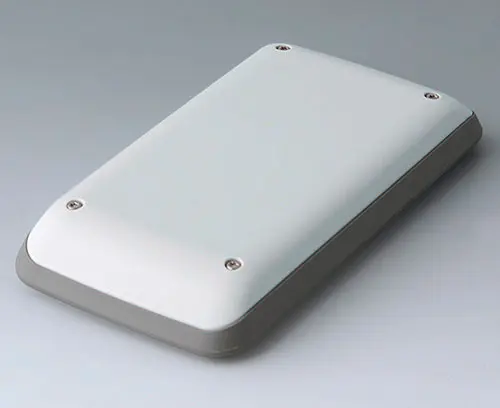

SLIM-CASE M, Ausf. IV
3-teiliges Handgehäuse mit TPE-Zwischenring in kompaktem Design mit großer Bedienfläche bis zu 4" (10 cm). Angenehm griffige Haptik durch seitlich gerundete Gehäusekonturen und Zwischenring aus TPE, der zudem als Stoßschutz und Dichtring für Schutzart IP 54 dient. Plane Bedienfläche für individuelle Gestaltung und Anordnung von Bedien- und Anzeigeelementen aller Art. Schraubdome für Platinen in Ober- und Unterteil.
Hinweis
Die aufgeführten Produktoptionen beziehen sich auf die Modifikation von Ober- und Unterteil des Gehäuses. Modifikation des TPE-Zwischenrings ist nicht möglich.
Mit TPE-Zwischenring und planer Bedienfläche
LieferumfangOber- und Unterteil, TPE-Zwischenring, Montage-Set
Erstellen Sie Ihr PDF-Datenblatt für B5403117
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
Zubehör "Schrauben"
A0305031
Lieferumfang 1 selbstformende Schraube
A0305031
Selbstformende Schraube 2,5 x 6 mm (PZ1)
A0325060
Lieferumfang 1 selbstformende Schraube
A0325060
Selbstformende Schraube 2,5 x 6 mm (T8)Unter- und Oberteil
Zwischenring
Zwischenring vulkan
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 348 KB
- AutoCAD DWG-Format 754 KB
- AutoCAD DXF-Format 2.882 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 495 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00026932.x_t 5.093 KB
- 00026932.step 10.093 KB
- 00026932.sat 16.356 KB
(OKW Produkt)
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B5403117 und vergessen Sie nicht, ein Angebot anzufordern!
