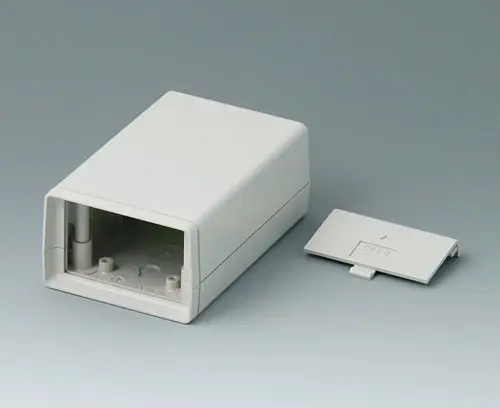

A9406344 SCHALENGEHÄUSE V 110, Ausf. II

A9406344

SCHALENGEHÄUSE V 110, Ausf. II

Zweiteiliges Kunststoffgehäuse mit offener Stirnseite. Frontplatte (als Zubehör) einsteckbar in Führungsnut. Führungsleisten und Befestigungstürme für Leiterplatten-Einbau in Ober- und Unterteil.

Ausführung

Mit Batteriefach für 1 x 9 V Flachbatterie (PP3)

Lieferumfang

1 Ober- und Unterteil, Batteriefachdeckel, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör zum Komplettieren

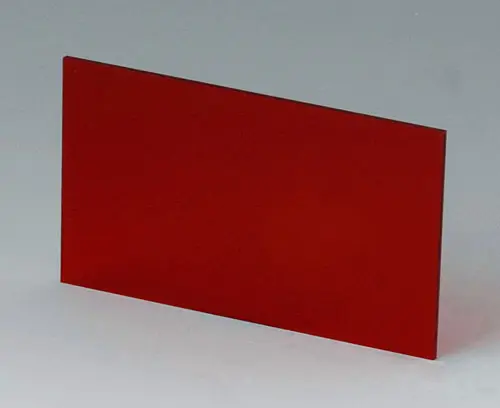

A9106123 Front-/ Rückplatte V 110

A9106123

Front-/ Rückplatte V 110 Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940634.

Lieferumfang 1 Frontplatte

schließen

A9106123

Front-/ Rückplatte V 110
Produkt Ihrem Warenkorb hinzugefügt
Acrylglas
rot transparent
59,3x37x1mm

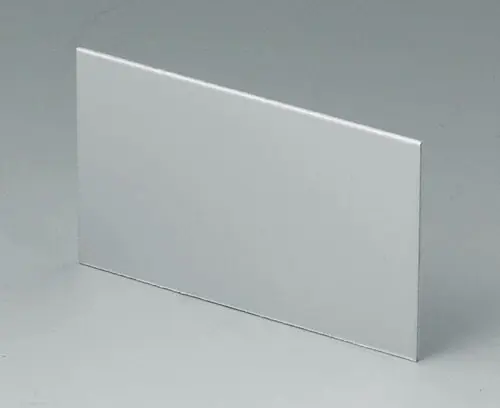

A9107121 Front-/ Rückplatte V 110

A9107121

Front-/ Rückplatte V 110 Frontplatte für SCHALENGEHÄUSE V und O. Für Gehäuse A940634.

Lieferumfang 1 Frontplatte

schließen

A9107121

Front-/ Rückplatte V 110
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
59,3x37x1mm

Zubehör "Batterie"

A9160003 Druckknopfanschluss, 1 x 9 V (PP3)

A9160003

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).

Lieferumfang 1 Druckknopfanschluss

schließen

A9160003

Druckknopfanschluss, 1 x 9 V (PP3)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Schutz"

A9106095 Kontaktstreifen V, G 110

A9106095

Kontaktstreifen V, G 110 Zum Kontakt von Ober- und Unterteil bei Ausführungen mit Al-Bedampfung (pro Gehäuse 2 Stück erforderlich).

Lieferumfang 1 Kontaktstreifen

schließen

A9106095

Kontaktstreifen V, G 110
Produkt Ihrem Warenkorb hinzugefügt
Aluminium

Zubehör "Tragen"

A9100002 Ringöse

A9100002

Ringöse Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 4 mm, Aufnahmebohrung ø 5 mm erforderlich.

Lieferumfang 1 Ringöse

schließen

A9100002

Ringöse
Produkt Ihrem Warenkorb hinzugefügt
PA 6
vulkan

Zubehör "Schrauben"

A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9207150 Anti-Rutsch-Füßchen 6,5 x 2 mm

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent

Produktoptionen für A9406344

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Farbe
grauweiß RAL 9002
Breite
72 mm
Tiefe
114 mm
Höhe
45 mm
Platinenlänge Unterteil
69 mm
Platinenbreite Unterteil
54 mm
Platinenlänge Oberteil
98 mm
Platinenbreite Oberteil
54 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
89 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
