Aluminium-Profilgehäuse
B6515111

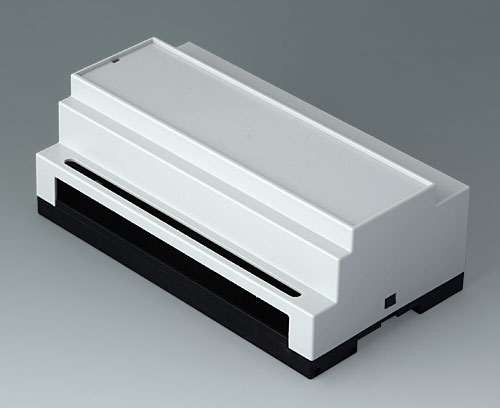

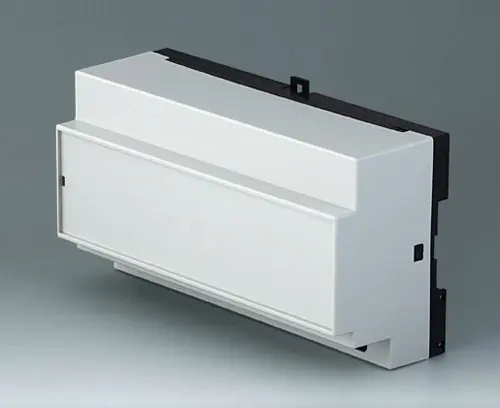

RAILTEC B, 9 Module, Ausf. XI
Gehäuse für Anwendungen mit größerem Bedarf an Einbauraum. Unterschiedliche Anschlussebenen flach und hoch für individuelle Bestückung. Gehäuse entspricht DIN 43880, Baugröße 1. Einfache und schnelle Rastmontage auf DIN-Schienen EN 60715 TH35. Unterteil mit Befestigungsdomen. Vertikale und horizontale Führungen für zusätzliche Platinen.
AusführungFür Printklemmen im Raster 5,0 / 5,08 (max. 26 Klemmen)
Lieferumfang1 Unterteil mit Rastclip, 1 Oberteil
Erstellen Sie Ihr PDF-Datenblatt für B6515111
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
Zubehör "Wand/Halter"
B6600334
Lieferumfang 2 Stück als Set
B6600334
Wandhalter-Setschwarz
Zubehör "Klemmen"
B6605111
Lieferumfang 1 Stück
B6605111
Printklemme, Raster 5,0Zubehör "Schrauben"
A0305031
Lieferumfang 1 selbstformende Schraube
A0305031
Selbstformende Schraube 2,5 x 6 mm (PZ1)Zubehör
B6605100
Lieferumfang 1 Deckel
B6605100
Deckel, 9 Moduletransparent
Oberteil
Unterteil
Unterteil schwarz,
Rastclip schwarz
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 235 KB
- AutoCAD DWG-Format 466 KB
- AutoCAD DXF-Format 1.600 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 281 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00022350.x_t 2.004 KB
- 00022350.step 4.920 KB
- 00022350.sat 5.455 KB
Sonstige Informationen
- Max. Platinenabmessungen 568 KB
(OKW Produkt)
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B6515111 und vergessen Sie nicht, ein Angebot anzufordern!
