B6514112

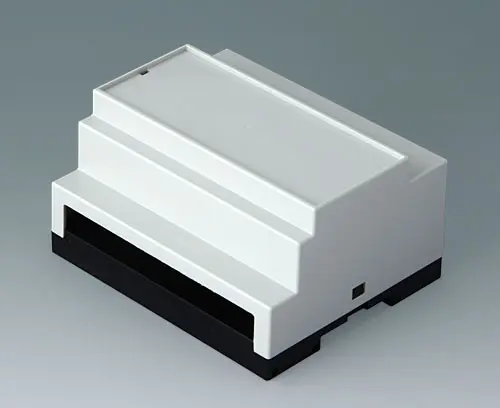

RAILTEC B, 6 Module, Ausf. XII

Gehäuse für Anwendungen mit größerem Bedarf an Einbauraum. Unterschiedliche Anschlussebenen flach und hoch für individuelle Bestückung. Gehäuse entspricht DIN 43880, Baugröße 1. Einfache und schnelle Rastmontage auf DIN-Schienen EN 60715 TH35. Unterteil mit Befestigungsdomen. Vertikale und horizontale Führungen für zusätzliche Platinen.

Ausführung

Für Stiftleisten (2 x 18-polig) im Raster 5,0 / 5,08

Lieferumfang

1 Unterteil mit Rastclip, 1 Oberteil

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B6514112

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Wand/Halter"

B6600334 Wandhalter-Set

B6600334

Wandhalter-Set Für direkte Befestigung an Wänden. Schraubenlose Montage im Unterteil (RAILTEC B).

Lieferumfang 2 Stück als Set

B6600334

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt

schwarz

Zubehör "Klemmen"

B6604222 Stiftleiste, Raster 5,08

B6604222

Stiftleiste, Raster 5,08 Stiftleiste "Platine", Raster 5,08. 18-polig.

Lieferumfang 1 Stück

B6604222

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
B6604223 Stiftleiste, Raster 5,08

B6604223

Stiftleiste, Raster 5,08 Stiftleiste "Stecker", Raster 5,08. 18-polig.

Lieferumfang 1 Stück

B6604223

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

B6604100 Deckel, 6 Module

B6604100

Deckel, 6 Module Deckel rastend, zum Schutz der Anzeige- und Bedienelemente.

Lieferumfang 1 Deckel

B6604100

Deckel, 6 Module
Produkt Ihrem Warenkorb hinzugefügt

transparent

Produktoptionen für B6514112

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Oberteil

Unterteil
Farbe
Oberteil lichtgrau RAL 7035,
Unterteil schwarz,
Rastclip schwarz
Standards
RoHS konform
DIN EN 60715 TH35
DIN VDE 0470-1
DIN 43880 Baugröße 1
REACH konform
VBG 4
IEC 529
Breite
105 mm
Höhe
86 mm
Tiefe
59 mm
Platinenlänge Unterteil
82,4 mm
Platinenbreite Unterteil
99,2 mm
Pole
≤ 36
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Sonstige Informationen

Gewicht/1 Stück
72 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Dänemark

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B6514112 und vergessen Sie nicht, ein Angebot anzufordern!
