Aluminium-Profilgehäuse
B6514111

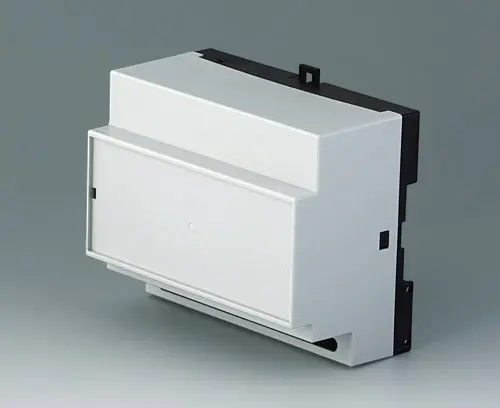

RAILTEC B, 6 Module, Ausf. XI
Gehäuse für Anwendungen mit größerem Bedarf an Einbauraum. Unterschiedliche Anschlussebenen flach und hoch für individuelle Bestückung. Gehäuse entspricht DIN 43880, Baugröße 1. Einfache und schnelle Rastmontage auf DIN-Schienen EN 60715 TH35. Unterteil mit Befestigungsdomen. Vertikale und horizontale Führungen für zusätzliche Platinen.
AusführungFür Printklemmen im Raster 5,0 / 5,08 (max. 18 Klemmen)
Lieferumfang1 Unterteil mit Rastclip, 1 Oberteil
Erstellen Sie Ihr PDF-Datenblatt für B6514111
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
Zubehör "Wand/Halter"
B6600334
Lieferumfang 2 Stück als Set
B6600334
Wandhalter-Setschwarz
Zubehör "Klemmen"
B6604111
Lieferumfang 1 Stück
B6604111
Printklemme, Raster 5,0Zubehör "Schrauben"
A0305031
Lieferumfang 1 selbstformende Schraube
A0305031
Selbstformende Schraube 2,5 x 6 mm (PZ1)Zubehör
B6604100
Lieferumfang 1 Deckel
B6604100
Deckel, 6 Moduletransparent
Oberteil
Unterteil
Unterteil schwarz,
Rastclip schwarz
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 217 KB
- AutoCAD DWG-Format 425 KB
- AutoCAD DXF-Format 1.430 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 258 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00022345.x_t 2.089 KB
- 00022345.step 4.904 KB
- 00022345.sat 4.068 KB
Sonstige Informationen
- Max. Platinenabmessungen 568 KB
(OKW Produkt)
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B6514111 und vergessen Sie nicht, ein Angebot anzufordern!
