B6506121

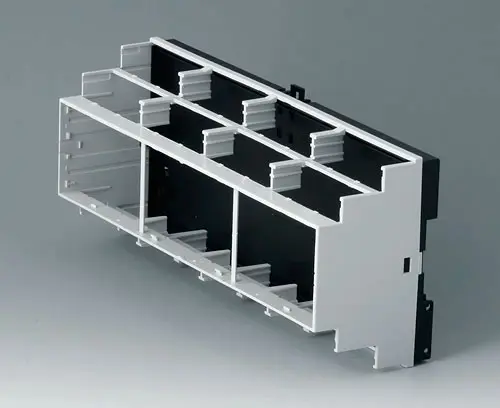

RAILTEC B, 12 Module, Ausf. VI

Gehäuse mit offenen Anschlussseiten - für max. 16 Klemmenabdeckungen flach, 8 Klemmenabdeckungen hoch oder 8 Trennwände (Zubehör). Einfache und schnelle Rastmontage auf DIN-Schienen EN 60715 TH35. Flexible Positionierung der Leiterplatten in allen 3 Raumrichtungen.

Ausführung

Individuelle Konfiguration siehe Zubehör

Lieferumfang

1 Unterteil mit Rastclip, 1 Oberteil

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B6506121

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Wand/Halter"

B6600334 Wandhalter-Set

B6600334

Wandhalter-Set Für direkte Befestigung an Wänden. Schraubenlose Montage im Unterteil (RAILTEC B).

Lieferumfang 2 Stück als Set

B6600334

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt

schwarz

Zubehör "Klemmen"

B6600111 Printklemme, Raster 5,0

B6600111

Printklemme, Raster 5,0 Printklemme, Raster 5,0. 36-polig.

Lieferumfang 1 Stück

B6600111

Printklemme, Raster 5,0
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
B6602222 Stiftleiste, Raster 5,08

B6602222

Stiftleiste, Raster 5,08 Stiftleiste "Platine", Raster 5,08. 9-polig.

Lieferumfang 1 Stück

B6602222

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
B6602223 Stiftleiste, Raster 5,08

B6602223

Stiftleiste, Raster 5,08 Stiftleiste "Stecker", Raster 5,08. 9-polig.

Lieferumfang 1 Stück

B6602223

Stiftleiste, Raster 5,08
Produkt Ihrem Warenkorb hinzugefügt
B6608111 Printklemme, Raster 5,0

B6608111

Printklemme, Raster 5,0 Printklemme, Raster 5,0. 9-polig.

Lieferumfang 1 Stück

B6608111

Printklemme, Raster 5,0
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Klemmenabdeckung"

B6608140 Klemmenabdeckung, flach

B6608140

Klemmenabdeckung, flach Montage durch einfaches Verrasten.

Ausführung Geschlossen

Lieferumfang 1 Stück

B6608140

Klemmenabdeckung, flach
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
B6608141 Klemmenabdeckung, flach

B6608141

Klemmenabdeckung, flach Montage durch einfaches Verrasten.

Ausführung Mit Lüftungsschlitzen

Lieferumfang 1 Stück

B6608141

Klemmenabdeckung, flach
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
B6608142 Klemmenabdeckung, flach

B6608142

Klemmenabdeckung, flach Montage durch einfaches Verrasten.

Ausführung Für Printklemmen Raster 5.0, 9-polig

Lieferumfang 1 Stück

B6608142

Klemmenabdeckung, flach
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
B6608143 Klemmenabdeckung, flach

B6608143

Klemmenabdeckung, flach Montage durch einfaches Verrasten.

Ausführung Perforiert Raster 5,0, 9-polig

Lieferumfang 1 Stück

B6608143

Klemmenabdeckung, flach
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
B6608160 Klemmenabdeckung, hoch

B6608160

Klemmenabdeckung, hoch Montage durch einfaches Verrasten.

Ausführung Geschlossen

Lieferumfang 1 Stück

B6608160

Klemmenabdeckung, hoch
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
B6608161 Klemmenabdeckung, hoch

B6608161

Klemmenabdeckung, hoch Montage durch einfaches Verrasten.

Ausführung Mit Lüftungsschlitzen

Lieferumfang 1 Stück

B6608161

Klemmenabdeckung, hoch
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
B6608162 Klemmenabdeckung, hoch

B6608162

Klemmenabdeckung, hoch Montage durch einfaches Verrasten.

Ausführung Konvex, geschlossen

Lieferumfang 1 Stück

B6608162

Klemmenabdeckung, hoch
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
B6608163 Klemmenabdeckung, hoch

B6608163

Klemmenabdeckung, hoch Montage durch einfaches Verrasten.

Ausführung Konvex, mit Lüftungsschlitzen

Lieferumfang 1 Stück

B6608163

Klemmenabdeckung, hoch
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
B6608191 Trennwand

B6608191

Trennwand Trennt den Elektronik- und Klemmenbereich bei Einsatz ohne Klemmenabdeckung (unterste Ebene). Anschlüsse von außen zugänglich. Einfach zum Einschieben.

Ausführung Mit Lüftungsschlitzen

Lieferumfang 1 Stück

B6608191

Trennwand
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

B6606100 Deckel, 12 Module

B6606100

Deckel, 12 Module Deckel rastend, zum Schutz der Anzeige- und Bedienelemente.

Lieferumfang 1 Deckel

B6606100

Deckel, 12 Module
Produkt Ihrem Warenkorb hinzugefügt

transparent
B6606180 Frontplatte, 12 Module, Ausf. VI

B6606180

Frontplatte, 12 Module, Ausf. VI Zum Rasten.

Lieferumfang 1 Frontplatte

B6606180

Frontplatte, 12 Module, Ausf. VI
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau
206x42mm
B6606480 Frontplatte, 12 Module, Ausf. VI

B6606480

Frontplatte, 12 Module, Ausf. VI Zum Rasten.

Lieferumfang 1 Frontplatte

B6606480

Frontplatte, 12 Module, Ausf. VI
Produkt Ihrem Warenkorb hinzugefügt

rot transparent
206x42mm
B6606580 Frontplatte, 12 Module, Ausf. VI

B6606580

Frontplatte, 12 Module, Ausf. VI Zum Rasten.

Lieferumfang 1 Frontplatte

B6606580

Frontplatte, 12 Module, Ausf. VI
Produkt Ihrem Warenkorb hinzugefügt

rauchglas
206x42mm

Produktoptionen für B6506121

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Oberteil

Unterteil
Farbe
Oberteil lichtgrau RAL 7035,
Unterteil schwarz,
Rastclip schwarz
Standards
RoHS konform
DIN EN 60715 TH35
DIN VDE 0470-1
DIN 43880 Baugröße 1
REACH konform
VBG 4
IEC 529
Breite
210 mm
Höhe
90 mm
Tiefe
58 mm
Platinenlänge Unterteil
82 mm
Platinenbreite Unterteil
204,2 mm
Raster
5,0 mm
Pole
≤ 144
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Sonstige Informationen

Gewicht/1 Stück
90 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Dänemark

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B6506121 und vergessen Sie nicht, ein Angebot anzufordern!
