Aluminium-Profilgehäuse
B6504229

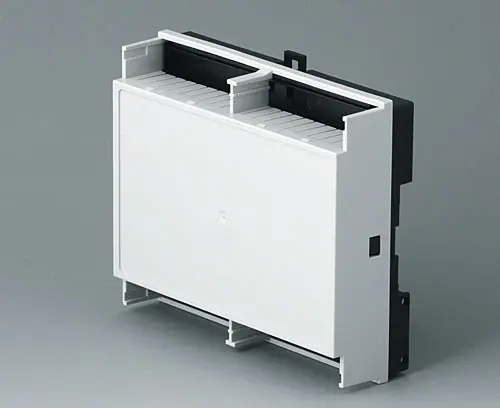

RAILTEC B, 6 Module, Ausf. flach
Gehäuse mit offenen Anschlussseiten, flache Bauform - für max. 4 Klemmenabdeckungen flach (Zubehör). Einfache und schnelle Rastmontage auf DIN-Schienen EN 60715 TH35 oder direkte Wandmontage (Zubehör). Unterteil mit Befestigungsdomen.
AusführungIndividuelle Konfiguration siehe Zubehör
Lieferumfang1 Unterteil mit Rastclip, 1 Oberteil
2D PDF Zeichnung
3D PDF
3D/2D herunterladen
3D/2D herunterladen
Erstellen Sie Ihr PDF-Datenblatt für B6504229
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
In den Warenkorb legen
Zubehör "Wand/Halter"
B6600334
Wandhalter-Set
Für direkte Befestigung an Wänden. Schraubenlose Montage im Unterteil (RAILTEC B).
Lieferumfang 2 Stück als Set
B6600334
Wandhalter-SetProdukt Ihrem Warenkorb hinzugefügt
schwarz
Zubehör "Klemmen"
B6608111
Printklemme, Raster 5,0
Printklemme, Raster 5,0. 9-polig.
Lieferumfang 1 Stück
B6608111
Printklemme, Raster 5,0Produkt Ihrem Warenkorb hinzugefügt
Zubehör "Klemmenabdeckung"
B6608140
Klemmenabdeckung, flach
Montage durch einfaches Verrasten.
Ausführung Geschlossen
Lieferumfang 1 Stück
B6608140
Klemmenabdeckung, flachProdukt Ihrem Warenkorb hinzugefügt
lichtgrau
B6608141
Klemmenabdeckung, flach
Montage durch einfaches Verrasten.
Ausführung Mit Lüftungsschlitzen
Lieferumfang 1 Stück
B6608141
Klemmenabdeckung, flachProdukt Ihrem Warenkorb hinzugefügt
lichtgrau
B6608142
Klemmenabdeckung, flach
Montage durch einfaches Verrasten.
Ausführung Für Printklemmen Raster 5.0, 9-polig
Lieferumfang 1 Stück
B6608142
Klemmenabdeckung, flachProdukt Ihrem Warenkorb hinzugefügt
lichtgrau
B6608143
Klemmenabdeckung, flach
Montage durch einfaches Verrasten.
Ausführung Perforiert Raster 5,0, 9-polig
Lieferumfang 1 Stück
B6608143
Klemmenabdeckung, flachProdukt Ihrem Warenkorb hinzugefügt
lichtgrau
Zubehör "Schrauben"
A0305031
Selbstformende Schraube 2,5 x 6 mm (PZ1)
Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
A0305031
Selbstformende Schraube 2,5 x 6 mm (PZ1)Produkt Ihrem Warenkorb hinzugefügt
Produktoptionen für B6504229
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
- Technische Daten
-
Zeichnungen 2D, 3D / Infos
- Kfm. Daten
Material
Oberteil
Unterteil
Farbe
Oberteil
lichtgrau RAL 7035,
Unterteil schwarz,
Rastclip schwarz
Unterteil schwarz,
Rastclip schwarz
Standards
Breite
105 mm
Höhe
89,6 mm
Tiefe
31,25 mm
Platinenlänge Unterteil
82 mm
Platinenbreite Unterteil
99,2 mm
Folienlänge
60 mm
Folienbreite
97,7 mm
Raster
5,0 mm
Pole
≤ 36
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 228 KB
- AutoCAD DWG-Format 408 KB
- AutoCAD DXF-Format 1.584 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 379 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00016104.x_t 2.842 KB
- 00016104.step 6.489 KB
- 00016104.sat 8.909 KB
Sonstige Informationen
- Max. Platinenabmessungen 568 KB
Gewicht/1 Stück
61 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
39269097
Herstellungsland
Dänemark
