A9086265 PULTGEHÄUSE 190 F

A9086265

PULTGEHÄUSE 190 F

Zweiteiliges Gehäuse mit geneigtem Bedienfeld 1,5 mm vertieft. Im Unterteil Befestigungstürme und Führungsstege für den horizontalen und vertikalen Einbau von Leiterplatten.

Ausführung

Oberteil für Frontplattenmontage, flaches Unterteil

Lieferumfang

1 Ober- und Unterteil, Montage-Set

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör zum Komplettieren

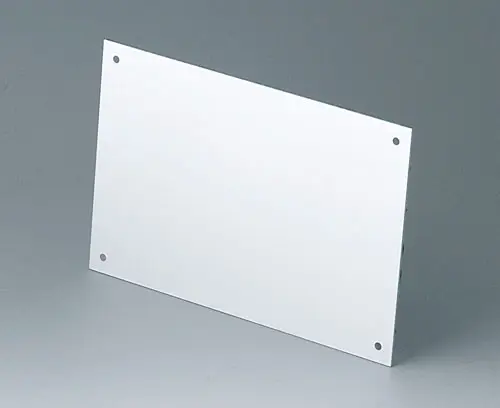

A9186001 Frontplatte 190 F/H

A9186001

Frontplatte 190 F/H Frontplatte für PULTGEHÄUSE 190 F und H.

Lieferumfang 1 Frontplatte (Schrauben im Gehäuse-Montage-Set)

schließen

A9186001

Frontplatte 190 F/H
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
matt eloxiert
161,5x106x1,5mm

Zubehör "Wand/Halter"

B1350048 Wandhalter-Set

B1350048

Wandhalter-Set Zweiteilige Konstruktion. Der Adapter wird mit dem Gehäuseunterteil verschraubt. Vorgeformte Taschen ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.

Lieferumfang 1 Wandhalter, 1 Adapter 50 x 100 mm und Montage-Set

schließen

B1350048

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
kieselgrau RAL 7032

Zubehör "Schrauben"

A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9210290 Anti-Rutsch-Füßchen 9,5 x 3,8 mm

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9210290

Anti-Rutsch-Füßchen 9,5 x 3,8 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent

Produktoptionen für A9086265

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Farbe
Unterteil kieselgrau RAL 7032,
Oberteil grauweiß RAL 9002
Breite
190 mm
Tiefe
138 mm
Höhe
47 mm
Platinenlänge Unterteil
118 mm
Platinenbreite Unterteil
180 mm
Platinenlänge Oberteil
127 mm
Platinenbreite Oberteil
175 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
190 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
