B4414307

PROTEC 140, Ausf. III

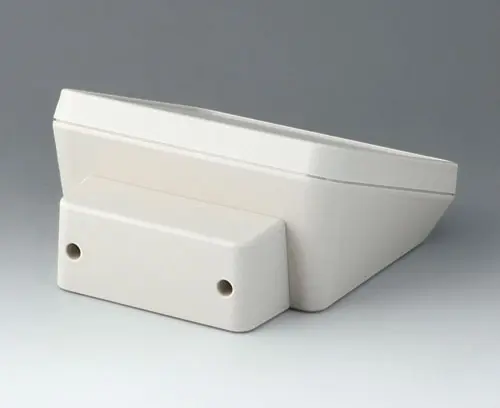

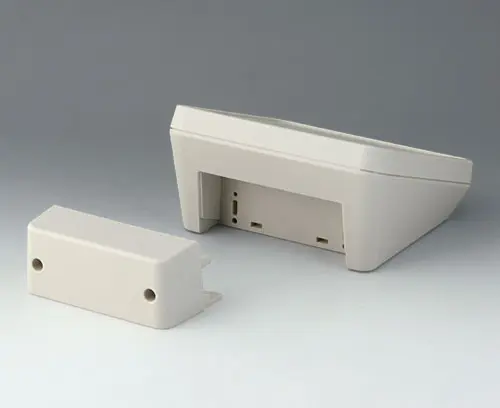

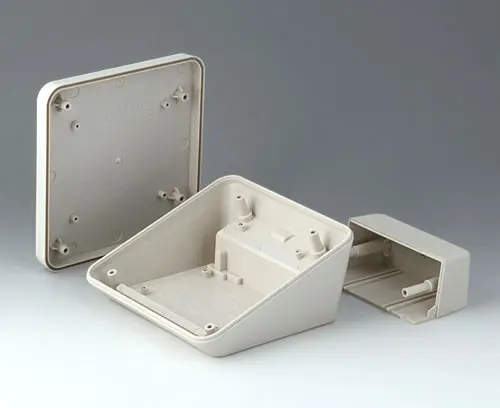

3-teiliges Kunststoffgehäuse in modernem Design mit einer ergonomisch geneigten Bedienfläche. Der im Lieferumfang enthaltene Deckel ermöglicht zusätzliches Einbauvolumen in einem separaten Bereich. Befestigungsdome für Platinen und Bauteile im Ober- und Unterteil. Wandhalter und Dichtung (zur Erhöhung der Schutzart bis IP 65) im Zubehörprogramm. Unsichtbare Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Durch das hochwertige Material  und die robuste Konstruktion auch im Außenbereich einsetzbar.

Lieferumfang

Ober- und Unterteil, Deckel, Montage-Set inkl. 4 selbstklebende Gummifüße

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B4414307

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Schutz"

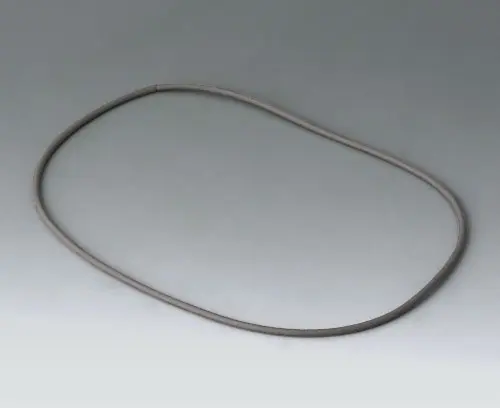

B4514030 Dichtung 140

B4514030

Dichtung 140

Verwendung: Zur Erhöhung der Schutzart bei PROTEC 140. Gehäuseoberteil mit Nut zum Einlegen der Dichtung.

Lieferumfang 1 Dichtung

B4514030

Dichtung 140
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Wand/Halter"

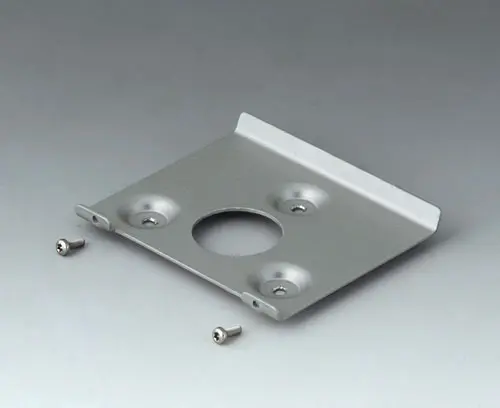

B4514101 Wandhalter 140

B4514101

Wandhalter 140

Halter zur soliden und bündigen Befestigung an der Wand. Gehäuse wird im zurückversetzten Schnittstellenareal mit dem Wandhalter verschraubt. Vorteil: Verschraubung befindet sich außerhalb des Sichtbereiches.

Lieferumfang 1 Wandhalter, 2 Schrauben

B4514101

Wandhalter 140
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0325060 Selbstformende Schraube 2,5 x 6 mm (T8)

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8) Selbstformende Schraube mit Torx-Antrieb T8. Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8)
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B4414307

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Schutzart

Erforderliches Zubehör: Dichtung
Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
140 mm
Tiefe
160 mm
Höhe
76 mm
Platinenlänge Unterteil
68 mm
Platinenbreite Unterteil
120 mm
Platinenlänge Oberteil
130 mm
Platinenbreite Oberteil
130 mm
Folienlänge
130,9 mm
Folienbreite
130,9 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
252 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B4414307 und vergessen Sie nicht, ein Angebot anzufordern!
