B3218201

NET-BOX 180, Ausf. II

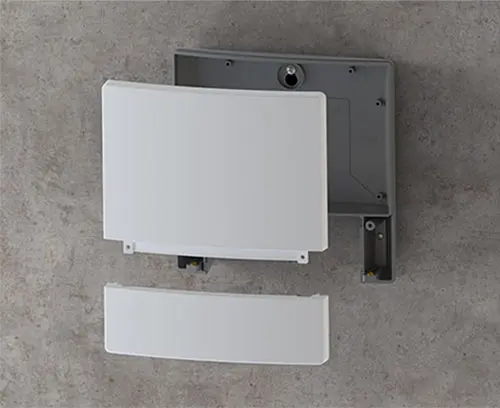

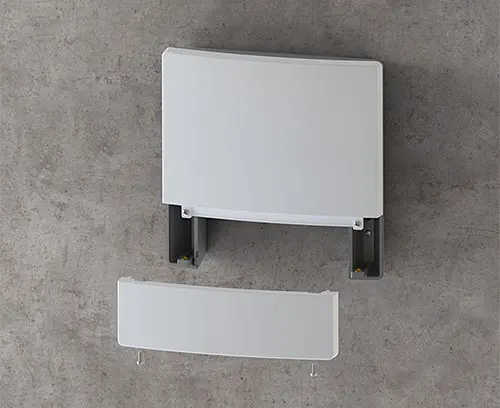

Dreiteiliges Kunststoffgehäuse im einheitlichen Erscheinungsbild durch abgedeckte Gehäuseverschraubungen. Moderne Farbkombination lichtgrau und lava. 2 Platinenebenen mit je 4 Befestigungsdomen im Elektronikraum. Durch das hochwertige Material ASA+PC-FR auch im Außenbereich einsetzbar.

Ausführung

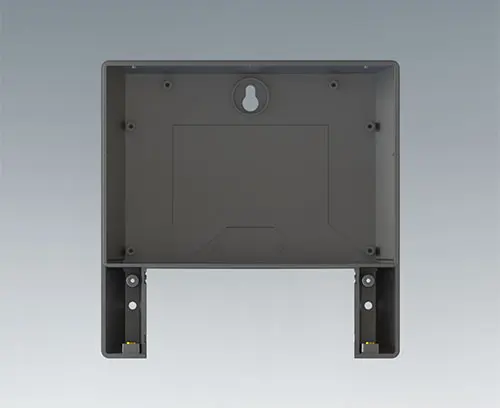

Unterteil mit Öffnungen für eine verdeckte Dreipunkt-Wandbefestigung: 1 Schlüsselloch für mittige Aufhängung sowie 2 Bohrungen, um das Gehäuse unten rechts und links zu sichern.

Lieferumfang

1 Unter- und Oberteil, 1 Blende und 1 Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B3218201

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Schutz"

B3318159 Dichtungs-Set 180

B3318159

Dichtungs-Set 180 Verwendung: Zur Erhöhung der Schutzart bei NET-BOX 180.

Lieferumfang 1 Dichtungs-Set

B3318159

Dichtungs-Set 180
Produkt Ihrem Warenkorb hinzugefügt

schwarz

Zubehör "Schrauben"

A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9207150 Anti-Rutsch-Füßchen 6,5 x 2 mm

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent
B3318918 Abdeckung 180

B3318918

Abdeckung 180 Mit der optionalen Abdeckung haben Sie die Möglichkeit, eine weitere Platine zu montieren und das Gehäuse optisch nach unten zu schließen.

Lieferumfang 1 Abdeckung

B3318918

Abdeckung 180
Produkt Ihrem Warenkorb hinzugefügt

lava

Produktoptionen für B3218201

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Schutzart

Erforderliches Zubehör: Dichtungs-Set
Farbe
Oberteil und Blende lichtgrau RAL 7035,
Unterteil lava
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
180 mm
Höhe
180 mm
Tiefe
48,5 mm
Platinenlänge Unterteil
112 mm
Platinenbreite Unterteil
154 mm
Platinenlänge Oberteil
114 mm
Platinenbreite Oberteil
168 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
302 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B3218201 und vergessen Sie nicht, ein Angebot anzufordern!
