B3214101

NET-BOX 140, Ausf. I

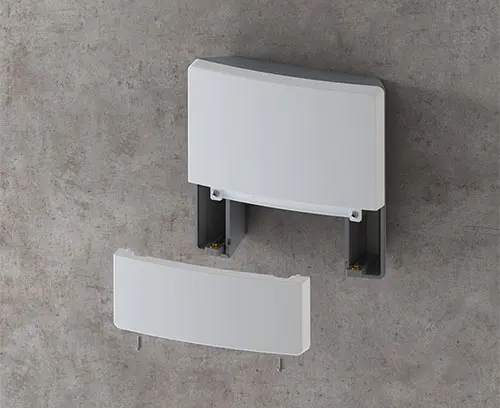

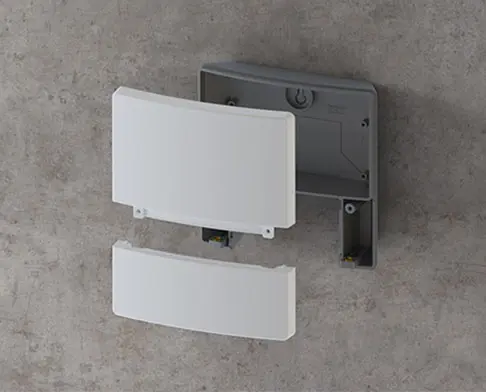

Dreiteiliges Kunststoffgehäuse im einheitlichen Erscheinungsbild durch abgedeckte Gehäuseverschraubungen. Moderne Farbkombination lichtgrau und lava. 2 Platinenebenen mit je 4 Befestigungsdomen im Elektronikraum. Durch das hochwertige Material ASA+PC-FR auch im Außenbereich einsetzbar.

Ausführung

Unterteil ohne Öffnungen.

Lieferumfang

1 Unter- und Oberteil, 1 Blende und 1 Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B3214101

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Schutz"

B3314159 Dichtungs-Set 140

B3314159

Dichtungs-Set 140 Verwendung: Zur Erhöhung der Schutzart bei NET-BOX 140.

Lieferumfang 1 Dichtungs-Set

B3314159

Dichtungs-Set 140
Produkt Ihrem Warenkorb hinzugefügt

schwarz

Zubehör "Wand/Halter"

A9325018 Masthalter / Rohrhalter

A9325018

Masthalter / Rohrhalter

Zur sicheren und stabilen Montage von IP-geschützten, robusten Gehäusen mit Befestigungsschellen oder Kabelbindern an Rohren / Masten mit Durchmessern ab 30 mm. Einteilige Konstruktion aus UV-beständigem Material.

Hinweis:
Jeder Anwendungsfall (Umgebung, Dichtigkeit, Gehäusegröße/-version, Mastdurchmesser etc.) ist unterschiedlich. Aufgrund dessen werden keine Montageschrauben oder Befestigungsschellen mitgeliefert, lediglich die Mast-/Rohrhalterung. Auf Anfrage haben wir jedoch vielfältige Lösungsmöglichkeiten parat, welche passgenau auf den späteren Einsatzbereich zugeschnitten sind.

Lieferumfang 1 Mast-/Rohrhalter

A9325018

Masthalter / Rohrhalter
Produkt Ihrem Warenkorb hinzugefügt

anthrazitgrau RAL 7016
100x100x20mm

Zubehör "Schrauben"

A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Zubehör

A9207150 Anti-Rutsch-Füßchen 6,5 x 2 mm

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent
B3314918 Abdeckung 140

B3314918

Abdeckung 140 Mit der optionalen Abdeckung haben Sie die Möglichkeit, eine weitere Platine zu montieren und das Gehäuse optisch nach unten zu schließen.

Lieferumfang 1 Abdeckung

B3314918

Abdeckung 140
Produkt Ihrem Warenkorb hinzugefügt

lava

Produktoptionen für B3214101

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Schutzart

Erforderliches Zubehör: Dichtungs-Set,
Farbe
Oberteil und Blende lichtgrau RAL 7035,
Unterteil lava
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
140 mm
Höhe
140 mm
Tiefe
46,5 mm
Platinenlänge Unterteil
72 mm
Platinenbreite Unterteil
114 mm
Platinenlänge Oberteil
74 mm
Platinenbreite Oberteil
128 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
204 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B3214101 und vergessen Sie nicht, ein Angebot anzufordern!
