B1822127

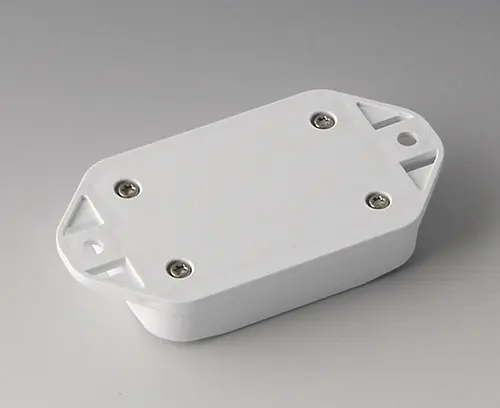

MINI-DATA-BOX EF40, flach, mit Flansch

2-teiliges Kunststoffgehäuse mit flachem Oberteil. Unterteil mit integriertem Flansch zur schnellen Wandmontage oder zur Befestigung an Schienen und Rohrprofilen bzw. am Mast. Robuste Konstruktion mit bewährter Nut-/ Federverbindung. Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Fixiersockel für Platinen und Bauteile in Ober- und Unterteil. Die Befestigung auf den Sockeln erfolgt mittels Heißverstemmen.

Ausführung

Unterteil mit Flansch, Oberteil flach

Lieferumfang

Ober- und Unterteil, Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B1822127

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Schutz"

B1922101 Dichtung E40/EF40

B1922101

Dichtung E40/EF40 Verwendung: Zur Erhöhung der Schutzart bei MINI-DATA-BOX E40 und EF40. Gehäuseunterteile mit Nut zum Einlegen der Dichtung.

Lieferumfang 1 Dichtung

B1922101

Dichtung E40/EF40
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B1822127

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Schutzart

Erforderliches Zubehör: Dichtung,
Farbe
verkehrsweiß RAL 9016
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
60 mm
Breite
40 mm
Höhe
15 mm
Platinenlänge Unterteil
52 mm
Platinenbreite Unterteil
32 mm
Platinenlänge Oberteil
52 mm
Platinenbreite Oberteil
32 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
18 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B1822127 und vergessen Sie nicht, ein Angebot anzufordern!
