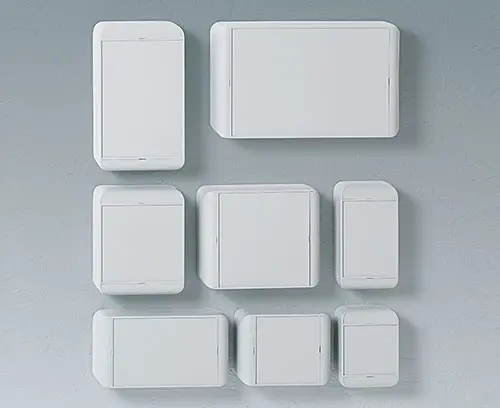

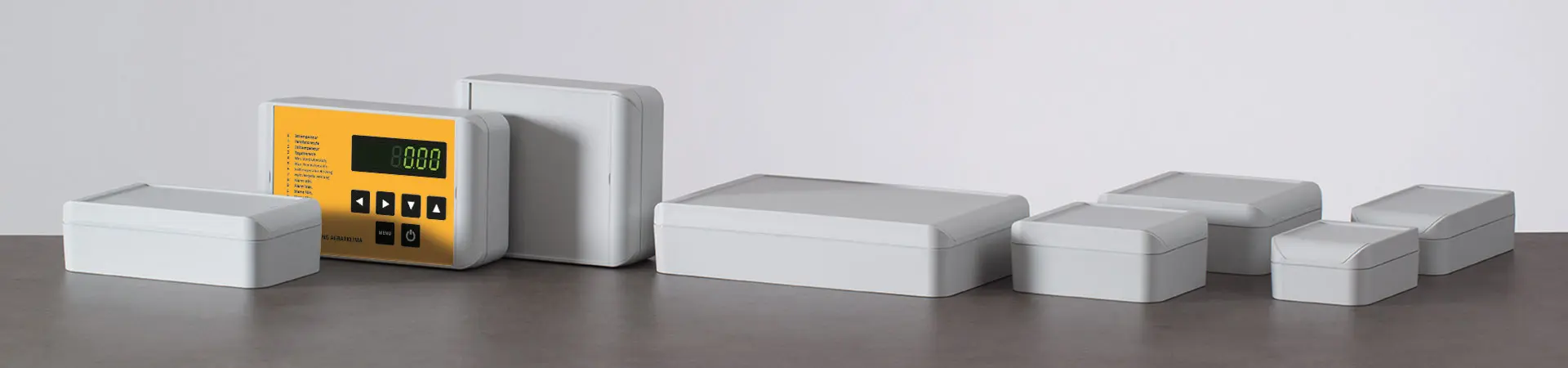

Smart-Box

Smarte Gehäuse in IP 66

Gerundete Flächen vermitteln eine angenehm smarte Erscheinung und unterstreichen so die repräsentativen Qualitäten der Gehäusereihe SMART-BOX.

  • überzeugendes  Design; konturbündige Blenden machen den Verschraubungsbereich unsichtbar
  • hochwertiges ASA+PC (UL 94 V-0) für harte Beanspruchung; außerdem flammwidrig und selbstverlöschend
  • funkwellendurchlässiges Gehäusematerial

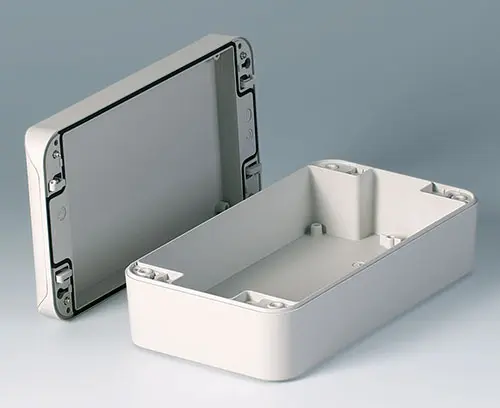

  • hohe Schutzart IP 66 (90/110/130/150 breit), IP 65 (170 breit); die Dichtung ist bereits im Oberteil eingelegt
  • hochwertige Edelstahl-Gehäuseschrauben mit hoher Korrosionsbeständigkeit – auch gegen aggressive Medien – durch A2 Stahllegierung

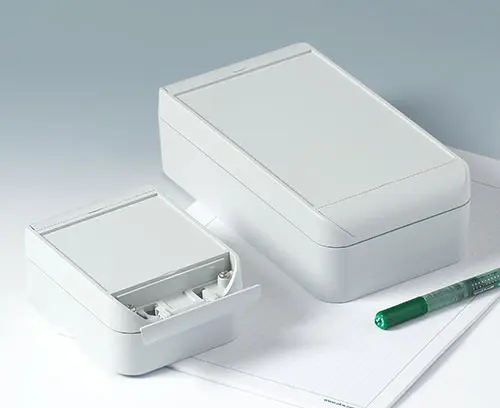

  • einsetzbar als Tisch- und Wandgehäuse

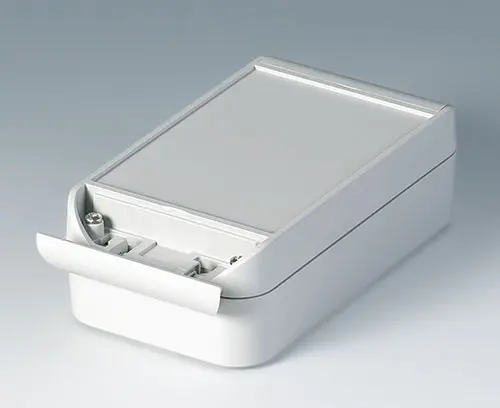

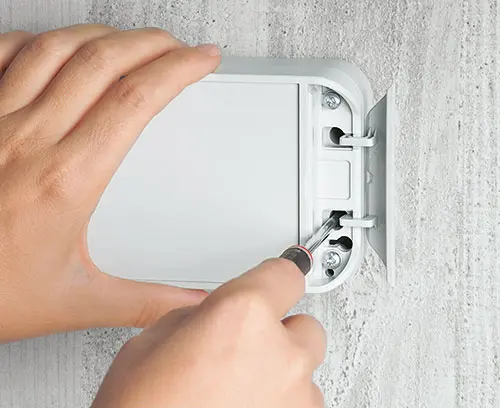

  • verdeckte Wandmontage unterhalb der Blenden

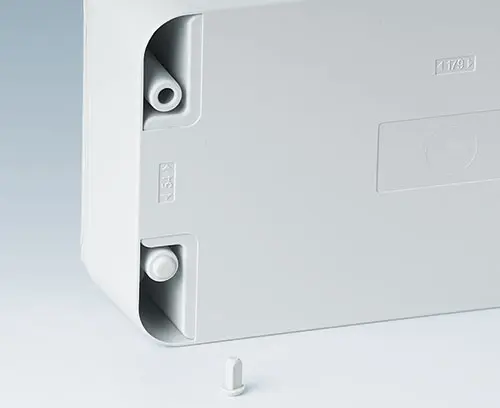

  • Gehäusefüße (Zubehör), einfach zum Einstecken, sorgen für sicheren Stand bei Tischanwendungen
  • Deckelsicherung erleichtert alle Montage- und Servicearbeiten

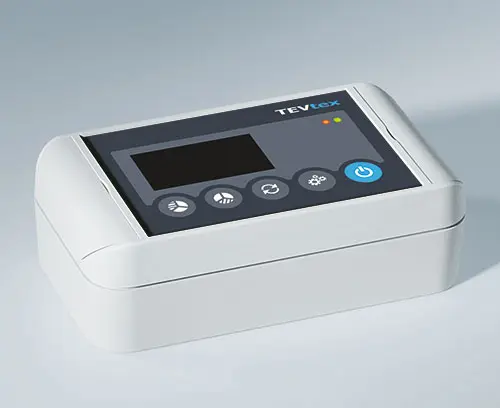

  • vertieft liegendes Bedienfeld zum Schutz der Folientastatur; zusätzliche Labelfläche auf der Unterseite

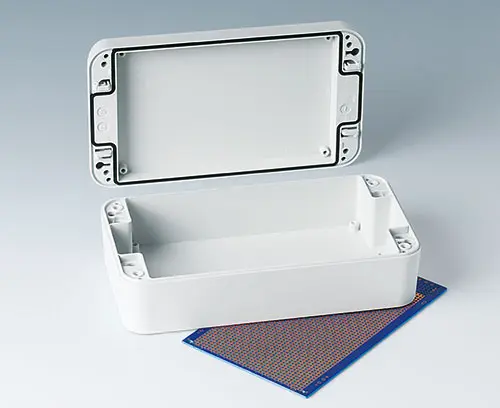

  • Befestigungsdome für Platinen und Einbauteile
PDF erstellen

Mehr erfahren!

Lesen Sie unsere Blogbeiträge zu smart-box Blogartikel anzeigen >>

Anwendungsfelder

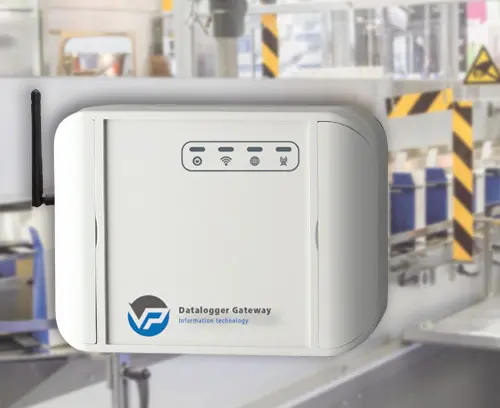

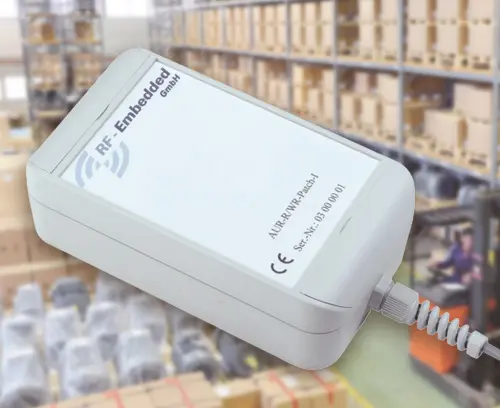

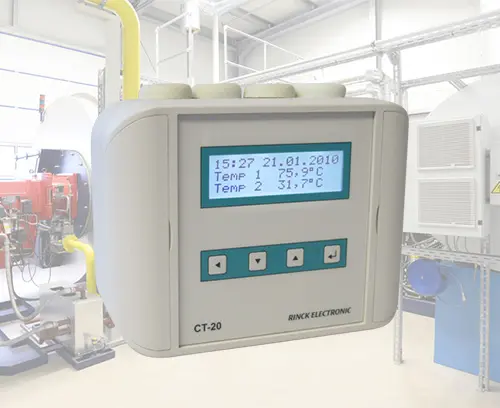

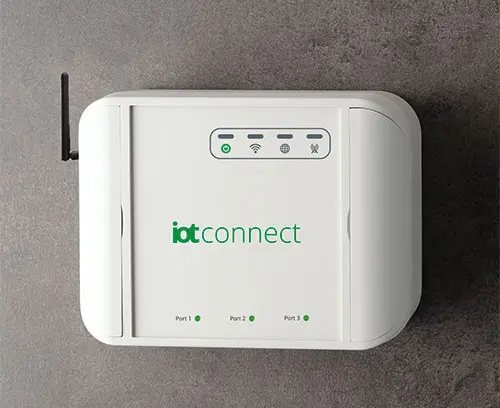

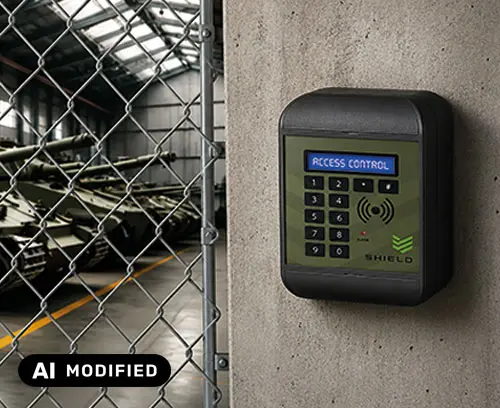

Prädestiniert für designorientierte Elektro- und Elektronikanwendungen, z.B. Heizungs-, Klima- und Lüftungstechnik, Steuerungs- und Anlagenbau, Sicherheitstechnik, IoT/IIoT, Smart Factory, Industrie 4.0, Gateways, Datenlogger, etc.

C6009121 SMART-BOX 90 BREIT

C6009121

SMART-BOX 90 BREIT Vierteiliges Kunststoffgehäuse, prädestiniert für designorientierte Elektro- und Elektronikanwendungen. Die Dichtung ist bereits im Oberteil vormontiert. Gehäuseverschraubung außerhalb des Dichtbereichs. Vertieft liegendes Bedienfeld zum Schutz der Folientastatur. Befestigungsdome für Platinen und DIN-Schienen.

Lieferumfang 1 Unter- und Oberteil mit Dichtung, 2 Blenden (klappbar), Montage-Set inkl. Deckelsicherung

C6009121

SMART-BOX 90 BREIT
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau RAL 7035
120x90x50mm
C6009161 SMART-BOX 90 BREIT

C6009161

SMART-BOX 90 BREIT Vierteiliges Kunststoffgehäuse, prädestiniert für designorientierte Elektro- und Elektronikanwendungen. Die Dichtung ist bereits im Oberteil vormontiert. Gehäuseverschraubung außerhalb des Dichtbereichs. Vertieft liegendes Bedienfeld zum Schutz der Folientastatur. Befestigungsdome für Platinen und DIN-Schienen.

Lieferumfang 1 Unter- und Oberteil mit Dichtung, 2 Blenden (klappbar), Montage-Set inkl. Deckelsicherung

C6009161

SMART-BOX 90 BREIT
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau RAL 7035
160x90x50mm
C6011141 SMART-BOX 110 BREIT

C6011141

SMART-BOX 110 BREIT Vierteiliges Kunststoffgehäuse, prädestiniert für designorientierte Elektro- und Elektronikanwendungen. Die Dichtung ist bereits im Oberteil vormontiert. Gehäuseverschraubung außerhalb des Dichtbereichs. Vertieft liegendes Bedienfeld zum Schutz der Folientastatur. Befestigungsdome für Platinen und DIN-Schienen.

Lieferumfang 1 Unter- und Oberteil mit Dichtung, 2 Blenden (klappbar), Montage-Set inkl. Deckelsicherung

C6011141

SMART-BOX 110 BREIT
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau RAL 7035
140x110x60mm
C6011201 SMART-BOX 110 BREIT

C6011201

SMART-BOX 110 BREIT Vierteiliges Kunststoffgehäuse, prädestiniert für designorientierte Elektro- und Elektronikanwendungen. Die Dichtung ist bereits im Oberteil vormontiert. Gehäuseverschraubung außerhalb des Dichtbereichs. Vertieft liegendes Bedienfeld zum Schutz der Folientastatur. Befestigungsdome für Platinen und DIN-Schienen.

Lieferumfang 1 Unter- und Oberteil mit Dichtung, 2 Blenden (klappbar), Montage-Set inkl. Deckelsicherung

C6011201

SMART-BOX 110 BREIT
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau RAL 7035
200x110x60mm
C6013161 SMART-BOX 130 BREIT

C6013161

SMART-BOX 130 BREIT Vierteiliges Kunststoffgehäuse, prädestiniert für designorientierte Elektro- und Elektronikanwendungen. Die Dichtung ist bereits im Oberteil vormontiert. Gehäuseverschraubung außerhalb des Dichtbereichs. Vertieft liegendes Bedienfeld zum Schutz der Folientastatur. Befestigungsdome für Platinen und DIN-Schienen.

Lieferumfang 1 Unter- und Oberteil mit Dichtung, 2 Blenden (klappbar), Montage-Set inkl. Deckelsicherung

C6013161

SMART-BOX 130 BREIT
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau RAL 7035
160x130x60mm
C6013221 SMART-BOX 130 BREIT

C6013221

SMART-BOX 130 BREIT Vierteiliges Kunststoffgehäuse, prädestiniert für designorientierte Elektro- und Elektronikanwendungen. Die Dichtung ist bereits im Oberteil vormontiert. Gehäuseverschraubung außerhalb des Dichtbereichs. Vertieft liegendes Bedienfeld zum Schutz der Folientastatur. Befestigungsdome für Platinen und DIN-Schienen.

Lieferumfang 1 Unter- und Oberteil mit Dichtung, 2 Blenden (klappbar), Montage-Set inkl. Deckelsicherung

C6013221

SMART-BOX 130 BREIT
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau RAL 7035
220x130x60mm
C6015181 SMART-BOX 150 BREIT

C6015181

SMART-BOX 150 BREIT Vierteiliges Kunststoffgehäuse, prädestiniert für designorientierte Elektro- und Elektronikanwendungen. Die Dichtung ist bereits im Oberteil vormontiert. Gehäuseverschraubung außerhalb des Dichtbereichs. Vertieft liegendes Bedienfeld zum Schutz der Folientastatur. Befestigungsdome für Platinen und DIN-Schienen.

Lieferumfang 1 Unter- und Oberteil mit Dichtung, 2 Blenden (klappbar), Montage-Set inkl. Deckelsicherung

C6015181

SMART-BOX 150 BREIT
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau RAL 7035
180x150x60mm
C6017281 SMART-BOX 170 BREIT

C6017281

SMART-BOX 170 BREIT Vierteiliges Kunststoffgehäuse, prädestiniert für designorientierte Elektro- und Elektronikanwendungen. Die Dichtung ist bereits im Oberteil vormontiert. Gehäuseverschraubung außerhalb des Dichtbereichs. Vertieft liegendes Bedienfeld zum Schutz der Folientastatur. Befestigungsdome für Platinen und DIN-Schienen.

Lieferumfang 1 Unter- und Oberteil mit Dichtung, 2 Blenden (klappbar), Montage-Set inkl. Deckelsicherung

C6017281

SMART-BOX 170 BREIT
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau RAL 7035
280x170x60mm
A0306031 Selbstformende Schraube 3 x 6 mm (PZ1)

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0308031 Selbstformende Schraube 3 x 8 mm (PZ1)

A0308031

Selbstformende Schraube 3 x 8 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0308031

Selbstformende Schraube 3 x 8 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
A0308132 Selbstformende Schraube 3 x 8 mm (T10)

A0308132

Selbstformende Schraube 3 x 8 mm (T10) Selbstformende Schraube mit Torx-Antrieb T10. Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0308132

Selbstformende Schraube 3 x 8 mm (T10)
Produkt Ihrem Warenkorb hinzugefügt
A9325018 Masthalter / Rohrhalter

A9325018

Masthalter / Rohrhalter

Zur sicheren und stabilen Montage von IP-geschützten, robusten Gehäusen mit Befestigungsschellen oder Kabelbindern an Rohren / Masten mit Durchmessern ab 30 mm. Einteilige Konstruktion aus UV-beständigem Material.

Hinweis:
Jeder Anwendungsfall (Umgebung, Dichtigkeit, Gehäusegröße/-version, Mastdurchmesser etc.) ist unterschiedlich. Aufgrund dessen werden keine Montageschrauben oder Befestigungsschellen mitgeliefert, lediglich die Mast-/Rohrhalterung. Auf Anfrage haben wir jedoch vielfältige Lösungsmöglichkeiten parat, welche passgenau auf den späteren Einsatzbereich zugeschnitten sind.

Lieferumfang 1 Mast-/Rohrhalter

A9325018

Masthalter / Rohrhalter
Produkt Ihrem Warenkorb hinzugefügt

anthrazitgrau RAL 7016
100x100x20mm
C2299018 Gehäusefüße

C2299018

Gehäusefüße Bei Verwendung als Tischgehäuse. Sie werden am Gehäuseboden eingesteckt.

Lieferumfang 4 Gehäusefüße

C2299018

Gehäusefüße
Produkt Ihrem Warenkorb hinzugefügt
C2306917 Druckausgleichselement M6x0,75

C2306917

Druckausgleichselement M6x0,75 Druckausgleichselemente mit besonders hohem Luftdurchsatz zum Schutz empfindlicher Elektronik. Durch einen Temperaturabfall, z.B. bei wechselnden Witterungsverhältnissen kann ein Unterdruck im Innern von abgedichteten Gehäusen entstehen. Wasser und Schmutz können durch die Dichtungen gesaugt werden und die Elektronik beschädigen. Die patentierte IQ Tex® Produkttechnologie ermöglicht einen besonders intensiven Luftdurchsatz und eignet sich besonders gut für große Schutzgehäuse und Schaltschränke. Gleichzeitig schützt die innovative Bauweise zuverlässig vor Schmutz und ist bei Bedarf bis zu einem Druck von 6 bar absolut wasserdicht.
Luftdurchsatz: 6,5 L/min - 0,25 bar; 16,5 L/min - 1 bar.
Wassereintrittspunkt: > 6 bar.
Temperaturbereich: -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).

Lieferumfang 1 Druckausgleichselement, 1 Dichtring, 1 Mutter

C2306917

Druckausgleichselement M6x0,75
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau RAL 7035

C2310917 Druckausgleichselement M10x1

C2310917

Druckausgleichselement M10x1 Druckausgleichselemente mit besonders hohem Luftdurchsatz zum Schutz empfindlicher Elektronik. Durch einen Temperaturabfall, z.B. bei wechselnden Witterungsverhältnissen kann ein Unterdruck im Innern von abgedichteten Gehäusen entstehen. Wasser und Schmutz können durch die Dichtungen gesaugt werden und die Elektronik beschädigen. Die patentierte IQ Tex® Produkttechnologie ermöglicht einen besonders intensiven Luftdurchsatz und eignet sich besonders gut für große Schutzgehäuse und Schaltschränke. Gleichzeitig schützt die innovative Bauweise zuverlässig vor Schmutz und ist bei Bedarf bis zu einem Druck von 6 bar absolut wasserdicht.
Luftdurchsatz: 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Wassereintrittspunkt: > 6 bar.
Temperaturbereich: -40°C / +110°C.
Dichtungsmaterial: BASF Luquafleece+PA6 Gewebe (Insert - Molding Verfahren).

Lieferumfang 1 Druckausgleichselement, 1 Dichtring, 1 Mutter

C2310917

Druckausgleichselement M10x1
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau RAL 7035

C2316147

C2316147

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Auch als Verschluss-Stopfen verwendbar. Halogenfrei. Geeignet für Wandstärken von 0,5 - 3 mm und für Kabeldurchmesser von 5 - 10 mm. Einsatztemperaturen von -50°C bis +125°C. Aufnahmebohrung ø 16,5 mm.

Lieferumfang 1 Kabeldurchführung

C2316147

Kabeldurchführung
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau RAL 7035

C2320137 Kabeldurchführung

C2320137

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Fester Sitz, sobald das Kabel etwas nach hinten gezogen wird. Halogenfrei. Geeignet für Wandstärken von 1 - 4 mm und für Kabelddurchmesser von 8 - 13 mm. Einsatztemperaturen von -40°C bis +100°C. Aufnahmebohrung ø 20,5 mm.

Lieferumfang 1 Kabeldurchführung

C2320137

Kabeldurchführung
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau RAL 7035

C2320147

C2320147

Kabeldurchführung Montagefreundliche einfache Kabeldurchführung mit leicht durchstoßbarer Membran. Auch als Verschluss-Stopfen verwendbar. Halogenfrei. Geeignet für Wandstärken von 0,5 - 3 mm und für Kabeldurchmesser von 6 - 13 mm. Einsatztemperaturen von -50°C bis +125°C. Aufnahmebohrung ø 20,5 mm.

Lieferumfang 1 Kabeldurchführung

C2320147

Kabeldurchführung
Produkt Ihrem Warenkorb hinzugefügt

lichtgrau RAL 7035

C6100006 Plombierstift

C6100006

Plombierstift Zum Sichern von Gehäusen vor unberechtigtem Zugriff.

Lieferumfang 1 Plombierstift

C6100006

Plombierstift
Produkt Ihrem Warenkorb hinzugefügt

rot
C6100016 Plombiersatz

C6100016

Plombiersatz Zum Sichern von Gehäusen vor unberechtigtem Zugriff.

Lieferumfang 2 Plombierstifte

C6100016

Plombiersatz
Produkt Ihrem Warenkorb hinzugefügt

rot

Produktoptionen für Smart-Box

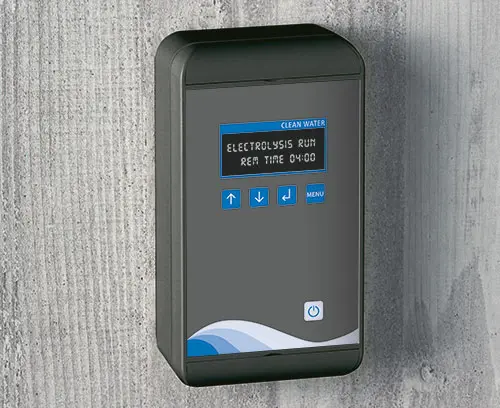

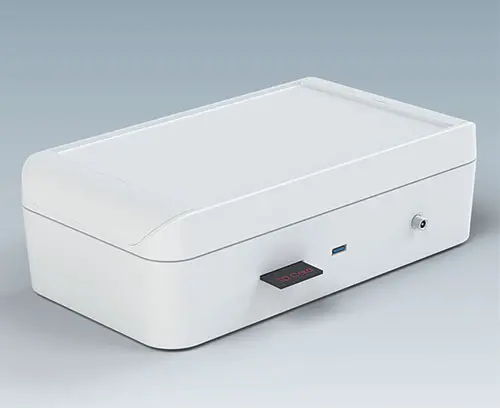

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
