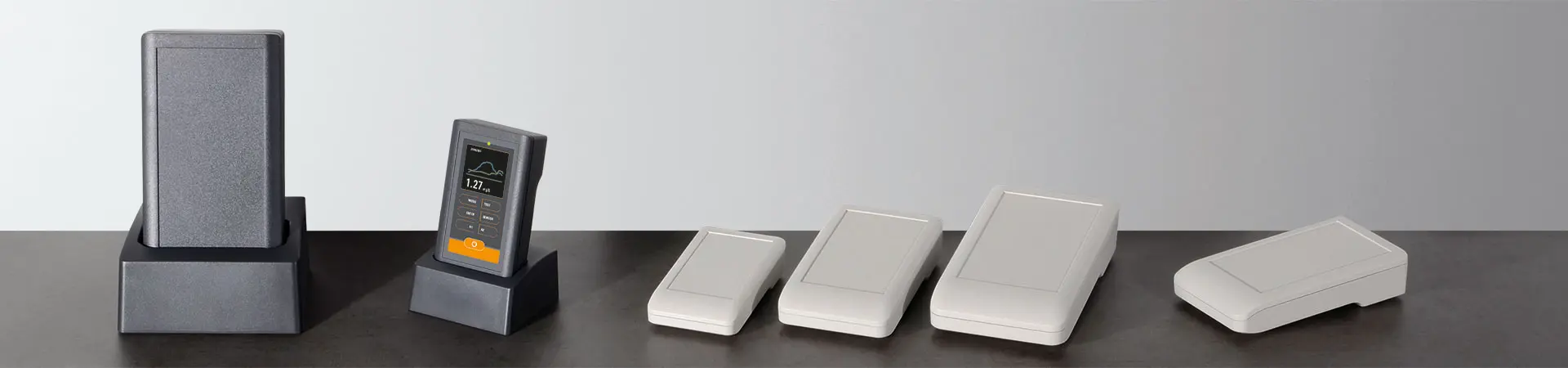

DATEC-COMPACT

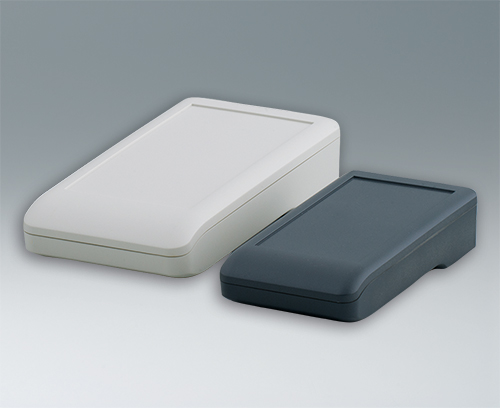

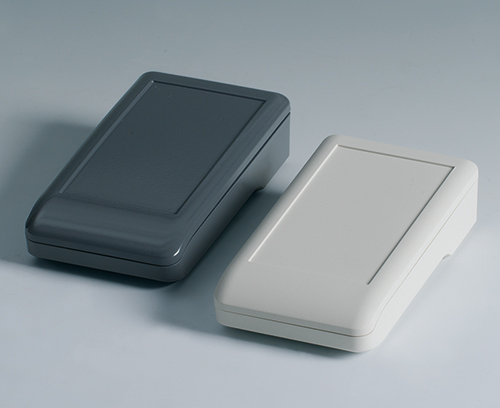

Datec-Compact

Kompakte Handgehäuse

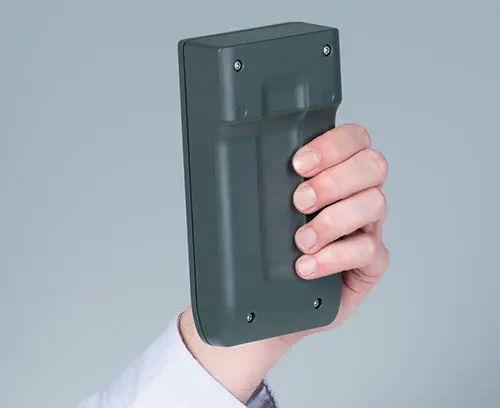

Die neuen Handgehäuse DATEC-COMPACT haben eine besonders kompakte und robuste Gestaltung, ideal für den Einsatz mobiler Geräte.

  • robustes und hochwertiges Material ASA+PC-FR für den Außenbereich (Outdoor)

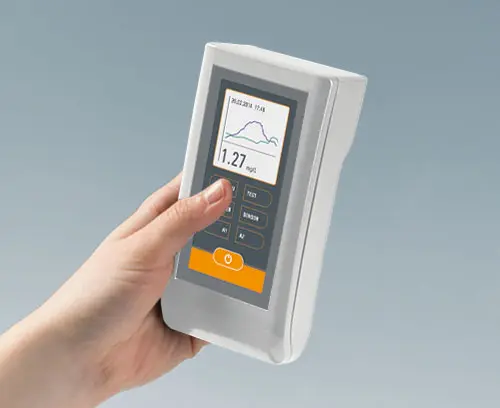

  • hohe Schutzart IP 65 mit Dichtung für raue Umgebung;
    alternativ Schutzart IP 41 ohne Dichtung für preiswerte Messgeräte-Gehäuse

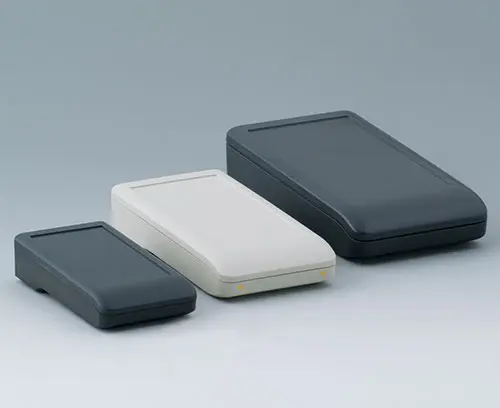

  • 3 Größen, 2 Farben

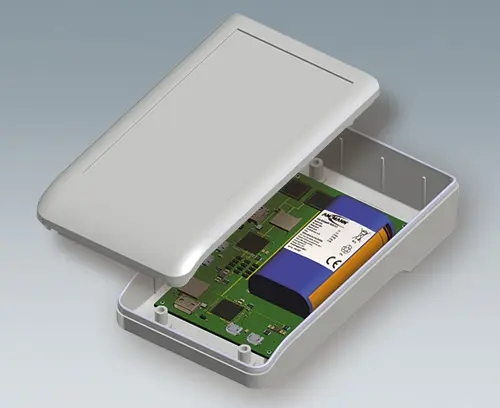

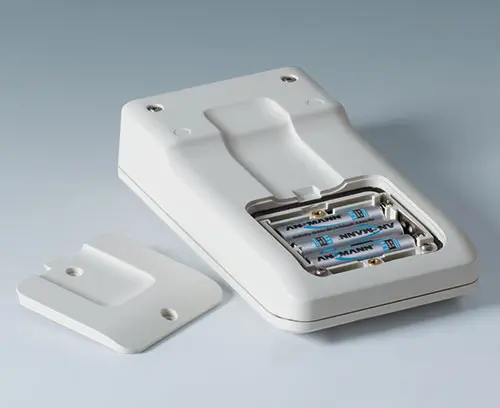

  • ohne / mit Batteriefach für 1,5 V Mikro- bzw. Mignon-Zellen;
    drei Akku-Zellen garantieren sichere 3V-Spannungsversorgung
  • SD-Karten/USB-Stecker sind innerhalb vom abgedichteten Raum einsetzbar (Ausführungen mit Batteriefach)

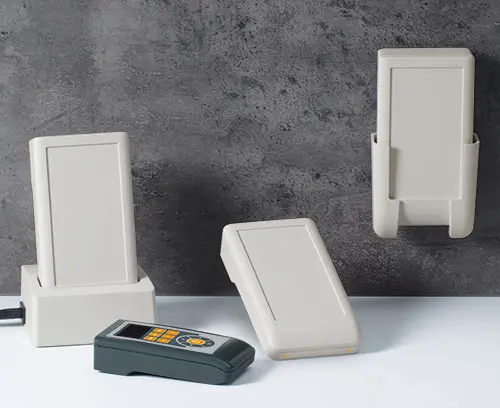

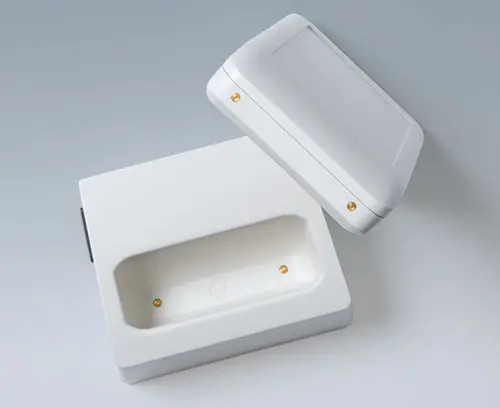

  • Sockel für einfache Daten- und Ladestromübertragung als Zubehör
  • Verschraubung mit Edelstahlschrauben und Torx-Antrieb
  • weiteres Zubehör: Kontaktfedern-Set und vergoldete Kontakte
  • Video

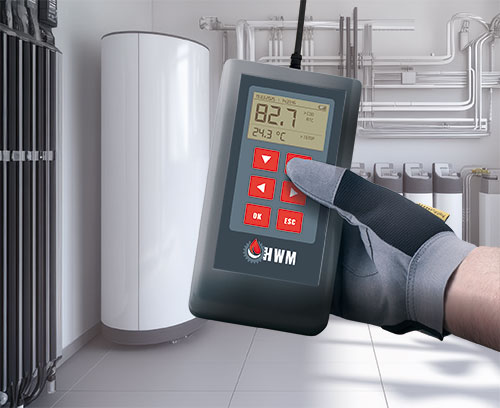

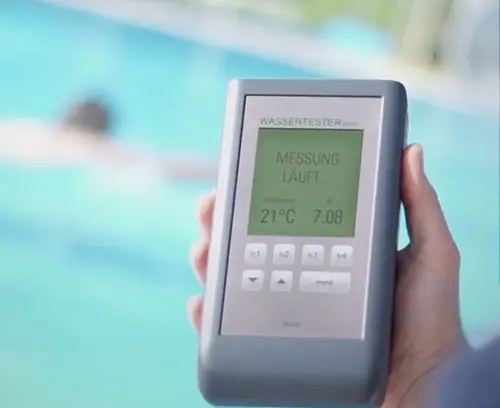

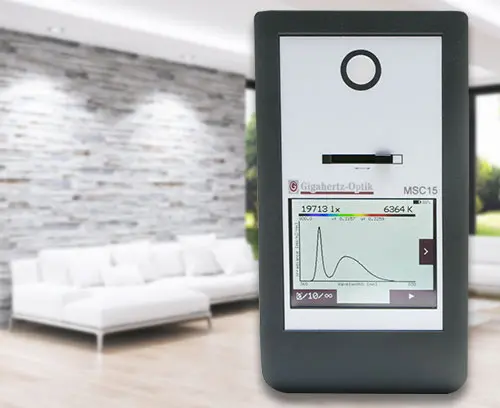

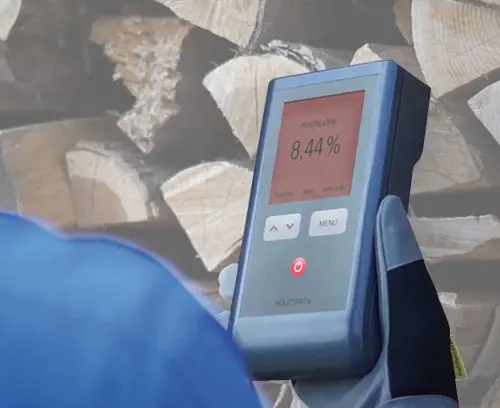

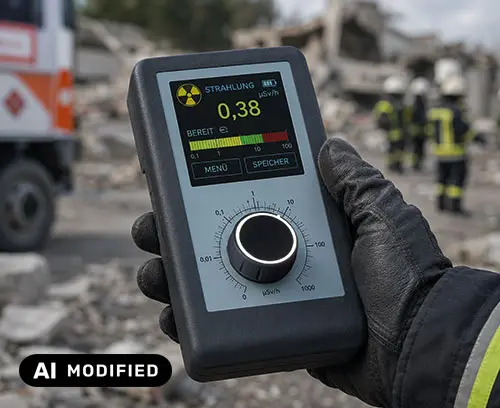

  • Anwendungsbeispiele

Anwendungsbereiche

  • Mobile Datenerfassung
  • Mess- und Regeltechnik
  • Steuerungstechnik
  • Medizin- und Labortechnik
  • Umwelttechnik
  • Outdoor
  • Industrie 4.0
  • Smart Factory
  • Versionen
  • Zubehör
  • Kundenspez. Modifikationen

Wählen Sie die Version und die Größe(n) und klicken Sie auf "Auswählen".



Ohne Dichtung (IP 41), ohne Kontakte

DATEC-COMPACT ohne Dichtung (IP 41), ohne Kontakte

Mit Dichtung (IP 65), ohne Kontakte

DATEC-COMPACT mit Dichtung (IP 65), ohne Kontakte

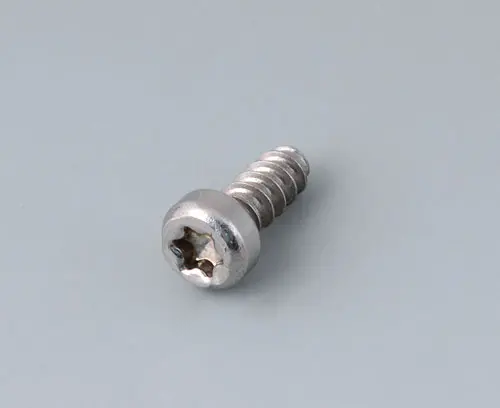

A0325060 Self-tapping screw 3 x 6 mm (T8)

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8) Selbstformende Schraube mit Torx-Antrieb T8. Zur Befestigung von Leiter- und Montageplatten bzw. zur Gehäusemontage.

Lieferumfang 1 selbstformende Schraube

schließen

A0325060

Selbstformende Schraube 2,5 x 6 mm (T8) Edelstahl
A0399T08 Torx T8 screwdriver

A0399T08

Torx Schraubendreher T8 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T8. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T08

Torx Schraubendreher T8
A0399T10 Torx Schraubendreher T10

A0399T10

Torx Schraubendreher T10 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T10. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T10

Torx Schraubendreher T10

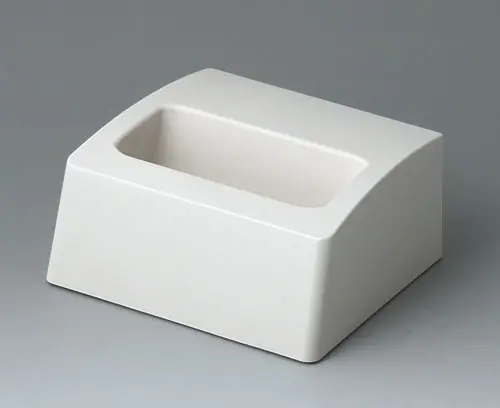

A9105507 Sockel S

A9105507

Sockel S Standsockel für die praktische Verwahrung von DATEC-COMPACT S mit und ohne Batteriefach. Ideal zum Laden und Übertragen von Daten der Mobilgeräte. Dome zur Befestigung von Platinen und Bauteilen. Aussparungen für Federkontakte (Zubehör).

Lieferumfang Sockel mit Bodenplatte, Gummifüße, Montage-Set

schließen

A9105507

Sockel S ASA+PC-FR (UL 94 V-0)
grauweiß RAL 9002

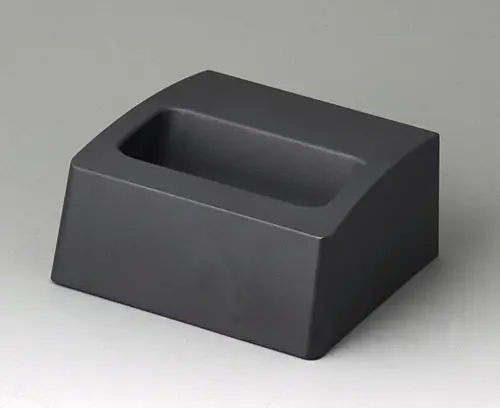

A9105508 Sockel S

A9105508

Sockel S Standsockel für die praktische Verwahrung von DATEC-COMPACT S mit und ohne Batteriefach. Ideal zum Laden und Übertragen von Daten der Mobilgeräte. Dome zur Befestigung von Platinen und Bauteilen. Aussparungen für Federkontakte (Zubehör).

Lieferumfang Sockel mit Bodenplatte, Gummifüße, Montage-Set

schließen

A9105508

Sockel S ASA+PC-FR (UL 94 V-0)
lava

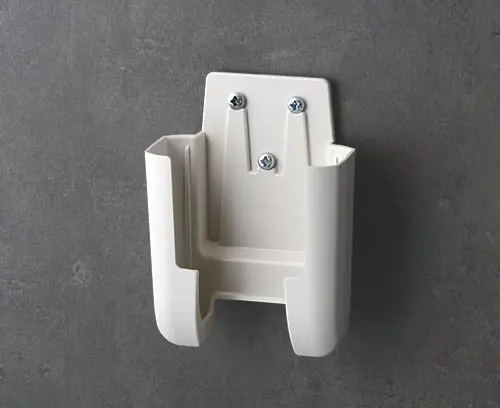

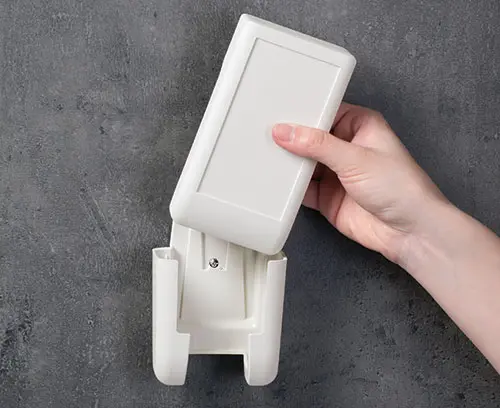

A9105627 Halter S

A9105627

Halter S Spezieller Halter für DATEC-COMPACT S zur sicheren Verwahrung kabelgebundener und drahtloser Mobilgeräte. Mit großer Aussparung für Steckverbindungen. Die Befestigung erfolgt an der Wand oder sonstigen Bauteilen mit handelsüblichen Schrauben mit einem Kopfdurchmesser von 5,5 bis 7 mm.

Lieferumfang 1 Halter

schließen

A9105627

Halter S ASA+PC-FR (UL 94 V-0)
grauweiß RAL 9002

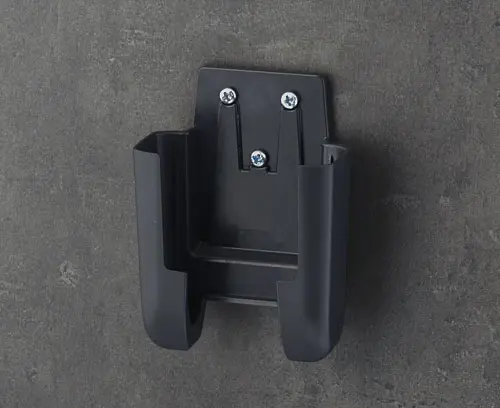

A9105628 Halter S

A9105628

Halter S Spezieller Halter für DATEC-COMPACT S zur sicheren Verwahrung kabelgebundener und drahtloser Mobilgeräte. Mit großer Aussparung für Steckverbindungen. Die Befestigung erfolgt an der Wand oder sonstigen Bauteilen mit handelsüblichen Schrauben mit einem Kopfdurchmesser von 5,5 bis 7 mm.

Lieferumfang 1 Halter

schließen

A9105628

Halter S ASA+PC-FR (UL 94 V-0)
lava

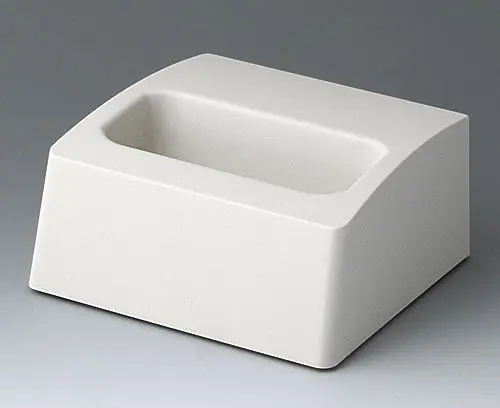

A9106507 Sockel M

A9106507

Sockel M Standsockel für die praktische Verwahrung von DATEC-COMPACT M mit und ohne Batteriefach. Ideal zum Laden und Übertragen von Daten der Mobilgeräte. Dome zur Befestigung von Platinen und Bauteilen. Aussparungen für Federkontakte (Zubehör).

Lieferumfang Sockel mit Bodenplatte, Gummifüße, Montage-Set

schließen

A9106507

Sockel M ASA+PC-FR (UL 94 V-0)
grauweiß RAL 9002

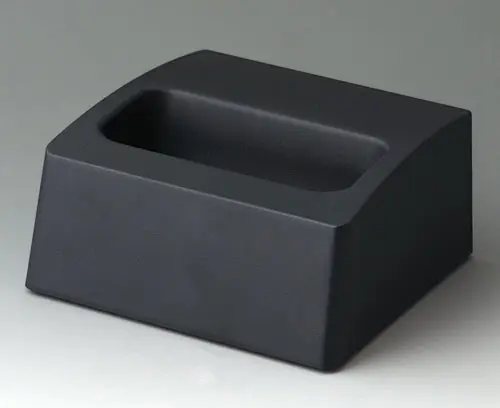

A9106508 Sockel M

A9106508

Sockel M Standsockel für die praktische Verwahrung von DATEC-COMPACT M mit und ohne Batteriefach. Ideal zum Laden und Übertragen von Daten der Mobilgeräte. Dome zur Befestigung von Platinen und Bauteilen. Aussparungen für Federkontakte (Zubehör).

Lieferumfang Sockel mit Bodenplatte, Gummifüße, Montage-Set

schließen

A9106508

Sockel M ASA+PC-FR (UL 94 V-0)
lava

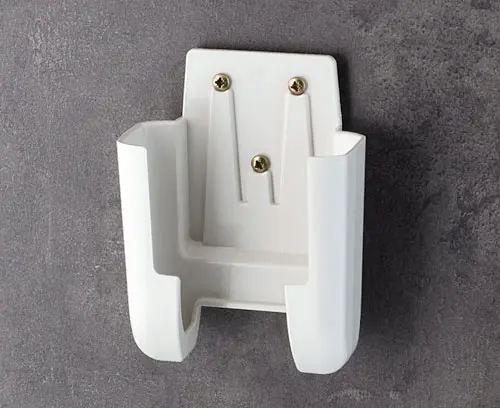

A9106627 Halter M

A9106627

Halter M Spezieller Halter für DATEC-COMPACT M zur sicheren Verwahrung kabelgebundener und drahtloser Mobilgeräte. Mit großer Aussparung für Steckverbindungen. Die Befestigung erfolgt an der Wand oder sonstigen Bauteilen mit handelsüblichen Schrauben mit einem Kopfdurchmesser von 5,5 bis 7 mm.

Lieferumfang 1 Halter

schließen

A9106627

Halter M ASA+PC-FR (UL 94 V-0)
grauweiß RAL 9002

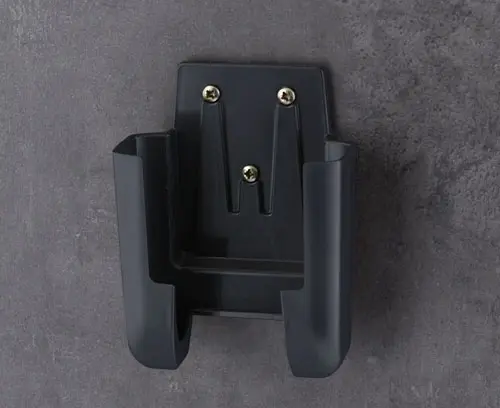

A9106628 Halter M

A9106628

Halter M Spezieller Halter für DATEC-COMPACT M zur sicheren Verwahrung kabelgebundener und drahtloser Mobilgeräte. Mit großer Aussparung für Steckverbindungen. Die Befestigung erfolgt an der Wand oder sonstigen Bauteilen mit handelsüblichen Schrauben mit einem Kopfdurchmesser von 5,5 bis 7 mm.

Lieferumfang 1 Halter

schließen

A9106628

Halter M ASA+PC-FR (UL 94 V-0)
lava

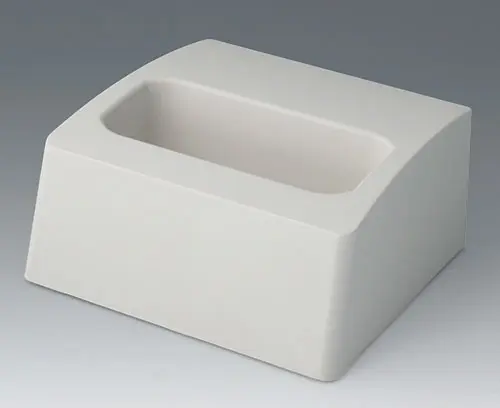

A9107507 Sockel L

A9107507

Sockel L Standsockel für die praktische Verwahrung von DATEC-COMPACT L mit und ohne Batteriefach. Ideal zum Laden und Übertragen von Daten der Mobilgeräte. Dome zur Befestigung von Platinen und Bauteilen. Aussparungen für Federkontakte (Zubehör).

Lieferumfang Sockel mit Bodenplatte, Gummifüße, Montage-Set

schließen

A9107507

Sockel L ASA+PC-FR (UL 94 V-0)
grauweiß RAL 9002

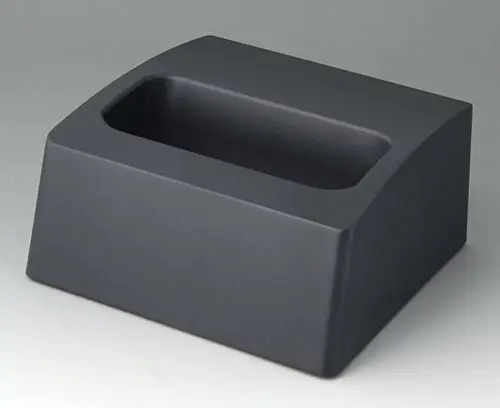

A9107508 Sockel L

A9107508

Sockel L Standsockel für die praktische Verwahrung von DATEC-COMPACT L mit und ohne Batteriefach. Ideal zum Laden und Übertragen von Daten der Mobilgeräte. Dome zur Befestigung von Platinen und Bauteilen. Aussparungen für Federkontakte (Zubehör).

Lieferumfang Sockel mit Bodenplatte, Gummifüße, Montage-Set

schließen

A9107508

Sockel L ASA+PC-FR (UL 94 V-0)
lava

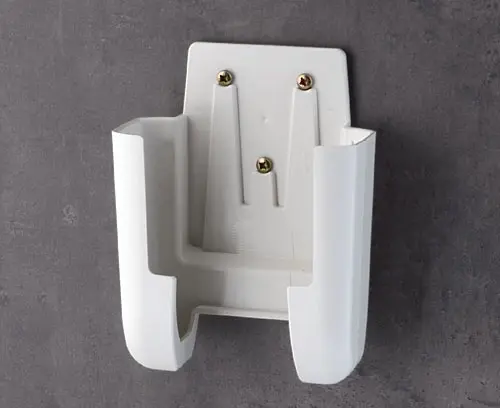

A9107627 Halter L

A9107627

Halter L Spezieller Halter für DATEC-COMPACT L zur sicheren Verwahrung kabelgebundener und drahtloser Mobilgeräte. Mit großer Aussparung für Steckverbindungen. Die Befestigung erfolgt an der Wand oder sonstigen Bauteilen mit handelsüblichen Schrauben mit einem Kopfdurchmesser von 5,5 bis 7 mm.

Lieferumfang 1 Halter

schließen

A9107627

Halter L ASA+PC-FR (UL 94 V-0)
grauweiß RAL 9002

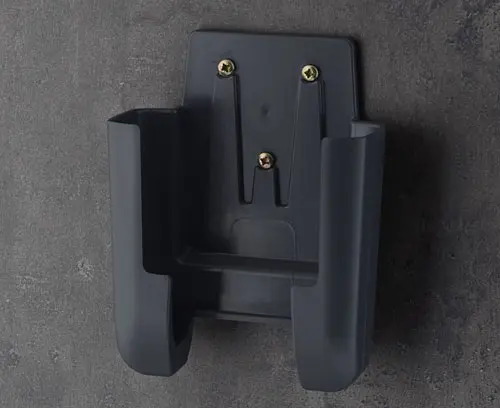

A9107628 Halter L

A9107628

Halter L Spezieller Halter für DATEC-COMPACT L zur sicheren Verwahrung kabelgebundener und drahtloser Mobilgeräte. Mit großer Aussparung für Steckverbindungen. Die Befestigung erfolgt an der Wand oder sonstigen Bauteilen mit handelsüblichen Schrauben mit einem Kopfdurchmesser von 5,5 bis 7 mm.

Lieferumfang 1 Halter

schließen

A9107628

Halter L ASA+PC-FR (UL 94 V-0)
lava

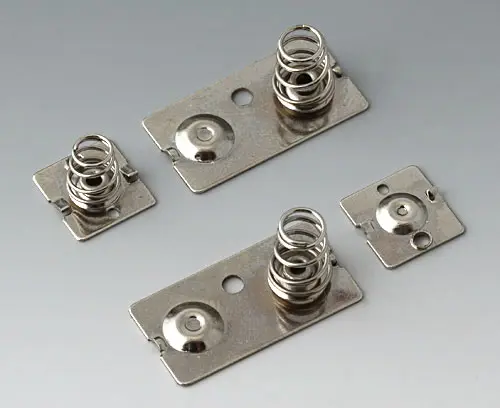

A9190023 Kontaktfedern-Set, 3 x AA

A9190023

Kontaktfedern-Set, 3 x AA Zum Kontaktieren der Batterien. Entspricht DIN EN 60601. Die veränderte Geometrie schließt einen Kurzschluss durch falsches Einlegen der Batterien aus!

Lieferumfang 2 Doppelkontakt rechts, 1 Einfachkontakt plus, 1 Einfachkontakt minus

schließen

A9190023

Kontaktfedern-Set, 3 x AA Stahl
vernickelt

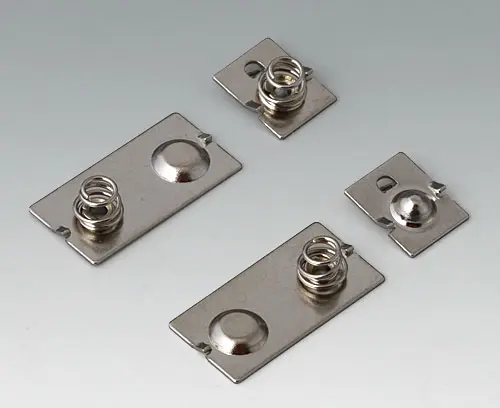

A9190024 Kontaktfedern-Set, 3 x AAA

A9190024

Kontaktfedern-Set, 3 x AAA Zum Kontaktieren der Batterien. Entspricht DIN EN 60601. Die veränderte Geometrie schließt einen Kurzschluss durch falsches Einlegen der Batterien aus!

Lieferumfang 1 Doppelkontakt rechts, 1 Doppelkontakt links, 1 Einfachkontakt plus, 1 Einfachkontakt minus

schließen

A9190024

Kontaktfedern-Set, 3 x AAA Stahl
vernickelt

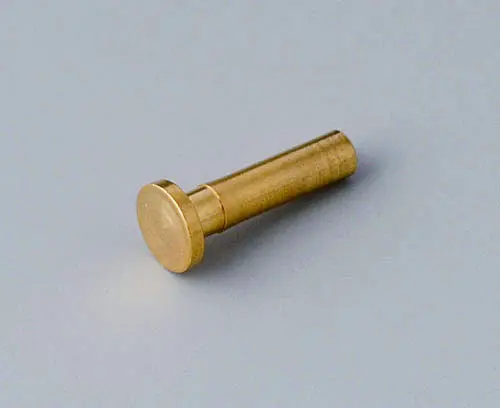

A9193030 Kontaktstift

A9193030

Kontaktstift Kontaktstift, rund mit flachem Flansch zur Übertragung von Ladestrom. Stufenbohrung erforderlich, dann selbstklemmend. Weiterkontaktierung durch Einlöten einer Litze in die Innenbohrung. Belastbar bis 15 A. Geringster Übergangswiderstand.

Lieferumfang 1 Kontaktstift

schließen

A9193030

Kontaktstift vergoldet
A9193031 Federkontakt

A9193031

Federkontakt Federkontakt, rund mit Kugelspitze und Bund zur Übertragung von Ladestrom. Bohrung erforderlich, dann selbstklemmend. Weiterkontaktierung durch Anlöten einer Litze an die starre Mantelfäche oder Printmontage. Belastbar bis 15 A. 1,5 mm Hub, 1,7 N. Geringster Übergangswiderstand.

Lieferumfang 1 Federkontakt

schließen

A9193031

Federkontakt vergoldet

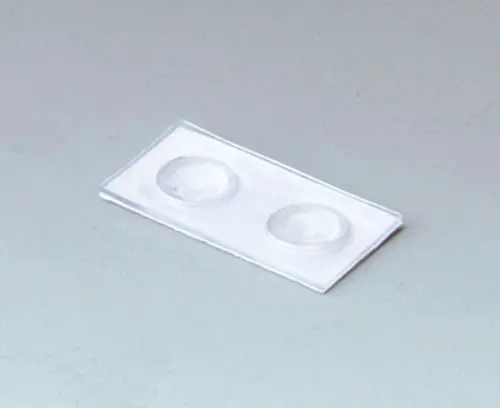

A9207150 Anti-Rutsch-Füßchen 6,5 x 2 mm

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm transparent

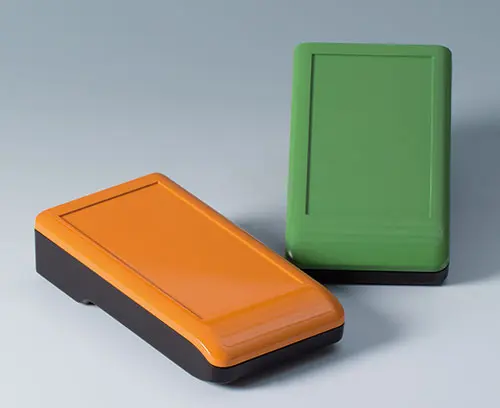

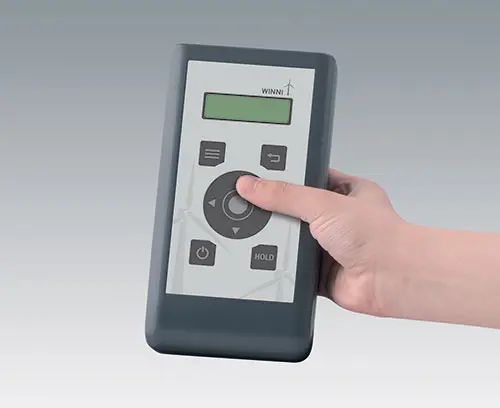

Produktoptionen für Datec-Compact

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
