B7040237

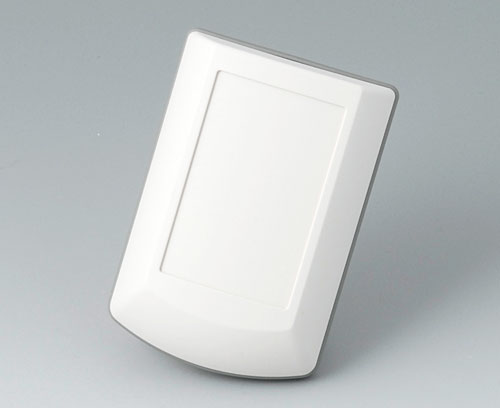

ERGO-CASE XS

3-teiliges, ergonomisch geformtes Gehäuse. TPE-Ring für angenehm griffige Haptik. Befestigungsdome und Fixiersockel für Platinen/Einbauteile im Gehäuseunter- und oberteil. Vertieft liegende Fläche zum Schutz der Folientastatur.

Ausführung

TPE-Zwischenring ohne Öse

Lieferumfang

Ober- und Unterteil, Zwischenring, Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B7040237

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Produktoptionen für B7040237

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Unter- und Oberteil

Zwischenring
Schutzart
Farbe
Unter- und Oberteil grauweiß RAL 9002,
Zwischenring vulkan
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
82 mm
Breite
56 mm
Höhe
24 mm
Platinenlänge Unterteil
48 mm
Platinenbreite Unterteil
45 mm
Platinenlänge Oberteil
53 mm
Platinenbreite Oberteil
40 mm
Folienlänge
52 mm
Folienbreite
33,1 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
26 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B7040237 und vergessen Sie nicht, ein Angebot anzufordern!
