Aluminium-Profilgehäuse
B7010109
ERGO-CASE M, flach
Ergonomisch geformtes Gehäusedesign zum Tragen am Körper. Vertieft liegendes Bedienfeld zum Schutz der Folientastatur. Plane Fläche für individuelle Schnittstellen an der Stirnseite. Batteriefachdeckel rastbar (Batteriefach als Zubehör).
AusführungMit flachem Oberteil
Lieferumfang1 Ober- und Unterteil, Batteriefachdeckel, Montage-Set
2D PDF Zeichnung
3D PDF
3D/2D herunterladen
3D/2D herunterladen
Erstellen Sie Ihr PDF-Datenblatt für B7010109
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
In den Warenkorb legen
Zubehör "Batterie"
A9160003
Druckknopfanschluss, 1 x 9 V (PP3)
Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).
Verwendung: Für eine 9 V-Flachbatterie (PP3).
Lieferumfang 1 Druckknopfanschluss
A9160003
Druckknopfanschluss, 1 x 9 V (PP3)Produkt Ihrem Warenkorb hinzugefügt
A9161002
Kontaktfedern-Set, 2 x 9 V oder 4 x AA
Zum Kontaktieren der Batterien 2 x 9 V.
Hinweis Anwendung DATEC-MOBIL-BOX L mit Batteriefach: Kontaktierung 2 x 9 V oder 4 x AA möglich.
Hinweis Anwendung DATEC-MOBIL-BOX L mit Batteriefach: Kontaktierung 2 x 9 V oder 4 x AA möglich.
Lieferumfang 4 Einfachkontakte
A9161002
Kontaktfedern-Set, 2 x 9 V oder 4 x AAProdukt Ihrem Warenkorb hinzugefügt
verzinnt
A9174002
Batteriefach, 2 x 9 V
Verwendung: Für 2 x 9 V-Flachbatterien (PP3).
Lieferumfang 1 Batteriefach, Montage-Set
A9174002
Batteriefach, 2 x 9 VProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
A9174003
Batteriefach, 1 x 9 V
Verwendung: Für 1 x 9 V-Flachbatterie (PP3).
Lieferumfang 1 Batteriefach, Montage-Set
A9174003
Batteriefach, 1 x 9 VProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
A9174006
Kontaktfedern-Set, 1 x 9 V
Zum Kontaktieren der Batterie.
Lieferumfang 2 Einfachkontakte
A9174006
Kontaktfedern-Set, 1 x 9 VProdukt Ihrem Warenkorb hinzugefügt
verzinnt
A9345217
Batteriefach-Set, 4 x AA
Für 4 x 1,5 V Mignon-Zellen (AA). DIN EN 60601 konform (Kurzschluss durch falsches Einlegen der Batterien ausgeschlossen).
Lieferumfang 1 Batteriefach, Kontaktfedern vernickelt, Montage-Set
A9345217
Batteriefach-Set, 4 x AAProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
Zubehör "Schutz"
B7110001
Dichtungs-Set M
Verwendung: Zur Erhöhung der Schutzart bei ERGO-CASE M.
Lieferumfang 1 Dichtungs-Set
B7110001
Dichtungs-Set MProdukt Ihrem Warenkorb hinzugefügt
Zubehör "Wand/Halter"
A9178007
Kontakte, männlich
Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.
Lieferumfang 1 Stück
A9178007
Kontakte, männlichProdukt Ihrem Warenkorb hinzugefügt
B7110028
Befestigungselemente L / M / S
Zur Gurtbandbefestigung oder Ablage der Gehäuse bei Wandhalter-Einsatz. Max. Abmessungen des Gurtbandes/Gürtel: 35 mm Höhe, 3 mm Dicke. Einfache Montage. Hierzu müssen die vorgeformten Zentrierungen im Gehäuseunterteil nachträglich durchbohrt oder durchstanzt werden.
Lieferumfang 2 Befestigungselemente, 1 Montage-Set
B7110028
Befestigungselemente L / M / SProdukt Ihrem Warenkorb hinzugefügt
vulkan
B7110048
Wandhalter-Set S / M
Spezieller Wandhalter für ERGO-CASE S/M zur Wandmontage und Aufbewahrung mit Sicherungsbügel als Abnahmeschutz. Aufnahme für Kontakte am Wandhalter vorhanden (6-polig, Zubehör A9178007). Befestigungselement, montiert am Gehäuse, erforderlich (Zubehör B7110028).
Lieferumfang 1 Wandhalter, 1 Sicherungsbügel, 1 Schraube
B7110048
Wandhalter-Set S / MProdukt Ihrem Warenkorb hinzugefügt
vulkan
Zubehör "Tragen"
A9100001
Ringöse
Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 3 mm, Aufnahmebohrung ø 4 mm erforderlich.
Lieferumfang 1 Ringöse
A9100001
RingöseProdukt Ihrem Warenkorb hinzugefügt
vulkan
B7110028
Befestigungselemente L / M / S
Zur Gurtbandbefestigung oder Ablage der Gehäuse bei Wandhalter-Einsatz. Max. Abmessungen des Gurtbandes/Gürtel: 35 mm Höhe, 3 mm Dicke. Einfache Montage. Hierzu müssen die vorgeformten Zentrierungen im Gehäuseunterteil nachträglich durchbohrt oder durchstanzt werden.
Lieferumfang 2 Befestigungselemente, 1 Montage-Set
B7110028
Befestigungselemente L / M / SProdukt Ihrem Warenkorb hinzugefügt
vulkan
B7110109
Ansteckclip S / M
Spezieller Ansteckclip für ERGO-CASE S & M. Zur Befestigung müssen nur die bereits vorgeformten Zentrierungen im Unterteil durchbohrt werden.
Lieferumfang 1 Ansteckclip, Montage-Set
B7110109
Ansteckclip S / MProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
B7110129
Gurtband
Elastikband mit Klemmverschluss.
Material Band: PES textur 83,1%, Gummi/Latex 16,9%,
Material Verschluß: PA Nylon.
Material Band: PES textur 83,1%, Gummi/Latex 16,9%,
Material Verschluß: PA Nylon.
Lieferumfang 1 Gurtband
B7110129
GurtbandProdukt Ihrem Warenkorb hinzugefügt
450x35mm
B7110139
Gurtband
Gurtband mit Steckverschluss.
Material Band: Polypropylen dtex 1100,
Material Verschluß: PA Nylon.
Material Band: Polypropylen dtex 1100,
Material Verschluß: PA Nylon.
Lieferumfang 1 Gurtband
B7110139
GurtbandProdukt Ihrem Warenkorb hinzugefügt
1200x30mm
B7110149
Gurtband
Gurtband mit Steckverschluss.
Material Band: Polypropylen dtex 1100,
Material Verschluß: PA Nylon.
Material Band: Polypropylen dtex 1100,
Material Verschluß: PA Nylon.
Lieferumfang 1 Gurtband
B7110149
GurtbandProdukt Ihrem Warenkorb hinzugefügt
1500x30mm
Zubehör "Schrauben"
A0305031
Selbstformende Schraube 2,5 x 6 mm (PZ1)
Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
A0305031
Selbstformende Schraube 2,5 x 6 mm (PZ1)Produkt Ihrem Warenkorb hinzugefügt
Zubehör
A9178007
Kontakte, männlich
Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.
Lieferumfang 1 Stück
A9178007
Kontakte, männlichProdukt Ihrem Warenkorb hinzugefügt
A9178008
Kontakte, weiblich
Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.
Lieferumfang 1 Stück
A9178008
Kontakte, weiblichProdukt Ihrem Warenkorb hinzugefügt
Produktoptionen für B7010109
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
- Technische Daten
-
Zeichnungen 2D, 3D / Infos

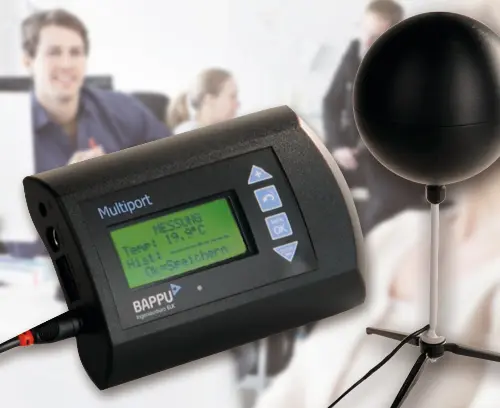

- Anwendungsbeispiele
- Kfm. Daten
Material
Schutzart
Erforderliches Zubehör: Dichtungs-Set
Farbe
schwarz RAL 9005
Standards
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
150 mm
Breite
100 mm
Höhe
40 mm
Platinenlänge Oberteil
128 mm
Platinenbreite Oberteil
72 mm
Folienlänge
101,9 mm
Folienbreite
58,3 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 251 KB
- AutoCAD DWG-Format 618 KB
- AutoCAD DXF-Format 2.377 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 5.995 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00006615.x_t 6.441 KB
- 00006615.STEP 14.046 KB
- 00006615.SAT 14.929 KB
Gewicht/1 Stück
118 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
39269097
Herstellungsland
Deutschland
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B7010109 und vergessen Sie nicht, ein Angebot anzufordern!
