Aluminium-Profilgehäuse
C3208107
EASYTEC 150

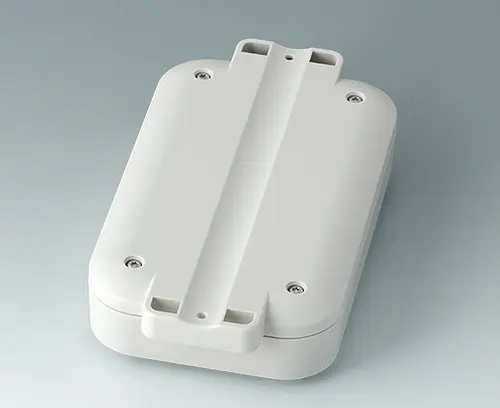

2-teiliges Kunststoffgehäuse mit planem Oberteil. Unterteil mit integrierten Laschen zur schnellen Wandmontage oder zur Befestigung an Rohren/Rundprofilen. Robuste Konstruktion mit bewährter Nut-/ Federverbindung. Verschraubung mit Edelstahlschrauben und Torx-Antrieb. Befestigungsdome für Platinen und Bauteile in Ober- und Unterteil.
AusführungOberteil flach
LieferumfangOber- und Unterteil, Montage-Set
Erstellen Sie Ihr PDF-Datenblatt für C3208107
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
Zubehör "Schutz"
A9504030
Lieferumfang 1 Dichtung
A9504030
Dichtung 150Zubehör "Schrauben"
A0305031
Lieferumfang 1 selbstformende Schraube
A0305031
Selbstformende Schraube 2,5 x 6 mm (PZ1)
A0325060
Lieferumfang 1 selbstformende Schraube
A0325060
Selbstformende Schraube 2,5 x 6 mm (T8)Erforderliches Zubehör: Dichtung,
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 218 KB
- AutoCAD DWG-Format 462 KB
- AutoCAD DXF-Format 1.437 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 454 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00027958.x_t 3.401 KB
- 00027958.step 8.391 KB
- 00027958.sat 10.622 KB
(OKW Produkt)
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für C3208107 und vergessen Sie nicht, ein Angebot anzufordern!
