Aluminium-Profilgehäuse
A9074107

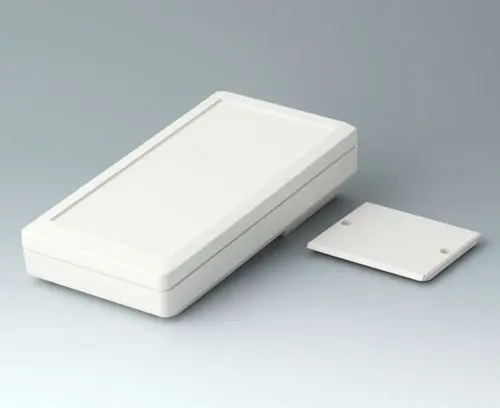

DATEC-MOBIL-BOX M, Ausf. I
Universelles Handgehäuse mittlerer Größe. Großzügige Flächen für Schnittstellen und Durchbrüche. Vertieftes Bedienfeld für Tastaturen. Batteriefachdeckel im Sockel (Batteriefach als Zubehör). Dichtung für IP 65 als Zubehör.
AusführungOberteil mit geschlossenem Bedienfeld, 1,7 mm tief
LieferumfangOber- und Unterteil, Batteriefachdeckel, Montage-Set
2D PDF Zeichnung
3D PDF
3D/2D herunterladen
3D/2D herunterladen
Erstellen Sie Ihr PDF-Datenblatt für A9074107
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
In den Warenkorb legen
Zubehör "Batterie"
A9160003
Druckknopfanschluss, 1 x 9 V (PP3)
Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).
Verwendung: Für eine 9 V-Flachbatterie (PP3).
Lieferumfang 1 Druckknopfanschluss
A9160003
Druckknopfanschluss, 1 x 9 V (PP3)Produkt Ihrem Warenkorb hinzugefügt
A9161002
Kontaktfedern-Set, 2 x 9 V oder 4 x AA
Zum Kontaktieren der Batterien 2 x 9 V.
Hinweis Anwendung DATEC-MOBIL-BOX L mit Batteriefach: Kontaktierung 2 x 9 V oder 4 x AA möglich.
Hinweis Anwendung DATEC-MOBIL-BOX L mit Batteriefach: Kontaktierung 2 x 9 V oder 4 x AA möglich.
Lieferumfang 4 Einfachkontakte
A9161002
Kontaktfedern-Set, 2 x 9 V oder 4 x AAProdukt Ihrem Warenkorb hinzugefügt
verzinnt
A9174002
Batteriefach, 2 x 9 V
Verwendung: Für 2 x 9 V-Flachbatterien (PP3).
Lieferumfang 1 Batteriefach, Montage-Set
A9174002
Batteriefach, 2 x 9 VProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
A9174003
Batteriefach, 1 x 9 V
Verwendung: Für 1 x 9 V-Flachbatterie (PP3).
Lieferumfang 1 Batteriefach, Montage-Set
A9174003
Batteriefach, 1 x 9 VProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
A9174006
Kontaktfedern-Set, 1 x 9 V
Zum Kontaktieren der Batterie.
Lieferumfang 2 Einfachkontakte
A9174006
Kontaktfedern-Set, 1 x 9 VProdukt Ihrem Warenkorb hinzugefügt
verzinnt
A9345217
Batteriefach-Set, 4 x AA
Für 4 x 1,5 V Mignon-Zellen (AA). DIN EN 60601 konform (Kurzschluss durch falsches Einlegen der Batterien ausgeschlossen).
Lieferumfang 1 Batteriefach, Kontaktfedern vernickelt, Montage-Set
A9345217
Batteriefach-Set, 4 x AAProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
Zubehör "Schutz"
A9174001
Dichtungs-Set M
Verwendung: Zur Erhöhung der Schutzart bei DATEC-MOBIL-BOX M.
Lieferumfang 2 Dichtungen, 4 Dichtringe
A9174001
Dichtungs-Set MProdukt Ihrem Warenkorb hinzugefügt
Zubehör "Wand/Halter"
A9226227

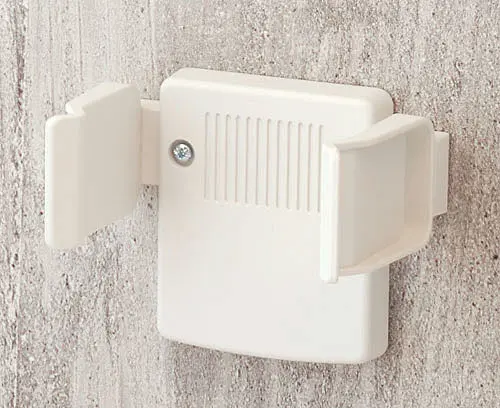

Wandhalter-Set
Wandhalter-Set für DATEC-MOBIL-BOX M und DATEC-CONTROL S. Zwei Spangen, die das Gehäuse seitlich umgreifen werden mit den Riegeln verrastet. Die Einstellung der entsprechenden Breite erfolgt über eine rückseitige Rastlösung am Halter. Anschließend erfolgt die Wandmontage.
Lieferumfang 2 Spangen, 2 Riegel, 1 Halter
A9226227
Wandhalter-SetProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
Zubehör "Tragen"
A9100002
Ringöse
Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 4 mm, Aufnahmebohrung ø 5 mm erforderlich.
Lieferumfang 1 Ringöse
A9100002
RingöseProdukt Ihrem Warenkorb hinzugefügt
vulkan
Zubehör "Schrauben"
A0306031
Selbstformende Schraube 3 x 6 mm (PZ1)
Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
A0306031
Selbstformende Schraube 3 x 6 mm (PZ1)Produkt Ihrem Warenkorb hinzugefügt
A0308031
Selbstformende Schraube 3 x 8 mm (PZ1)
Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
A0308031
Selbstformende Schraube 3 x 8 mm (PZ1)Produkt Ihrem Warenkorb hinzugefügt
A0308132
Selbstformende Schraube 3 x 8 mm (T10)
Selbstformende Schraube mit Torx-Antrieb T10. Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
A0308132
Selbstformende Schraube 3 x 8 mm (T10)Produkt Ihrem Warenkorb hinzugefügt
Zubehör
A9250907
Aufstellbügel
Speziell für DATEC-MOBIL-BOX M/S (vorgeformte Zentrierungen sind bereits berücksichtigt). Ermöglicht ergonomisch günstige Ablesewinkel. (Bohrungsabstand 20 mm, 2 x Durchmesser = 4,2 mm). Gummifüße (A9207150) für besseren Halt empfehlenswert.
Lieferumfang 1 Aufstellbügel, Montage-Set
A9250907
AufstellbügelProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
Produktoptionen für A9074107
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
- Technische Daten
-
Zeichnungen 2D, 3D / Infos
- Anwendungsbeispiele
- Kfm. Daten
Material
Schutzart
Erforderliches Zubehör: Dichtungs-Set
Farbe
grauweiß RAL 9002
Standards
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
195 mm
Breite
101 mm
Höhe
44 mm
Platinenlänge Unterteil
165 mm
Platinenbreite Unterteil
90 mm
Platinenlänge Oberteil
184 mm
Platinenbreite Oberteil
90 mm
Folienlänge
167,7 mm
Folienbreite
80,7 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 254 KB
- AutoCAD DWG-Format 604 KB
- AutoCAD DXF-Format 1.650 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 5.441 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00008043.x_t 4.965 KB
- 00008043.STEP 12.556 KB
- 00008043.SAT 12.224 KB
Gewicht/1 Stück
196 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
39269097
Herstellungsland
Deutschland
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A9074107 und vergessen Sie nicht, ein Angebot anzufordern!
