A9078209

DATEC-CONTROL M, Ausf. II

Komfortables Handgehäuse vorbereitet für den Einbau von wechselbaren Batteriefächern (Batteriefach und Halter als Zubehör). Großzügiges Anzeigenfeld für grafikfähige Displays. Raum für PCMCIA-Steckplatz unter dem Batterieeinschub, abdeckbar.

Ausführung

Oberteil mit größtmöglichem Displayausschnitt für Digitalanzeigen

Lieferumfang

Ober- und Unterteil, Abdeckkappe, Stifte, Montage-Set mit Gehäuseschrauben, Platinenschrauben und Gummifüßen

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für A9078209

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Batterie"

A9178118 Halter für Batteriefach

A9178118

Halter für Batteriefach Ermöglicht den Einschub des Batteriefaches in Sockel und Gehäuse. Zur Montage im Gehäuse gibt es 2 Möglichkeiten, je nach Platzbedarf bzw. Bauteilekonfiguration.

Lieferumfang 1 Halter, Kontaktfedern-Set für vier und fünf Mignon-Zellen, 2 Befestigungsschrauben

A9178118

Halter für Batteriefach
Produkt Ihrem Warenkorb hinzugefügt

vulkan
A9178128 Batteriefach, M/L, 4 x AA

A9178128

Batteriefach, M/L, 4 x AA Kann in Verbindung mit dem Batteriefach-Halter in Gehäuse und Sockel plaziert werden. Es rastet nach Einschub sicher ein.

Ausführung Für vier Mignon-Zellen 1,5 V (AA)

Lieferumfang 1 Batteriefach, 1 Batteriefach-Deckel, 1 Kontaktfedern-Set, 1 Schraube

A9178128

Batteriefach, M/L, 4 x AA
Produkt Ihrem Warenkorb hinzugefügt

vulkan
A9178158 Batteriefach, M/L, 5 x AA

A9178158

Batteriefach, M/L, 5 x AA Kann in Verbindung mit dem Batteriefach-Halter in Gehäuse und Sockel plaziert werden. Es rastet nach Einschub sicher ein.

Ausführung Für fünf Mignon-Zellen 1,5 V (AA)

Lieferumfang 1 Batteriefach, 1 Batteriefach-Deckel, 1 Kontaktfedern-Set, 1 Schraube

A9178158

Batteriefach, M/L, 5 x AA
Produkt Ihrem Warenkorb hinzugefügt

vulkan

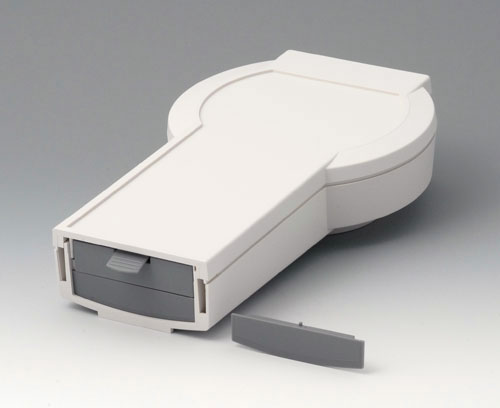

A9178178 Abdeckung für Elektronikraum, Ausf. I

A9178178

Abdeckung für Elektronikraum, Ausf. I Einfach zum Einschieben in vorgesehene Führungsnut im Gehäuseunterteil.

Ausführung Zur Abdeckung des Elektronikraums

Lieferumfang 1 Abdeckung

A9178178

Abdeckung für Elektronikraum, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt

vulkan

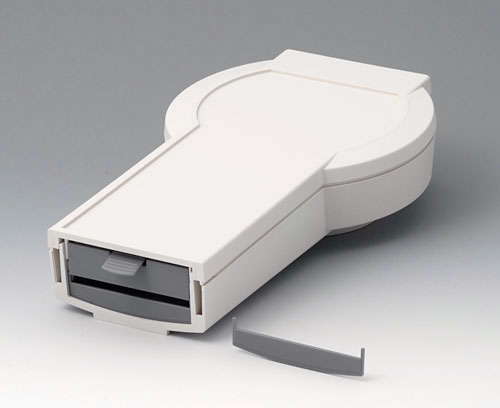

A9178188 Abdeckung für Elektronikraum, Ausf. II

A9178188

Abdeckung für Elektronikraum, Ausf. II Einfach zum Einschieben in vorgesehene Führungsnut im Gehäuseunterteil.

Ausführung Zur Abdeckung des Elektronikraums bei Verwendung der PCMICA-Karte Typ I

Lieferumfang 1 Abdeckung

A9178188

Abdeckung für Elektronikraum, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt

vulkan

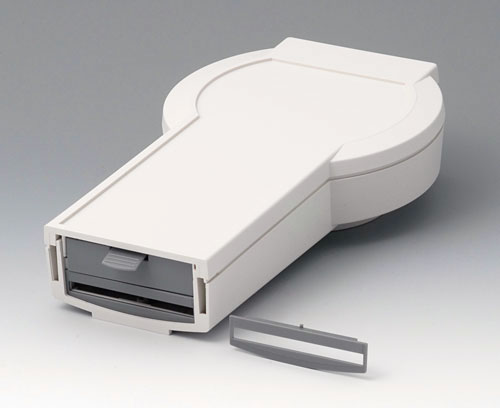

A9178198 Abdeckung für Elektronikraum, Ausf. III

A9178198

Abdeckung für Elektronikraum, Ausf. III Einfach zum Einschieben in vorgesehene Führungsnut im Gehäuseunterteil.

Ausführung Zur Abdeckung des Elektronikraums bei Verwendung der PCMCIA-Karte Typ I

Lieferumfang 1 Abdeckung

A9178198

Abdeckung für Elektronikraum, Ausf. III
Produkt Ihrem Warenkorb hinzugefügt

vulkan

Zubehör "Sockel"

A9178007 Kontakte, männlich

A9178007

Kontakte, männlich Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.

Lieferumfang 1 Stück

A9178007

Kontakte, männlich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet
A9178118 Halter für Batteriefach

A9178118

Halter für Batteriefach Ermöglicht den Einschub des Batteriefaches in Sockel und Gehäuse. Zur Montage im Gehäuse gibt es 2 Möglichkeiten, je nach Platzbedarf bzw. Bauteilekonfiguration.

Lieferumfang 1 Halter, Kontaktfedern-Set für vier und fünf Mignon-Zellen, 2 Befestigungsschrauben

A9178118

Halter für Batteriefach
Produkt Ihrem Warenkorb hinzugefügt

vulkan
A9178128 Batteriefach, M/L, 4 x AA

A9178128

Batteriefach, M/L, 4 x AA Kann in Verbindung mit dem Batteriefach-Halter in Gehäuse und Sockel plaziert werden. Es rastet nach Einschub sicher ein.

Ausführung Für vier Mignon-Zellen 1,5 V (AA)

Lieferumfang 1 Batteriefach, 1 Batteriefach-Deckel, 1 Kontaktfedern-Set, 1 Schraube

A9178128

Batteriefach, M/L, 4 x AA
Produkt Ihrem Warenkorb hinzugefügt

vulkan

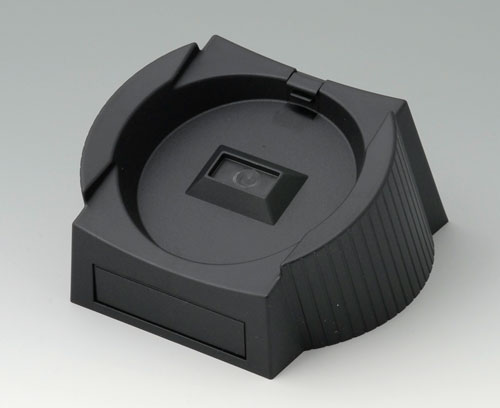

A9178139 Sockel, Ausf. I

A9178139

Sockel, Ausf. I Ermöglicht ergonomisch günstige Ablesewinkel und bietet Platz für Ladeelektronik, Batteriefach, Schnittstellen, Druckwerk usw.

Ausführung Tischversion

Lieferumfang 1 Sockel, 1 Bodenplatte, Befestigungsschrauben für die Bodenplatte und Platinenmontage, Abdeckblenden, Gummifüße

A9178139

Sockel, Ausf. I
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
A9178158 Batteriefach, M/L, 5 x AA

A9178158

Batteriefach, M/L, 5 x AA Kann in Verbindung mit dem Batteriefach-Halter in Gehäuse und Sockel plaziert werden. Es rastet nach Einschub sicher ein.

Ausführung Für fünf Mignon-Zellen 1,5 V (AA)

Lieferumfang 1 Batteriefach, 1 Batteriefach-Deckel, 1 Kontaktfedern-Set, 1 Schraube

A9178158

Batteriefach, M/L, 5 x AA
Produkt Ihrem Warenkorb hinzugefügt

vulkan
A9178169 Sockel, Ausf. II

A9178169

Sockel, Ausf. II Ermöglicht ergonomisch günstige Ablesewinkel und bietet Platz für Ladeelektronik, Batteriefach, Schnittstellen, Druckwerk usw.

Ausführung Wandversion

Lieferumfang 1 Sockel, 1 Bodenplatte, Befestigungsschrauben für die Bodenplatte und Platinenmontage, Abdeckblende, Rastmechanismus

A9178169

Sockel, Ausf. II
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005

Zubehör "Schutz"

A9178001 Displayscheibe M

A9178001

Displayscheibe M Die Displayscheibe schützt die eingebaute Anzeige und ermöglicht die Schutzart im Anzeigenbereich. Ohne Bedruckung.

Lieferumfang 1 Displayscheibe, 1 Klebefolie

A9178001

Displayscheibe M
Produkt Ihrem Warenkorb hinzugefügt

glasklar

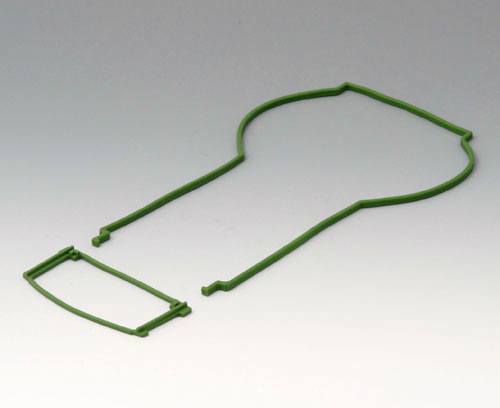

A9178006 Dichtungs-Set M

A9178006

Dichtungs-Set M Verwendung: Zur Erhöhung der Schutzart bei DATEC-CONTROL M.

Lieferumfang 1 Dichtungs-Set

A9178006

Dichtungs-Set M
Produkt Ihrem Warenkorb hinzugefügt

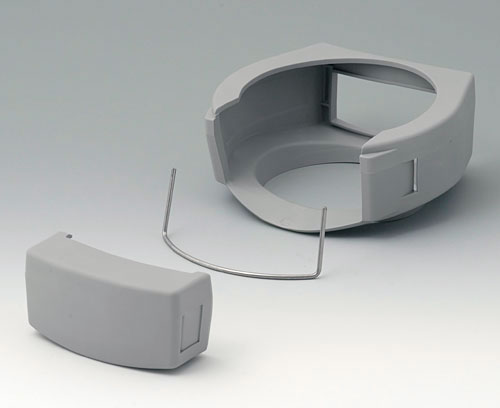

A9178108 Protector M

A9178108

Protector M Spezieller Protector für DATEC-CONTROL M. Fängt Stöße ab und schützt so die Elektronik im Gehäuse. Optimal auch als Oberflächenschutz peripherer Anlagen, Geräte etc. einsetzbar. Einfache Montage durch Verwendung eines speziellen Elastomers.

Ausführung Ohne Umhängegurt.

Lieferumfang 1 Protector (3-teilig)

A9178108

Protector M
Produkt Ihrem Warenkorb hinzugefügt

vulkan

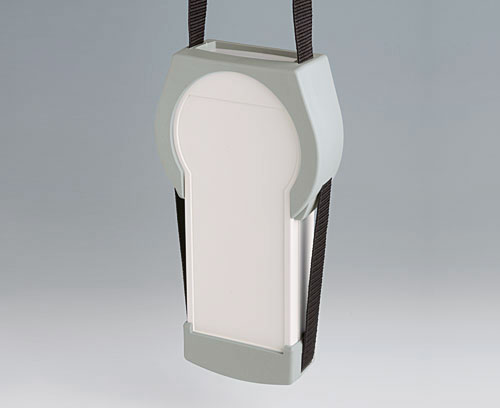

A9178208 Protector M

A9178208

Protector M Spezieller Protector für DATEC-CONTROL M. Fängt Stöße ab und schützt so die Elektronik im Gehäuse. Optimal auch als Oberflächenschutz peripherer Anlagen, Geräte etc. einsetzbar. Einfache Montage durch Verwendung eines speziellen Elastomers.

Ausführung Mit Umhängegurt (ca. 1800 x 20 mm, schwarz, mit Steckverschluss)

Lieferumfang 1 Protector (3-teilig), 1 Umhängegurt

A9178208

Protector M
Produkt Ihrem Warenkorb hinzugefügt

vulkan

Zubehör "Wand/Halter"

A9226119 Wandhalter-Set

A9226119

Wandhalter-Set Zwei Spangen, die das Gehäuse seitlich umgreifen werden mit den Riegeln verrastet. Die Einstellung der entsprechenden Breite erfolgt über eine rückseitige Rastlösung am Halter. Anschließend erfolgt die Wandmontage.

Lieferumfang 2 Spangen, 2 Riegel, 1 Halter

A9226119

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005

Zubehör

A9178008 Kontakte, weiblich

A9178008

Kontakte, weiblich Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.

Lieferumfang 1 Stück

A9178008

Kontakte, weiblich
Produkt Ihrem Warenkorb hinzugefügt
vergoldet

Produktoptionen für A9078209

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Schutzart

Erforderliches Zubehör: Dichtungs-Set, Displayscheibe (Set mit Klebefolie)
Farbe
schwarz RAL 9005
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
243 mm
Breite
130 mm
Höhe
60 mm
Platinenlänge Unterteil
207 mm
Platinenbreite Unterteil
80 mm
Platinenlänge Oberteil
113 mm
Platinenbreite Oberteil
78 mm
Displaylänge
51 mm
Displaybreite
88 mm
Folienlänge
189,2 mm
Folienbreite
78 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Montageanleitungen (Teil)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Externes Zubehör - verschiedenes

Gewicht/1 Stück
250 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A9078209 und vergessen Sie nicht, ein Angebot anzufordern!
