Aluminium-Profilgehäuse
A9076209
DATEC-CONTROL XS, Ausf. II
Vielfältig anwendbares Handgehäuse mit besonders handlichem Bedien- und großen Displaybereich für Anzeige- und Grafikmodule. Vertieftes Bedienfeld für Folientastaturen. Batteriefachdeckel wahlweise rast- und/oder schraubbar (Batteriefach als Zubehör).
AusführungOberteil mit größtmöglichem Displayausschnitt für Anzeigemodule
LieferumfangOber- und Unterteil, Batteriefachdeckel, Montage-Set
2D PDF Zeichnung
3D PDF
3D/2D herunterladen
3D/2D herunterladen
Erstellen Sie Ihr PDF-Datenblatt für A9076209
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
In den Warenkorb legen
Zubehör "Batterie"
A9160003
Druckknopfanschluss, 1 x 9 V (PP3)
Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).
Verwendung: Für eine 9 V-Flachbatterie (PP3).
Lieferumfang 1 Druckknopfanschluss
A9160003
Druckknopfanschluss, 1 x 9 V (PP3)Produkt Ihrem Warenkorb hinzugefügt
A9176007
Kontaktfedern-Set, 2 x AA
Zum Kontaktieren der Batterien. Für sicheren Halt der Mignon-Zellen das beigefügte Distanzteil in den Batteriefachdeckel des Gehäuses einkleben.
Lieferumfang 2 Einfachkontakte, 1 Doppelkontakt, 1 selbstklebendes Distanzteil
A9176007
Kontaktfedern-Set, 2 x AAProdukt Ihrem Warenkorb hinzugefügt
vernickelt

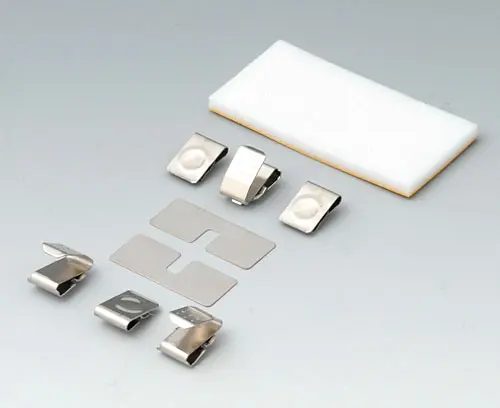

A9176008
Kontaktfedern-Set, 3 x AA
Zum Kontaktieren der Batterien. Für sicheren Halt der Mignon-Zellen das beigefügte Distanzteil in den Batteriefachdeckel des Gehäuses einkleben.
Lieferumfang 1 Set, inkl. 1 selbstklebendes Distanzteil
A9176008
Kontaktfedern-Set, 3 x AAProdukt Ihrem Warenkorb hinzugefügt
vernickelt
A9176128
Batteriefach XS, 2 x AA oder 1 x 9 V
Passend für DATEC-CONTROL XS. Additives Batteriefach für 2 Mignon-Zellen (AA) oder 1 x 9 V-Flachbatterie (PP3). Die Befestigung erfolgt schraubenlos. Das Batteriefach hält nach der Montage des Gehäuseober- und -unterteils selbsttätig. Kontaktfedern-Set als separater Artikel erhältlich.
Lieferumfang 1 Batteriefach
A9176128
Batteriefach XS, 2 x AA oder 1 x 9 VProdukt Ihrem Warenkorb hinzugefügt
A9176158
Batteriefach XS, 3 x AA
Passend für DATEC-CONTROL XS. Additives Batteriefach für 3 x 1,5 V Mignon-Zellen (IEC LR 1,5 V). Die Befestigung erfolgt schraubenlos. Das Batteriefach hält nach der Montage des Gehäuseober- und -unterteils selbsttätig. Kontaktfedern-Set als separater Artikel erhältlich.
Lieferumfang 1 Batteriefach
A9176158
Batteriefach XS, 3 x AAProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
A9250250
Distanzteil
Das selbstklebende ausgeführte Distanzteil gibt Mignon-Zellen sicheren Halt in allen Batteriefächern, die auch die 9 V-Flachbatterie (PP3) aufnehmen können.
Verwendung: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-GEHÄUSE 150 und 190, SCHALEN-GEHÄUSE Ausf. III und IV, UNI-MESS-BOX N.
Verwendung: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-GEHÄUSE 150 und 190, SCHALEN-GEHÄUSE Ausf. III und IV, UNI-MESS-BOX N.
Lieferumfang 1 Distanzteil
A9250250
DistanzteilProdukt Ihrem Warenkorb hinzugefügt
50x25x4mm
Zubehör "Sockel"
A9176139
Sockel XS
Ermöglicht ergonomisch günstige Ablesewinkel und bietet Platz für Ladeelektronik, Schnittstellen usw.
Ausführung Tischversion
Lieferumfang 1 Sockel, 1 Bodenplatte, Befestigungsschrauben für die Bodenplatte und Platinenmontage, Abdeckblenden, Gummifüße
A9176139
Sockel XSProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
A9178007
Kontakte, männlich
Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.
Lieferumfang 1 Stück
A9178007
Kontakte, männlichProdukt Ihrem Warenkorb hinzugefügt
A9199005
Zugentlastung
Bügel für Kabelsicherung. Passend für Kabeldurchmesser von ca. 5-7 mm. Sockel für Aufnahme vorhanden.
Lieferumfang 1 Zugentlastung, 2 Schrauben
A9199005
ZugentlastungProdukt Ihrem Warenkorb hinzugefügt
vulkan
Zubehör "Schutz"
A9176001
Displayscheibe XS
Die Displayscheibe schützt die eingebaute Anzeige und ermöglicht die Schutzart im Anzeigenbereich. Ohne Bedruckung.
Lieferumfang 1 Displayscheibe, 1 Klebefolie
A9176001
Displayscheibe XSProdukt Ihrem Warenkorb hinzugefügt
glasklar

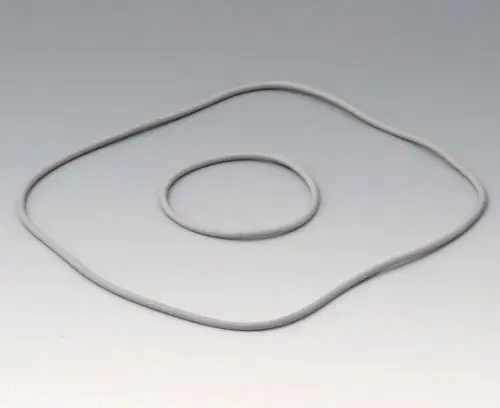

A9176006
Dichtungs-Set XS
Verwendung: Zur Erhöhung der Schutzart bei DATEC-CONTROL XS.
Lieferumfang 1 Dichtungs-Set
A9176006
Dichtungs-Set XSProdukt Ihrem Warenkorb hinzugefügt

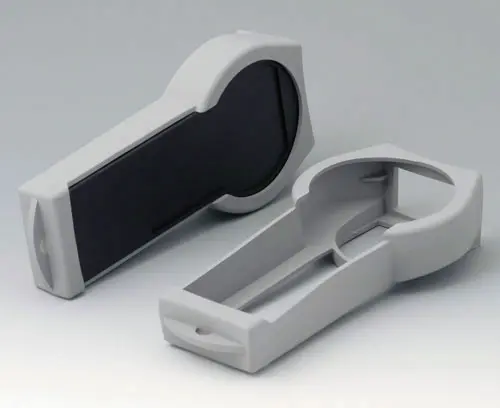

A9176108
Protector XS
Spezieller Protector für DATEC-CONTROL XS. Fängt Stöße ab und schützt so die Elektronik im Gehäuse. Optimal auch als Oberflächenschutz peripherer Anlagen, Geräte etc. einsetzbar. Einfache Montage durch Verwendung eines speziellen Elastomers.
Lieferumfang 1 Protector
A9176108
Protector XSProdukt Ihrem Warenkorb hinzugefügt
vulkan
Zubehör "Wand/Halter"
A9226339
Wandhalter-Set
Wandhalter-Set für DATEC-CONTROL XS. Zwei Spangen, die das Gehäuse seitlich umgreifen werden mit den Riegeln verrastet. Die Einstellung der entsprechenden Breite erfolgt über eine rückseitige Rastlösung am Halter. Anschließend erfolgt die Wandmontage.
Lieferumfang 2 Spangen, 2 Riegel, 1 Halter
A9226339
Wandhalter-SetProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
Zubehör "Tragen"
A9100002
Ringöse
Universell einsetzbar. Zum Einfädeln von Handschlaufen o.Ä. Einfache Montage mit Schnapphaken. Ring-Innen-ø 2,5 mm, max. Wandstärke 4 mm, Aufnahmebohrung ø 5 mm erforderlich.
Lieferumfang 1 Ringöse
A9100002
RingöseProdukt Ihrem Warenkorb hinzugefügt
vulkan
Zubehör
A9178008
Kontakte, weiblich
Verwendung: In 6-poliger Ausführung zur Übertragung des Lade- und Datenstroms. Siehe Montageanleitung.
Lieferumfang 1 Stück
A9178008
Kontakte, weiblichProdukt Ihrem Warenkorb hinzugefügt
Produktoptionen für A9076209
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
- Technische Daten
-
Zeichnungen 2D, 3D / Infos
- Kfm. Daten
Material
Schutzart
Erforderliches Zubehör: Dichtungs-Set, Displayscheibe (Set mit Klebefolie)
Farbe
schwarz RAL 9005
Standards
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
200 mm
Breite
94 mm
Höhe
40 mm
Platinenlänge Unterteil
190 mm
Platinenbreite Unterteil
46 mm
Platinenlänge Oberteil
150 mm
Platinenbreite Oberteil
47 mm
Displaylänge
45 mm
Displaybreite
65 mm
Folienlänge
116 mm
Folienbreite
50 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Montageanleitungen (Teil)
- DATEC-CONTROL XS/S, Montageanleitung 2.815 KB
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 322 KB
- AutoCAD DWG-Format 652 KB
- AutoCAD DXF-Format 2.508 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 3.834 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00007883.x_t 6.002 KB
- 00007883.STEP 13.382 KB
- 00007883.SAT 13.620 KB
Externes Zubehör - verschiedenes
Gewicht/1 Stück
120 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
39269097
Herstellungsland
Deutschland
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A9076209 und vergessen Sie nicht, ein Angebot anzufordern!
