Aluminium-Profilgehäuse
B7546002
LED-Beleuchtung, 12 LEDs (RGB Backlight)

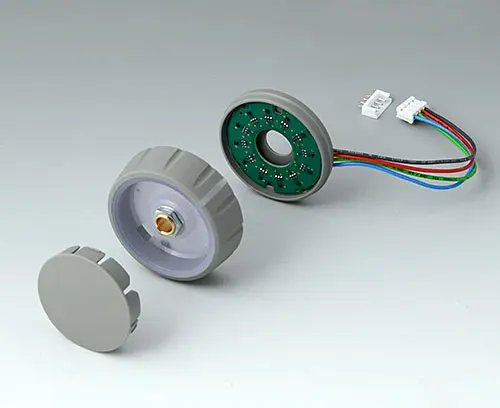

Platine D=37 mm mit 12 LEDs (RGB Backlight), ohne Controller, SMD-Technik, Anschlusskabel 120 mm lang, 4-polige Buchse am Ende, inkl. Stecker.
Empfehlenswert für:CONTROL-KNOBS 46 mit optionaler Beleuchtung
- Montage im Sockel (Zubehör)
1 LED-Beleuchtung (RGB Backlight)
Erstellen Sie Ihr PDF-Datenblatt für B7546002
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
B7146061
Passend für Drehpotentiometer und Drehimpulsgeber mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn. Achsbohrung durchgehend. Für optionale Beleuchtung zusätzlich bitte Sockel und LED-Beleuchtung bestellen (Zubehör).
Ausführung Optional beleuchtbar - Ringoptik auf der Deckfläche
Lieferumfang 1 Knopf (Mindestbestandteile für 1 CONTROL-KNOB mit Beleuchtung: 1 Knopf in beleuchtbarer Ausführung, 1 Deckel, 1 Sockel und 1 LED-Beleuchtung)
B7146061
CONTROL-KNOBS 46, optional beleuchtbarnero
46x14,7mm
Achsbohrung 6mm
B7146063
Passend für Drehpotentiometer und Drehimpulsgeber mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn. Achsbohrung durchgehend. Für optionale Beleuchtung zusätzlich bitte Sockel und LED-Beleuchtung bestellen (Zubehör).
Ausführung Optional beleuchtbar - Ringoptik auf der Deckfläche
Lieferumfang 1 Knopf (Mindestbestandteile für 1 CONTROL-KNOB mit Beleuchtung: 1 Knopf in beleuchtbarer Ausführung, 1 Deckel, 1 Sockel und 1 LED-Beleuchtung)
B7146063
CONTROL-KNOBS 46, optional beleuchtbarvulkan
46x14,7mm
Achsbohrung 6mm
B7146631
Passend für Drehpotentiometer und Drehimpulsgeber mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn. Achsbohrung durchgehend. Für optionale Beleuchtung zusätzlich bitte Sockel und LED-Beleuchtung bestellen (Zubehör).
Ausführung Optional beleuchtbar - Ringoptik auf der Deckfläche
Lieferumfang 1 Knopf (Mindestbestandteile für 1 CONTROL-KNOB mit Beleuchtung: 1 Knopf in beleuchtbarer Ausführung, 1 Deckel, 1 Sockel und 1 LED-Beleuchtung)
B7146631
CONTROL-KNOBS 46, optional beleuchtbarnero
46x14,7mm
Achsbohrung 1/4″
B7146633
Passend für Drehpotentiometer und Drehimpulsgeber mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn. Achsbohrung durchgehend. Für optionale Beleuchtung zusätzlich bitte Sockel und LED-Beleuchtung bestellen (Zubehör).
Ausführung Optional beleuchtbar - Ringoptik auf der Deckfläche
Lieferumfang 1 Knopf (Mindestbestandteile für 1 CONTROL-KNOB mit Beleuchtung: 1 Knopf in beleuchtbarer Ausführung, 1 Deckel, 1 Sockel und 1 LED-Beleuchtung)
B7146633
CONTROL-KNOBS 46, optional beleuchtbarvulkan
46x14,7mm
Achsbohrung 1/4″
B7246061
Passend für Drehpotentiometer und Drehimpulsgeber mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn. Achsbohrung durchgehend. Für optionale Beleuchtung zusätzlich bitte Sockel und LED-Beleuchtung bestellen (Zubehör).
Ausführung Optional beleuchtbar - Ringoptik auf der Deckfläche mit seitlicher Zeigerlinie
Lieferumfang 1 Knopf (Mindestbestandteile für 1 CONTROL-KNOB mit Beleuchtung: 1 Knopf in beleuchtbarer Ausführung, 1 Deckel, 1 Sockel und 1 LED-Beleuchtung)
B7246061
CONTROL-KNOBS 46, optional beleuchtbarnero
46x14,7mm
Achsbohrung 6mm
B7246063
Passend für Drehpotentiometer und Drehimpulsgeber mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn. Achsbohrung durchgehend. Für optionale Beleuchtung zusätzlich bitte Sockel und LED-Beleuchtung bestellen (Zubehör).
Ausführung Optional beleuchtbar - Ringoptik auf der Deckfläche mit seitlicher Zeigerlinie
Lieferumfang 1 Knopf (Mindestbestandteile für 1 CONTROL-KNOB mit Beleuchtung: 1 Knopf in beleuchtbarer Ausführung, 1 Deckel, 1 Sockel und 1 LED-Beleuchtung)
B7246063
CONTROL-KNOBS 46, optional beleuchtbarvulkan
46x14,7mm
Achsbohrung 6mm
B7246631
Passend für Drehpotentiometer und Drehimpulsgeber mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn. Achsbohrung durchgehend. Für optionale Beleuchtung zusätzlich bitte Sockel und LED-Beleuchtung bestellen (Zubehör).
Ausführung Optional beleuchtbar - Ringoptik auf der Deckfläche mit seitlicher Zeigerlinie
Lieferumfang 1 Knopf (Mindestbestandteile für 1 CONTROL-KNOB mit Beleuchtung: 1 Knopf in beleuchtbarer Ausführung, 1 Deckel, 1 Sockel und 1 LED-Beleuchtung)
B7246631
CONTROL-KNOBS 46, optional beleuchtbarnero
46x14,7mm
Achsbohrung 1/4″
B7246633
Passend für Drehpotentiometer und Drehimpulsgeber mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn. Achsbohrung durchgehend. Für optionale Beleuchtung zusätzlich bitte Sockel und LED-Beleuchtung bestellen (Zubehör).
Ausführung Optional beleuchtbar - Ringoptik auf der Deckfläche mit seitlicher Zeigerlinie
Lieferumfang 1 Knopf (Mindestbestandteile für 1 CONTROL-KNOB mit Beleuchtung: 1 Knopf in beleuchtbarer Ausführung, 1 Deckel, 1 Sockel und 1 LED-Beleuchtung)
B7246633
CONTROL-KNOBS 46, optional beleuchtbarvulkan
46x14,7mm
Achsbohrung 1/4″
B7546208
Verwendung:
- Zwingend erforderlich für „CONTROL-KNOBS 46, optional beleuchtbar“ zur Montage der LED-Beleuchtung.
- Auf Wunsch auch für alle „CONTROL-KNOBS 46 ohne Beleuchtung“ einsetzbar. Hier bietet der Sockel zusätzlichen Abstand zwischen Knopf und Bedienoberfläche für eine raffiniert schwebende Optik.
Lieferumfang 1 Sockel
B7546208
Sockel 46vulkan
B7546209
Verwendung:
- Zwingend erforderlich für „CONTROL-KNOBS 46, optional beleuchtbar“ zur Montage der LED-Beleuchtung.
- Auf Wunsch auch für alle „CONTROL-KNOBS 46 ohne Beleuchtung“ einsetzbar. Hier bietet der Sockel zusätzlichen Abstand zwischen Knopf und Bedienoberfläche für eine raffiniert schwebende Optik.
Lieferumfang 1 Sockel
B7546209
Sockel 46nero
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 128 KB
- AutoCAD DWG-Format 488 KB
- AutoCAD DXF-Format 1.649 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 143 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00028561.x_t 4.240 KB
- 00028561.step 5.380 KB
- 00028561.sat 4.454 KB
Sonstige Informationen
(OKW Produkt)
