B2834109 CONNECT

B2834109

CONNECT

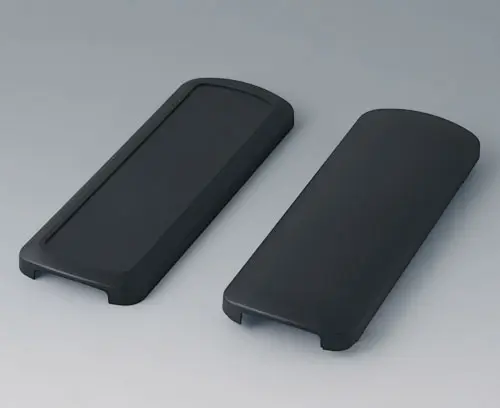

Grundgehäuse, 2-teilig, mit konvexer und abgeflachter Gehäuseschale mit Bedienfeld. Beide Stirnseiten offen. Darin können wahlweise Stirnteile oder die Kabeltüllen-Sets eingebracht werden (Zubehör). Vier Befestigungsdome für eine Platine in der abgeflachten Schale. Kunststoffgehäuse voll gerastet.

Lieferumfang

Konvexe und abgeflachte Gehäuseschale mit Bedienfeld

  • Passende Systemkomponenten
  • Kundenspez. Modifikationen

Zubehör zum Komplettieren

B2911308 Kabeltüllen-Set, 3,4 - 4,2

B2911308

Kabeltüllen-Set, 3,4 - 4,2 Für Rundkabel Ø 3,4 - 4,2 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.

Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben

schließen

B2911308

Kabeltüllen-Set, 3,4 - 4,2
Produkt Ihrer Liste hinzugefügt
SEBS (TPE)
vulkan
B2911309 Kabeltüllen-Set, 3,4 - 4,2

B2911309

Kabeltüllen-Set, 3,4 - 4,2 Für Rundkabel Ø 3,4 - 4,2 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.

Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben

schließen

B2911309

Kabeltüllen-Set, 3,4 - 4,2
Produkt Ihrer Liste hinzugefügt
SEBS (TPE)
schwarz RAL 9005
B2911318 Kabeltüllen-Set, 4,2 - 5,0

B2911318

Kabeltüllen-Set, 4,2 - 5,0 Für Rundkabel Ø 4,2 - 5,0 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.

Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben

schließen

B2911318

Kabeltüllen-Set, 4,2 - 5,0
Produkt Ihrer Liste hinzugefügt
SEBS (TPE)
vulkan
B2911319 Kabeltüllen-Set, 4,2 - 5,0

B2911319

Kabeltüllen-Set, 4,2 - 5,0 Für Rundkabel Ø 4,2 - 5,0 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.

Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben

schließen

B2911319

Kabeltüllen-Set, 4,2 - 5,0
Produkt Ihrer Liste hinzugefügt
SEBS (TPE)
schwarz RAL 9005
B2911328 Kabeltüllen-Set, 5,0 - 5,9

B2911328

Kabeltüllen-Set, 5,0 - 5,9 Für Rundkabel Ø 5,0 - 5,9 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.

Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben

schließen

B2911328

Kabeltüllen-Set, 5,0 - 5,9
Produkt Ihrer Liste hinzugefügt
SEBS (TPE)
vulkan
B2911329 Kabeltüllen-Set, 5,0 - 5,9

B2911329

Kabeltüllen-Set, 5,0 - 5,9 Für Rundkabel Ø 5,0 - 5,9 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.

Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben

schließen

B2911329

Kabeltüllen-Set, 5,0 - 5,9
Produkt Ihrer Liste hinzugefügt
SEBS (TPE)
schwarz RAL 9005

Zubehör "Wand/Halter"

A9167029 Halteklammer

A9167029

Halteklammer Spezielle Halteklammer zur Verwahrung an Rohren bis Ø 32 mm oder entsprechenden Aufhängungen. Zur Befestigung müssen nur die bereits vorgeformten Zentrierungen im Unterteil durchbohrt werden.

Lieferumfang 1 Halteklammer, Montage-Set

schließen

A9167029

Halteklammer
Produkt Ihrer Liste hinzugefügt
PA 6 (UL 94 HB)
schwarz RAL 9005

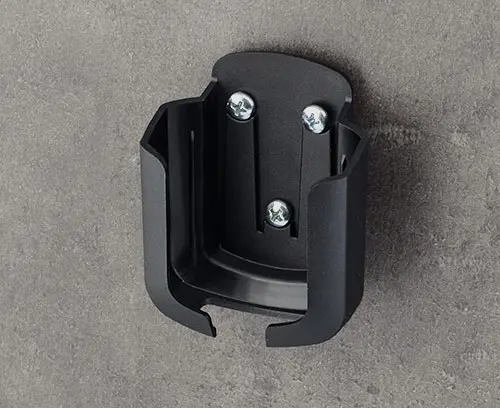

B2931509 Halter

B2931509

Halter Spezieller Halter für CONNECT zur sicheren Verwahrung kabelgebundener und drahtloser Mobilgeräte. Mit großer Aussparung für Steckverbindungen. Die Befestigung erfolgt an der Wand oder sonstigen Bauteilen mit handelsüblichen Schrauben mit einem Kopfdurchmesser von 5,5 bis 7 mm.

Lieferumfang 1 Halter

schließen

B2931509

Halter
Produkt Ihrer Liste hinzugefügt
ASA+PC-FR (UL 94 V-0)
schwarz RAL 9005

Zubehör "Schrauben"

Produktoptionen für B2834109

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Farbe
schwarz RAL 9005
Länge
156 mm
Breite
54 mm
Höhe
22 mm
Platinenlänge Unterteil
138 mm
Platinenbreite Unterteil
45 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Sonstige Informationen

Gewicht/1 Stück
68 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland
