B2834107

CONNECT M

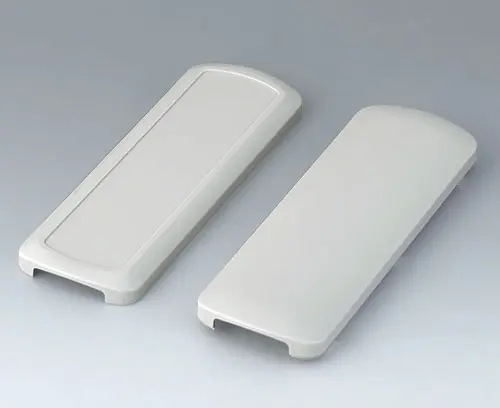

Grundgehäuse, 2-teilig, mit konvexer und abgeflachter Gehäuseschale. Vertieft liegende Fläche zum Schutz der Folientastatur, Dekorfolie oder eines Etiketts. Beide Stirnseiten offen. Darin können wahlweise Stirnteile oder die Kabeltüllen-Sets eingebracht werden (Zubehör). Vier Befestigungsdome für eine Platine in der abgeflachten Schale. Kunststoffgehäuse voll gerastet.

Lieferumfang

Je 1 Gehäuseschale konvex und abgeflacht mit vertieft liegender Fläche

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B2834107

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör zum Komplettieren

B2811207 Stirnteil

B2811207

Stirnteil Universelles Einsteckteil für die Stirnseiten.

Lieferumfang 1 Stück

B2811207

Stirnteil
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
B2811209 Stirnteil

B2811209

Stirnteil Universelles Einsteckteil für die Stirnseiten.

Lieferumfang 1 Stück

B2811209

Stirnteil
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
B2911308 Kabeltüllen-Set, 3,4 - 4,2

B2911308

Kabeltüllen-Set, 3,4 - 4,2 Für Rundkabel Ø 3,4 - 4,2 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.

Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben

B2911308

Kabeltüllen-Set, 3,4 - 4,2
Produkt Ihrem Warenkorb hinzugefügt

vulkan
B2911309 Kabeltüllen-Set, 3,4 - 4,2

B2911309

Kabeltüllen-Set, 3,4 - 4,2 Für Rundkabel Ø 3,4 - 4,2 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.

Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben

B2911309

Kabeltüllen-Set, 3,4 - 4,2
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
B2911318 Kabeltüllen-Set, 4,2 - 5,0

B2911318

Kabeltüllen-Set, 4,2 - 5,0 Für Rundkabel Ø 4,2 - 5,0 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.

Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben

B2911318

Kabeltüllen-Set, 4,2 - 5,0
Produkt Ihrem Warenkorb hinzugefügt

vulkan
B2911319 Kabeltüllen-Set, 4,2 - 5,0

B2911319

Kabeltüllen-Set, 4,2 - 5,0 Für Rundkabel Ø 4,2 - 5,0 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.

Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben

B2911319

Kabeltüllen-Set, 4,2 - 5,0
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005
B2911328 Kabeltüllen-Set, 5,0 - 5,9

B2911328

Kabeltüllen-Set, 5,0 - 5,9 Für Rundkabel Ø 5,0 - 5,9 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.

Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben

B2911328

Kabeltüllen-Set, 5,0 - 5,9
Produkt Ihrem Warenkorb hinzugefügt

vulkan
B2911329 Kabeltüllen-Set, 5,0 - 5,9

B2911329

Kabeltüllen-Set, 5,0 - 5,9 Für Rundkabel Ø 5,0 - 5,9 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.

Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben

B2911329

Kabeltüllen-Set, 5,0 - 5,9
Produkt Ihrem Warenkorb hinzugefügt

schwarz RAL 9005

Zubehör "Wand/Halter"

A9167027 Halteklammer

A9167027

Halteklammer Spezielle Halteklammer zur Verwahrung an Rohren bis Ø 32 mm oder entsprechenden Aufhängungen. Zur Befestigung müssen nur die bereits vorgeformten Zentrierungen im Unterteil durchbohrt werden.

Lieferumfang 1 Halteklammer, Montage-Set

A9167027

Halteklammer
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
B2931507 Halter M

B2931507

Halter M Spezieller Halter für CONNECT M zur sicheren Verwahrung kabelgebundener und drahtloser Mobilgeräte. Mit großer Aussparung für Steckverbindungen. Die Befestigung erfolgt an der Wand oder sonstigen Bauteilen mit handelsüblichen Schrauben mit einem Kopfdurchmesser von 5,5 bis 7 mm.

Lieferumfang 1 Halter

B2931507

Halter M
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002

Zubehör "Schrauben"

A0304031 Selbstformende Schraube 2,2 x 5 mm (PZ1)

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0304031

Selbstformende Schraube 2,2 x 5 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B2834107

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Farbe
grauweiß RAL 9002
Standards
RoHS konform
REACH konform
Länge
156 mm
Breite
54 mm
Höhe
22 mm
Platinenlänge Unterteil
138 mm
Platinenbreite Unterteil
45 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
68 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B2834107 und vergessen Sie nicht, ein Angebot anzufordern!
