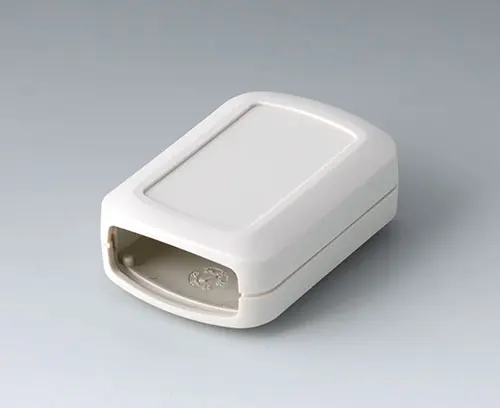

Aluminium-Profilgehäuse
B2822107
CONNECT S
Grundgehäuse, 2-teilig, mit konvexer und abgeflachter Gehäuseschale. Vertieft liegende Fläche zum Schutz der Folientastatur, Dekorfolie oder eines Etiketts. Beide Stirnseiten offen. Darin können wahlweise Stirnteile oder die Kabeltüllen-Sets eingebracht werden (Zubehör). Vier Befestigungsdome für eine Platine in der abgeflachten Schale. Kunststoffgehäuse voll gerastet.
LieferumfangJe 1 Gehäuseschale konvex und abgeflacht mit vertieft liegender Fläche
2D PDF Zeichnung
3D PDF
3D/2D herunterladen
3D/2D herunterladen
Erstellen Sie Ihr PDF-Datenblatt für B2822107
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
In den Warenkorb legen
Zubehör zum Komplettieren
B2811207
Stirnteil
Universelles Einsteckteil für die Stirnseiten.
Lieferumfang 1 Stück
B2811207
StirnteilProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
B2811209
Stirnteil
Universelles Einsteckteil für die Stirnseiten.
Lieferumfang 1 Stück
B2811209
StirnteilProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
B2911308
Kabeltüllen-Set, 3,4 - 4,2
Für Rundkabel Ø 3,4 - 4,2 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.
Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben
B2911308
Kabeltüllen-Set, 3,4 - 4,2Produkt Ihrem Warenkorb hinzugefügt
vulkan
B2911309
Kabeltüllen-Set, 3,4 - 4,2
Für Rundkabel Ø 3,4 - 4,2 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.
Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben
B2911309
Kabeltüllen-Set, 3,4 - 4,2Produkt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
B2911318
Kabeltüllen-Set, 4,2 - 5,0
Für Rundkabel Ø 4,2 - 5,0 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.
Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben
B2911318
Kabeltüllen-Set, 4,2 - 5,0Produkt Ihrem Warenkorb hinzugefügt
vulkan
B2911319
Kabeltüllen-Set, 4,2 - 5,0
Für Rundkabel Ø 4,2 - 5,0 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.
Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben
B2911319
Kabeltüllen-Set, 4,2 - 5,0Produkt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
B2911328
Kabeltüllen-Set, 5,0 - 5,9
Für Rundkabel Ø 5,0 - 5,9 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.
Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben
B2911328
Kabeltüllen-Set, 5,0 - 5,9Produkt Ihrem Warenkorb hinzugefügt
vulkan
B2911329
Kabeltüllen-Set, 5,0 - 5,9
Für Rundkabel Ø 5,0 - 5,9 mm. Die elastische Tülle dient als Knickschutz und wird durch das Fixierelement im Gehäuse stabilisiert. Integrierte Zugentlastung mit verschraubter Klemmplatte.
Lieferumfang Elastische Kabeltülle, Fixierelement, Klemmplatte, 2 selbstformende Schrauben
B2911329
Kabeltüllen-Set, 5,0 - 5,9Produkt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
Zubehör "Wand/Halter"

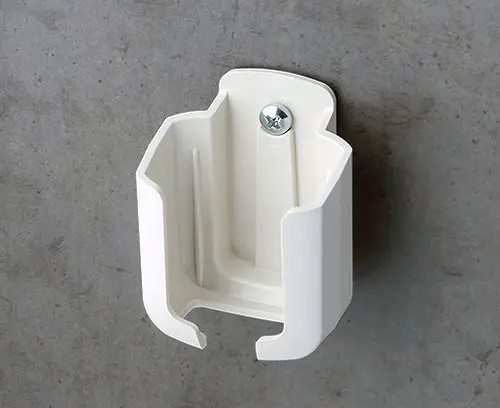

B2921507
Halter S
Spezieller Halter für CONNECT S zur sicheren Verwahrung kabelgebundener und drahtloser Mobilgeräte. Mit großer Aussparung für Steckverbindungen. Die Befestigung erfolgt an der Wand oder sonstigen Bauteilen mit handelsüblichen Schrauben mit einem Kopfdurchmesser von 5,5 bis 7 mm.
Lieferumfang 1 Halter
B2921507
Halter SProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
Zubehör "Schrauben"
A0304031
Selbstformende Schraube 2,2 x 5 mm (PZ1)
Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
A0304031
Selbstformende Schraube 2,2 x 5 mm (PZ1)Produkt Ihrem Warenkorb hinzugefügt
Produktoptionen für B2822107
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
- Technische Daten
-
Zeichnungen 2D, 3D / Infos
- Kfm. Daten
Länge
60 mm
Breite
42 mm
Höhe
22 mm
Platinenlänge Unterteil
41 mm
Platinenbreite Unterteil
34 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 226 KB
- AutoCAD DWG-Format 743 KB
- AutoCAD DXF-Format 2.859 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 2.167 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00028771.x_t 5.657 KB
- 00028771.step 18.888 KB
- 00028771.sat 17.585 KB
Gewicht/1 Stück
20 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
39269097
Herstellungsland
Deutschland
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B2822107 und vergessen Sie nicht, ein Angebot anzufordern!
