Aluminium-Profilgehäuse
A3131068
COM-KNOBS 31, ohne Aussparung
Passend für Drehpotentiometer mit runden Wellenenden nach DIN 41591. Spannzangensystem für bequeme Knopfmontage von vorn. Achsbohrung durchgehend.
Max. Drehmoment: Montage = 1,8 Nm, Funktion = 1,6 Nm.
1 COM-KNOB (ohne Aussparung)
2D PDF Zeichnung
3D PDF
3D/2D herunterladen
3D/2D herunterladen
Erstellen Sie Ihr PDF-Datenblatt für A3131068
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
In den Warenkorb legen
Systemkomponenten zum Komplettieren
A3231003
Deckel 31
Passend für COM-KNOB 31. Deckel einfach zum Aufstecken.
Lieferumfang 1 Deckel
A3231003
Deckel 31Produkt Ihrem Warenkorb hinzugefügt
korall
A3231004
Deckel 31
Passend für COM-KNOB 31. Deckel einfach zum Aufstecken.
Lieferumfang 1 Deckel
A3231004
Deckel 31Produkt Ihrem Warenkorb hinzugefügt
beach
A3231005
Deckel 31
Passend für COM-KNOB 31. Deckel einfach zum Aufstecken.
Lieferumfang 1 Deckel
A3231005
Deckel 31Produkt Ihrem Warenkorb hinzugefügt
lagun
A3231006
Deckel 31
Passend für COM-KNOB 31. Deckel einfach zum Aufstecken.
Lieferumfang 1 Deckel
A3231006
Deckel 31Produkt Ihrem Warenkorb hinzugefügt
sky
A3231007
Deckel 31
Passend für COM-KNOB 31. Deckel einfach zum Aufstecken.
Lieferumfang 1 Deckel
A3231007
Deckel 31Produkt Ihrem Warenkorb hinzugefügt
mineral
A3231009
Deckel 31
Passend für COM-KNOB 31. Deckel einfach zum Aufstecken.
Lieferumfang 1 Deckel
A3231009
Deckel 31Produkt Ihrem Warenkorb hinzugefügt
nero
A3231011
Deckel 31
Deckel mit matt verchromter Oberfläche für edlen Metallic-Look. Passend für COM-KNOB 31. Deckel einfach zum Aufstecken.
Lieferumfang 1 Deckel
A3231011
Deckel 31Produkt Ihrem Warenkorb hinzugefügt
matt verchromt
Zubehör "Schrauben"
A6207009
Rundmutter M7 x 0,75
Zur Befestigung der Potentiometer an Blenden.
Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.
Lieferumfang 1 Rundmutter
A6207009
Rundmutter M7 x 0,75Produkt Ihrem Warenkorb hinzugefügt
A6210009
Rundmutter M10 x 0,75
Zur Befestigung der Potentiometer an Blenden.
Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.
Lieferumfang 1 Rundmutter
A6210009
Rundmutter M10 x 0,75Produkt Ihrem Warenkorb hinzugefügt
A6295009
Rundmutter 3/8"-32G
Zur Befestigung der Potentiometer an Blenden.
Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.
Passend für
- Rund- und Flügelknöpfe ø 10 - 16 mit Mutterabdeckung,
- Rundknöpfe ø 20 - 50 ohne Mutterabdeckung,
- Knebelknöpfe ø 16 - 40 mit Mutterabdeckung,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 und
- Control-Knobs ø 36 & 46.
Lieferumfang 1 Rundmutter
A6295009
Rundmutter 3/8"-32GProdukt Ihrem Warenkorb hinzugefügt
A6300000
Steckschlüssel
Zum Anziehen der Rundmutter. Passend für die Rundmuttern M7 x 0,75, M10 x 0,75 und 3/8"-32G.
Lieferumfang 1 Steckschlüssel
A6300000
SteckschlüsselProdukt Ihrem Warenkorb hinzugefügt
Zubehör

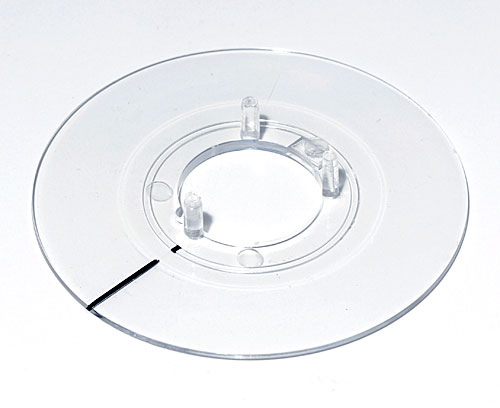

A4431010
Skalenscheibe 31
Skalenscheibe einfach zum Aufstecken für Rundknopf 31 / Com-Knob 31. Oberfläche glänzend. Symbol ist schwarz.
Lieferumfang 1 Skalenscheibe
A4431010
Skalenscheibe 31Produkt Ihrem Warenkorb hinzugefügt
transparent
A4431060
Skalenscheibe 31
Skalenscheibe einfach zum Aufstecken für Rundknopf 31 / COM-KNOB 31. Oberfläche glänzend. Symbol ist schwarz.
Lieferumfang 1 Skalenscheibe
A4431060
Skalenscheibe 31Produkt Ihrem Warenkorb hinzugefügt
transparent

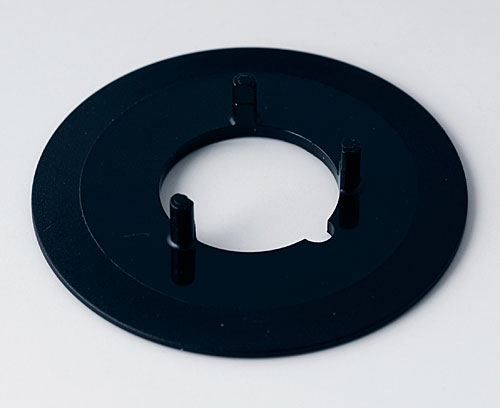

A7331000
Scheibe 31, ohne Strich
Passend für Rundknopf 31 / COM-KNOB 31. Scheibe einfach zum Aufstecken.
Lieferumfang 1 Scheibe
A7331000
Scheibe 31, ohne StrichProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005

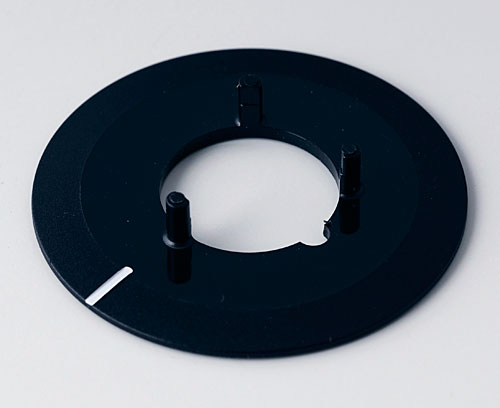

A7331010
Scheibe 31, mit Strich
Passend für Rundknopf 31 / COM-KNOB 31. Scheibe einfach zum Aufstecken. Strich ist weiß.
Lieferumfang 1 Scheibe
A7331010
Scheibe 31, mit StrichProdukt Ihrem Warenkorb hinzugefügt
schwarz RAL 9005
Produktoptionen für A3131068
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
- Technische Daten
-
Zeichnungen 2D, 3D / Infos
- Anwendungsbeispiele
- Kfm. Daten
Durchmesser
31 mm
Höhe
16 mm
Achsbohrung
6 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 114 KB
- AutoCAD DWG-Format 301 KB
- AutoCAD DXF-Format 913 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 530 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00010208.x_t 672 KB
- 00010208.step 1.415 KB
- 00010208.sat 1.823 KB
Gewicht/1 Stück
8 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
84879090
Herstellungsland
Deutschland
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A3131068 und vergessen Sie nicht, ein Angebot anzufordern!
