Aluminium-Profilgehäuse
B1706017

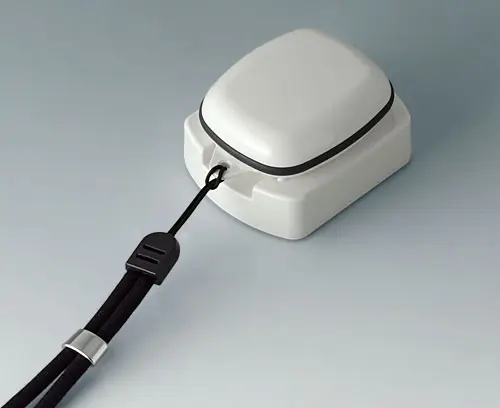

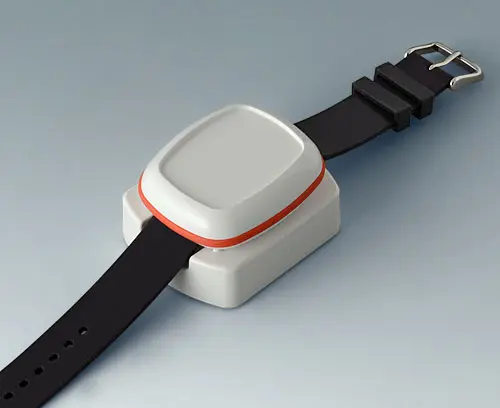

Ablagestation L
Zum Ablegen des BODY-CASE L in Kombination mit externer Zusatzelektronik, z.B. für induktive Lademöglichkeit. Einfache Ausrichtung des Gehäuses auf der Ablagestation durch Führungselemente. Konfiguration für Reihenanordnung zu Konsolen auf Anfrage.
Ausnahme: Gehäuse mit Ansteckclip. Die induktive Lademöglichkeit ist hierbei nicht möglich.
Oberteil, Bodenplatte, Montage-Set
Erstellen Sie Ihr PDF-Datenblatt für B1706017
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
B1606107
Fixiersockel für eine Platine im Oberteil; Platine hält nach Gehäusemontage selbsttätig zwischen Ober- und Unterteil. Interne Stromversorgung über Rund- oder Knopfzelle auf der Platine oder alternativ Einsatz eines Akkus mit Spule für induktives Laden.
Armband, Ansteck-Set etc. als Zubehör.
Hinweis
Die aufgeführten Produktoptionen beziehen sich auf die Modifikation von Ober- und Unterteil des Gehäuses. Modifikation des TPV-Dichtrings ist nicht möglich.
Ausführung Ohne Vertiefung
Lieferumfang Ober- und Unterteil, Dichtring, 4 Gehäuseschrauben M2 x 6 mm (T6), 2 Federstege (18 mm)
B1606107
BODY-CASE L, ohne Vertiefungverkehrsweiß RAL 9016
55x46x17mm
B1606117
Fixiersockel für eine Platine im Oberteil; Platine hält nach Gehäusemontage selbsttätig zwischen Ober- und Unterteil. Interne Stromversorgung über Rund- oder Knopfzelle auf der Platine oder alternativ Einsatz eines Akkus mit Spule für induktives Laden.
Armband, Ansteck-Set etc. als Zubehör.
Hinweis
Die aufgeführten Produktoptionen beziehen sich auf die Modifikation von Ober- und Unterteil des Gehäuses. Modifikation des TPV-Dichtrings ist nicht möglich.
Ausführung Ohne Vertiefung
Lieferumfang Ober- und Unterteil, Dichtring, 4 Gehäuseschrauben M2 x 6 mm (T6), 2 Federstege (18 mm)
B1606117
BODY-CASE L, ohne Vertiefungverkehrsweiß RAL 9016
55x46x17mm
B1606207
Fixiersockel für eine Platine im Oberteil; Platine hält nach Gehäusemontage selbsttätig zwischen Ober- und Unterteil. Interne Stromversorgung über Rund- oder Knopfzelle auf der Platine oder alternativ Einsatz eines Akkus mit Spule für induktives Laden.
Armband, Ansteck-Set etc. als Zubehör.
Hinweis
Die aufgeführten Produktoptionen beziehen sich auf die Modifikation von Ober- und Unterteil des Gehäuses. Modifikation des TPV-Dichtrings ist nicht möglich.
Ausführung Mit Vertiefung
Lieferumfang Ober- und Unterteil, Dichtring, 4 Gehäuseschrauben M2 x 6 mm (T6), 2 Federstege (18 mm)
B1606207
BODY-CASE L, mit Vertiefungverkehrsweiß RAL 9016
55x46x16mm
B1606217
Fixiersockel für eine Platine im Oberteil; Platine hält nach Gehäusemontage selbsttätig zwischen Ober- und Unterteil. Interne Stromversorgung über Rund- oder Knopfzelle auf der Platine oder alternativ Einsatz eines Akkus mit Spule für induktives Laden.
Armband, Ansteck-Set etc. als Zubehör.
Hinweis
Die aufgeführten Produktoptionen beziehen sich auf die Modifikation von Ober- und Unterteil des Gehäuses. Modifikation des TPV-Dichtrings ist nicht möglich.
Ausführung Mit Vertiefung
Lieferumfang Ober- und Unterteil, Dichtring, 4 Gehäuseschrauben M2 x 6 mm (T6), 2 Federstege (18 mm)
B1606217
BODY-CASE L, mit Vertiefungverkehrsweiß RAL 9016
55x46x16mm
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 278 KB
- AutoCAD DWG-Format 665 KB
- AutoCAD DXF-Format 2.147 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 224 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00022851.x_t 869 KB
- 00022851.step 2.109 KB
- 00022851.sat 2.496 KB
(OKW Produkt)
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B1706017 und vergessen Sie nicht, ein Angebot anzufordern!
