Aluminium-Profilgehäuse
B1604107
BODY-CASE M, ohne Vertiefung
Modernes Gehäuse für kleine Gerätschaften im Bereich „Wearable Technologies“. Dreiteilige Konstruktion bestehend aus Ober- und Unterteil, hochglanzpoliert sowie einem TPV-Dichtring, matt.
Fixiersockel für eine Platine im Oberteil; Platine hält nach Gehäusemontage selbsttätig zwischen Ober- und Unterteil. Interne Stromversorgung über Rund- oder Knopfzelle auf der Platine oder alternativ Einsatz eines Akkus mit Spule für induktives Laden.
Armband, Ansteck-Set etc. als Zubehör.
Hinweis
Die aufgeführten Produktoptionen beziehen sich auf die Modifikation von Ober- und Unterteil des Gehäuses. Modifikation des TPV-Dichtrings ist nicht möglich.
Ohne Vertiefung
LieferumfangOber- und Unterteil, Dichtring, 4 Gehäuseschrauben M2 x 6 mm (T6), 2 Federstege (18 mm)
2D PDF Zeichnung
3D PDF
3D/2D herunterladen
3D/2D herunterladen
Erstellen Sie Ihr PDF-Datenblatt für B1604107
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
In den Warenkorb legen
Zubehör "Sockel"
B1704017
Ablagestation M
Zum Ablegen des BODY-CASE M in Kombination mit externer Zusatzelektronik, z.B. für induktive Lademöglichkeit. Einfache Ausrichtung des Gehäuses auf der Ablagestation durch Führungselemente. Konfiguration für Reihenanordnung zu Konsolen auf Anfrage.
Ausnahme: Gehäuse mit Ansteckclip. Die induktive Lademöglichkeit ist hierbei nicht möglich.
Ausnahme: Gehäuse mit Ansteckclip. Die induktive Lademöglichkeit ist hierbei nicht möglich.
Lieferumfang Oberteil, Bodenplatte, Montage-Set
B1704017
Ablagestation MProdukt Ihrem Warenkorb hinzugefügt
verkehrsweiß RAL 9016
62x50x17mm
Zubehör "Tragen"
A9164001

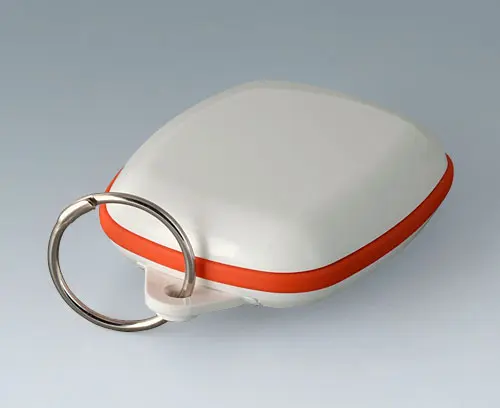

Schlüsselring
Schlüsselring-Durchmesser = 20,5 mm.
Lieferumfang 1 Schlüsselring
A9164001
SchlüsselringProdukt Ihrem Warenkorb hinzugefügt
vernickelt
20,5mm
B1706001
Ansteck-Set

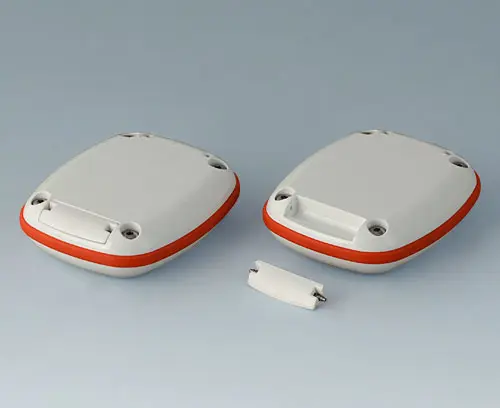

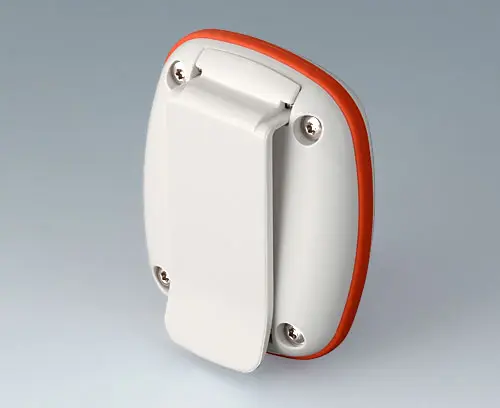

Spezielles Zubehör für BODY-CASE. Set bestehend aus 1 Ansteck-Clip für Hemd- und Hosentasche, 1 Befestigungsöse für Halsband/Kette/Kordel sowie 2 Abdeckungen zum Verschließen einer/beider rückseitigen Armband-Befestigungen bei Bedarf. Befestigung mit Federstegen (aus Lieferumfang Gehäuse).
Lieferumfang 1 Set
B1706001
Ansteck-SetProdukt Ihrem Warenkorb hinzugefügt
verkehrsweiß RAL 9016
B1706202

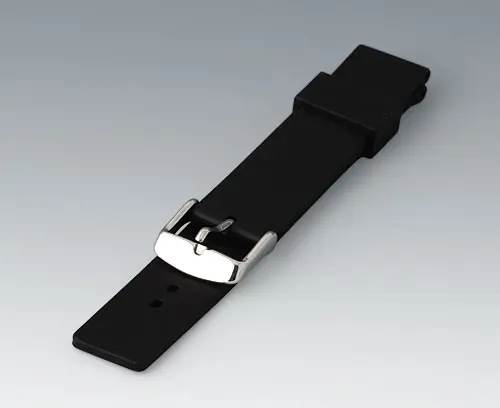

Armband, 18 mm

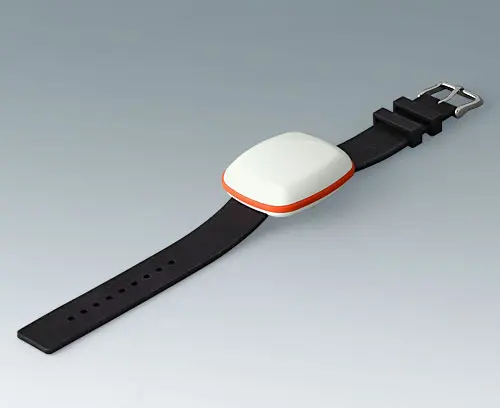

Spezielles Armband aus Silikon für BODY-CASE: elastisch, wasserfest und angenehm zu tragen. Glatte Oberfläche zudem leicht zu reinigen. Stegbreite 18 mm. Gesamtlänge ohne Schließe ca. 193 mm. Schließe aus Edelstahl. Befestigung mit Federstegen.
Hinweis:
Die im Lieferumfang der Gehäuse enthaltenen Federstege Ø 1.5 x 18 mm können sich in Verbindung mit dem Armband aus Silikon B1706202 bei Drehbeanspruchung u.U. aus dem Gehäuse lösen. Für eine bessere Verbindung empfehlen wir daher Federstege mit den Maßen Ø 1,5 x 19 mm.
OKW-Bestell-Nummer: B1706206
Die entsprechende Eignung und Verwendung bitte durch Selbstversuche ermitteln.
Hinweis:
Die im Lieferumfang der Gehäuse enthaltenen Federstege Ø 1.5 x 18 mm können sich in Verbindung mit dem Armband aus Silikon B1706202 bei Drehbeanspruchung u.U. aus dem Gehäuse lösen. Für eine bessere Verbindung empfehlen wir daher Federstege mit den Maßen Ø 1,5 x 19 mm.
OKW-Bestell-Nummer: B1706206
Die entsprechende Eignung und Verwendung bitte durch Selbstversuche ermitteln.
Lieferumfang 1 Armband
B1706202
Armband, 18 mmProdukt Ihrem Warenkorb hinzugefügt
schwarz
B1706203

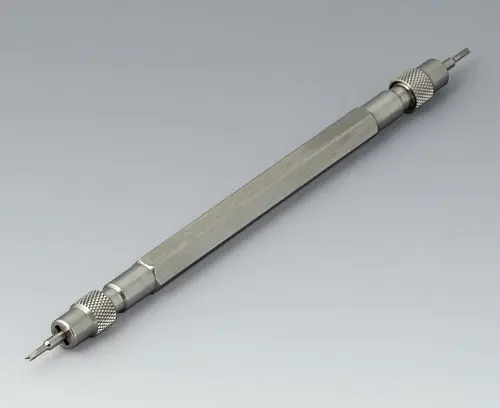

Federstegwerkzeug
„Gabelförmig“ ausgebildetes Ende zum problemlosen Einsetzen und Herausnehmen der Federstege des Armbands, Ansteck-Clips, der Öse und Abdeckungen. Spitze Seite als Stift-Ausdrückinstrument für Metallarmbänder mit flexiblen Kettengliedern oder Schließe geeignet. (Originalteil kann vom Bild abweichen.)
Lieferumfang 1 Federstegwerkzeug
B1706203
FederstegwerkzeugProdukt Ihrem Warenkorb hinzugefügt
B9100063

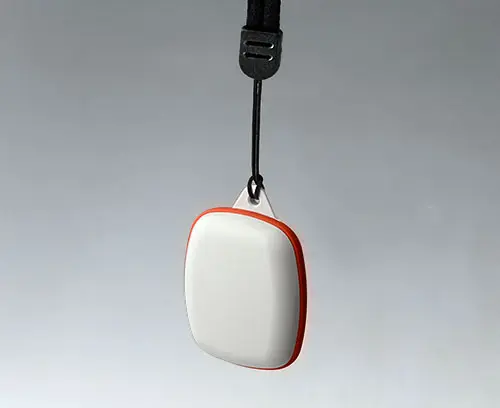

Halsband, Textil
Ohne Schnellverschluss.
ACHTUNG AUSLAUFWARE:
Der Artikel ist nur noch in begrenzter Stückzahl vorrätig. Bitte fragen Sie an!
Lieferumfang 1 Halsband
B9100063
Halsband, TextilProdukt Ihrem Warenkorb hinzugefügt
860mm
Produktoptionen für B1604107
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
- Technische Daten
-
Zeichnungen 2D, 3D / Infos
- Kfm. Daten
Material
Unter- und Oberteil
Dichtring
Schutzart
Farbe
Unter- und Oberteil
verkehrsweiß RAL 9016,
Dichtring blutorange RAL 2002
Dichtring blutorange RAL 2002
Standards
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
50 mm
Breite
41 mm
Höhe
15 mm
Platinenlänge Unterteil
35 mm
Platinenbreite Unterteil
34 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 451 KB
- AutoCAD DWG-Format 808 KB
- AutoCAD DXF-Format 3.023 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 783 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00023538.x_t 3.113 KB
- 00023538.STEP 7.068 KB
- 00023538.SAT 12.083 KB
Gewicht/1 Stück
11 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
39269097
Herstellungsland
Deutschland
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B1604107 und vergessen Sie nicht, ein Angebot anzufordern!
