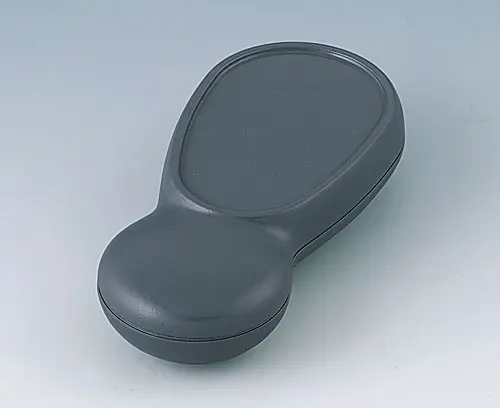

B2510108

BLOB UNIT

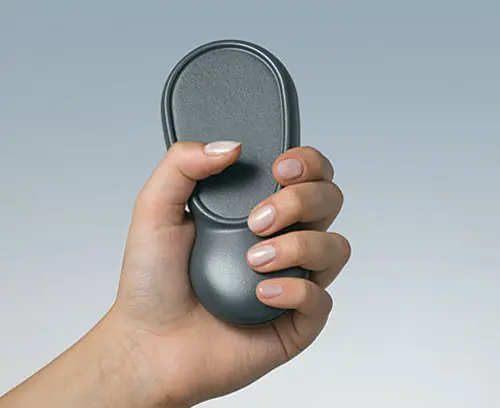

Ein echtes Handgehäuse, das mit einer Hand gehalten und bedient werden kann. Zweiteilige Gehäusekonstruktion. Vertieft liegende Fläche für Folientastaturen. Befestigungsdome für eine Platine im Oberteil.

Lieferumfang

Ober- und Unterteil, Montage-Set

2D PDF Zeichnung
3D PDF
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für B2510108

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör "Batterie"

A9193034 Verpolungsschutz, Pluspol AAA

A9193034

Verpolungsschutz, Pluspol AAA Für Batterie-Clip AAA Rundzelle. Einfach zum Aufstecken. Verhindert Kontakt bei falschem Einlegen der Batterie. 1 Stück pro Rundzelle erforderlich.

Lieferumfang 1 Verpolungsschutz

A9193034

Verpolungsschutz, Pluspol AAA
Produkt Ihrem Warenkorb hinzugefügt

grauweiß RAL 9002
A9193036 Batterie-Clip, AAA

A9193036

Batterie-Clip, AAA Für AAA Rundzellen. Zur Montage auf Platinen. 2 Stück pro Rundzelle erforderlich.

Lieferumfang 1 Batterie-Clip

A9193036

Batterie-Clip, AAA
Produkt Ihrem Warenkorb hinzugefügt

vernickelt
A9193037 Knopfzellenhalter, Ø 20 mm

A9193037

Knopfzellenhalter, Ø 20 mm Für Knopfzellen Ø 20 mm, z.B. CR2016, CR2025, CR2032. Zur Montage auf Platinen.

Ausführung Horizontal

Lieferumfang 1 Knopfzellenhalter

A9193037

Knopfzellenhalter, Ø 20 mm
Produkt Ihrem Warenkorb hinzugefügt
A9193038 Knopfzellenhalter, Ø 23 mm

A9193038

Knopfzellenhalter, Ø 23 mm Für Knopfzellen Ø 23 mm, z.B. CR2320, CR2325, CR2354. Zur Montage auf Platinen.

Ausführung Horizontal

Lieferumfang 1 Knopfzellenhalter

A9193038

Knopfzellenhalter, Ø 23 mm
Produkt Ihrem Warenkorb hinzugefügt
A9193039 Knopfzellenhalter, Ø 12 mm

A9193039

Knopfzellenhalter, Ø 12 mm Für Knopfzellen Ø 12 mm, z.B. CR1216, CR1220. Zur Montage auf Platinen.

Ausführung Horizontal

Lieferumfang 1 Knopfzellenhalter

A9193039

Knopfzellenhalter, Ø 12 mm
Produkt Ihrem Warenkorb hinzugefügt
A9193040 Knopfzellenhalter, Ø 16 mm

A9193040

Knopfzellenhalter, Ø 16 mm Für Knopfzellen Ø 16 mm, z.B. CR1612, CR1620. Zur Montage auf Platinen.

Ausführung Horizontal

Lieferumfang 1 Knopfzellenhalter

A9193040

Knopfzellenhalter, Ø 16 mm
Produkt Ihrem Warenkorb hinzugefügt

Zubehör "Schutz"

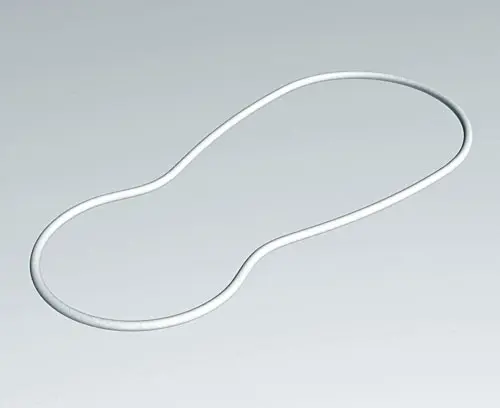

B2610001 Dichtung Unit

B2610001

Dichtung Unit Verwendung: Zur Erhöhung der Schutzart bei BLOB UNIT.

Lieferumfang 1 Dichtung

B2610001

Dichtung Unit
Produkt Ihrem Warenkorb hinzugefügt

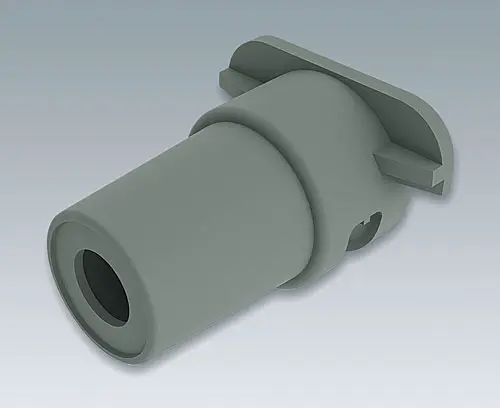

B2610101 Kabeltülle, 5,0 - 5,9

B2610101

Kabeltülle, 5,0 - 5,9 Universell verwendbar. Die steckbare Kabeltülle bildet einen formschönen Anschluss bei kabelgebundenen Anwendungen. Zylindrische Bohrung erforderlich.

Ausführung Für Kabel Ø 5,0 - 5,9 mm

Lieferumfang 1 Kabeltülle

B2610101

Kabeltülle, 5,0 - 5,9
Produkt Ihrem Warenkorb hinzugefügt

vulkan

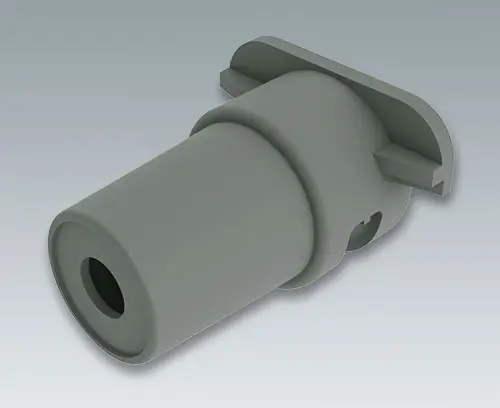

B2610111 Kabeltülle, 4,2 - 5,0

B2610111

Kabeltülle, 4,2 - 5,0 Universell verwendbar. Die steckbare Kabeltülle bildet einen formschönen Anschluss bei kabelgebundenen Anwendungen. Zylindrische Bohrung erforderlich.

Ausführung Für Kabel Ø 4,2 - 5,0 mm

Lieferumfang 1 Kabeltülle

B2610111

Kabeltülle, 4,2 - 5,0
Produkt Ihrem Warenkorb hinzugefügt

vulkan
B2610121 Kabeltülle, 3,4 - 4,2

B2610121

Kabeltülle, 3,4 - 4,2 Universell verwendbar. Die steckbare Kabeltülle bildet einen formschönen Anschluss bei kabelgebundenen Anwendungen. Zylindrische Bohrung erforderlich.

Ausführung Für Kabel Ø 3,4 - 4,2 mm

Lieferumfang 1 Kabeltülle

B2610121

Kabeltülle, 3,4 - 4,2
Produkt Ihrem Warenkorb hinzugefügt

vulkan

Zubehör "Schrauben"

A0305031 Selbstformende Schraube 2,5 x 6 mm (PZ1)

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

A0305031

Selbstformende Schraube 2,5 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für B2510108

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!

Material

Schutzart

Erforderliches Zubehör: Dichtung
Farbe
lava
Standards
RoHS konform
REACH konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Länge
130 mm
Breite
60 mm
Höhe
30 mm
Platinenlänge Oberteil
116 mm
Platinenbreite Oberteil
48 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)

Gewicht/1 Stück
50 g
Warentarifnummer
(OKW Produkt)
39269097
Herstellungsland
Deutschland

Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für B2510108 und vergessen Sie nicht, ein Angebot anzufordern!
