Acessórios para Caixas
B6511113

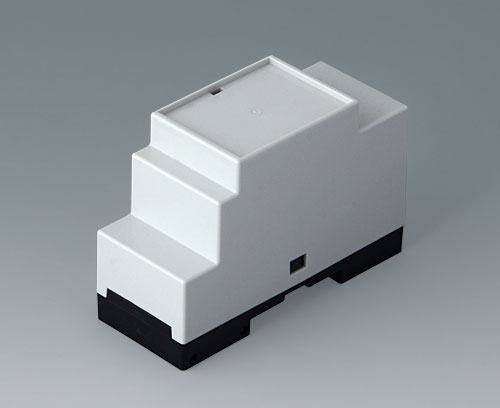

RAILTEC B, 2 modules, Vers. XIII
Enclosure for applications where larger components/assemblies need to be fitted inside. Different connection levels flat or high for individual configuration. Case corresponds to DIN 43880, size 1. Simple and quick assembly by locking onto DIN-rails EN 60715 TH35. Base part with fixing pillars for the PCB. Vertical and horizontal guides for additional PCBs.
VersionClosed case, e.g. for front connectors, D-SUB-connectors, etc.
Supply1 base part with locking clip, 1 top part
Gerar seu Datasheet em PDF para B6511113
Por favor, selecione os detalhes do produto que você gostaria de incluir ao PDF.
Accessory "wall/holder"
B6600334
Supply 2 pieces as kit
B6600334
Wall suspension elementsblack
Accessory "screws"
A0305031
Supply 1 self-tapping screw
A0305031
Self-tapping screws 2.5 x 6 mm (PZ1)Accessory
B6601100
Supply 1 lid
B6601100
Lid, 2 modulestransparent
Top part
Bottom part
Bottom part black,
Locking clip black
Drawings (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- PDF-File (without registration) 215 KB
- AutoCAD DWG-File 441 KB
- AutoCAD DXF-File 1 495 KB
- Visualização PDF 3D (Acrobat Reader) (gira o produto 360°, pode ocultar parte do desenho selecionado pelo mouse, acessórios...) 170 KB
3D-Models (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- 00022323.x_t 1 351 KB
- 00022323.step 2 654 KB
- 00022323.sat 2 208 KB
Miscellaneous information
- Max. size of PCB in mm 568 KB
(OKW product)
Serviço de customização: Podemos modificar nossos gabinetes para atender às suas necessidades específicas. Os gabinetes serão entregues totalmente finalizados e prontos para uso. Tudo o que você precisa fazer é instalar seu equipamento no interior. Veja as opções de customização para B6511113 e não se esqueça de solicitar uma cotação!
