B6032011
DIN-MODULAR CASE TYPE A, Vers. I
Case and front frame are one single piece injection moulded. Rear frame as well as front and rear panels (accessory) are easily fitted by snap-on latches. Corresponding to DIN IEC 61554.
VersionWith 2 guide ridges for mounting PCBs
Supply1 case, 1 rear frame with snap-lock, fixing elements for switchboard installation
Rysunek 2D w formacie PDF
Widok 3D PDF
3D/2D download
3D/2D download
Generate Your PDF Datasheet for B6032011
Please select the product details you would like to include in the PDF.
Dodaj do koszyka
Accessory to complete
B6132111
Front panel
Front panel for DIN-MODULAR CASE 96 x 48.
Supply 1 front panel
B6132111
Front panelprodukt został dodany do twojej listy
matt anodised
91,5x43,4x1,5mm
B6132112
Rear panel
Rear panel for DIN-MODULAR CASE 96 x 48.
Supply 1 rear panel
B6132112
Rear panelprodukt został dodany do twojej listy
matt anodised
73,5x39,6x1mm

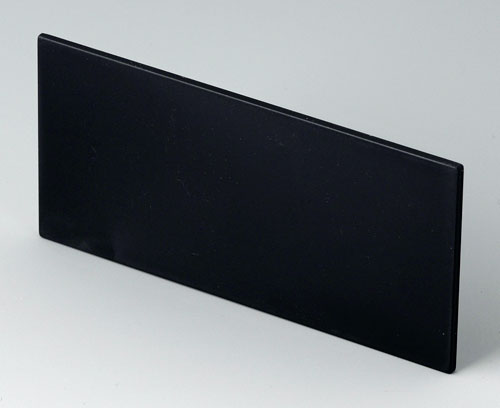

B6132221
Front panel
Front panel for DIN-MODULAR CASE 96 x 48.
Supply 1 front panel
B6132221
Front panelprodukt został dodany do twojej listy
black RAL 9005
91,6x43,5x2mm
B6132222
Rear panel
Rear panel for DIN-MODULAR CASE 96 x 48.
Supply 1 rear panel
B6132222
Rear panelprodukt został dodany do twojej listy
black RAL 9005
73,6x39,75x1,7mm
B6132331
Front panel
Front panel for DIN-MODULAR CASE 96 x 48.
Supply 1 front panel
B6132331
Front panelprodukt został dodany do twojej listy
transparent
91,5x43,4x2mm

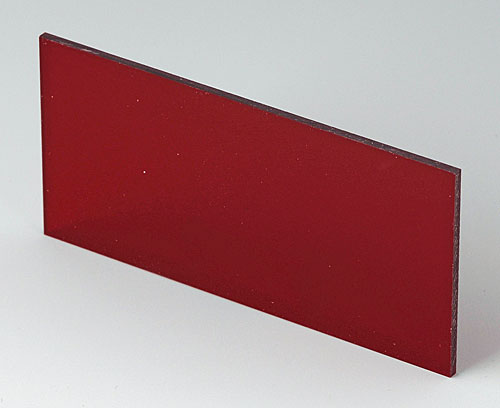

B6132341
Front panel
Front panel for DIN-MODULAR CASE 96 x 48.
Supply 1 front panel
B6132341
Front panelprodukt został dodany do twojej listy
red transparent
91,5x43,4x2mm
Accessory "protection"

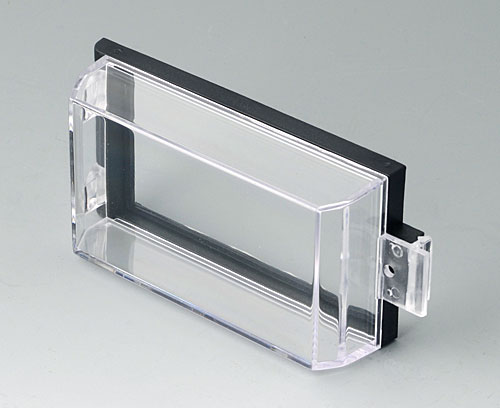

B6132533
Protection cover
Protection cover for DIN-MODULAR CASE 96 x 48.
Supply 1 protection cover
B6132533
Protection coverprodukt został dodany do twojej listy
transparent
Opcje dostosowywania dla B6032011
What else do you need to create your own personal product? We can supply our enclosures and tuning knobs fully modified to suit your electronic components and design requirements. Please advise for anything else we can do for you.
- Informacje techniczne
-
Rysunki / Informacje
- Dane zakupowe
Szerokość
96 mm
Wysokość
48 mm
Głębokość
57 mm
Please take the dimensions from current parts. These are subject to material-specific manufacturing tolerances.
Drawings (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- PDF-File (without registration) 166 KB
- AutoCAD DWG-File 331 KB
- AutoCAD DXF-File 1 040 KB
- Widok 3D PDF (Acrobat Reader) (obróć produkt o 360 °, elementy niewidoczne na zewnątrz, akcesoria...) 156 KB
Weight/1 part
56 g
Customs tariff number
(OKW product)
(OKW product)
39269097
Country of manufacture
Italy
